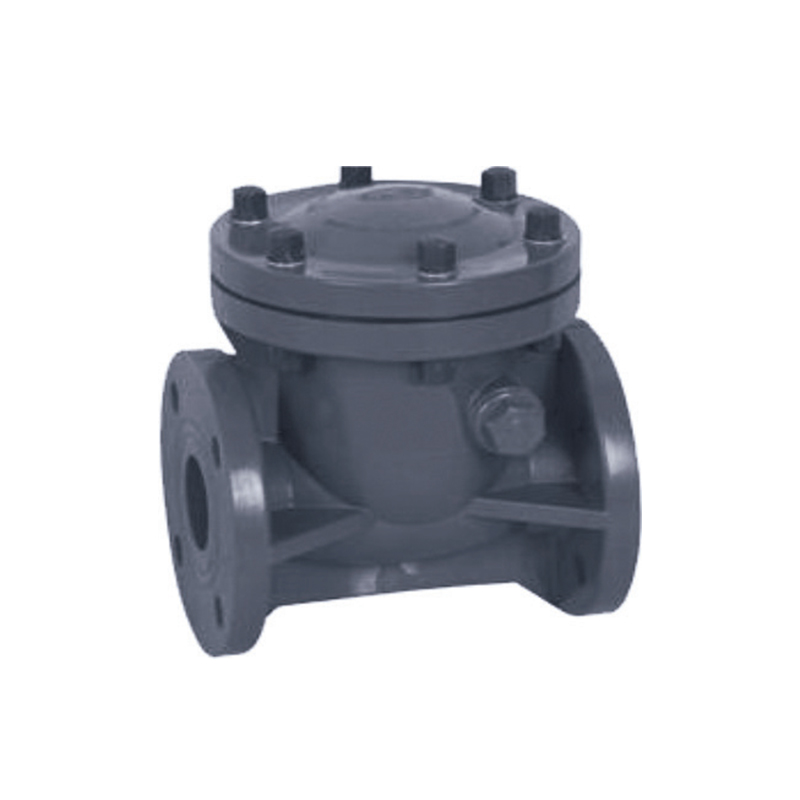

Zpětný ventil SCH8O/DIN UPVC/CPVC

Zpětný ventil UPVC / CPVC je vysoce účinné zařízení pro řízení kapaliny široce používané při úpravě vody, chemickém zpracování a zemědělském zavlažování. Jeho konstrukce umožňuje tekutině volně proudit v jednom směru a zároveň se automaticky uzavírat při zpětném toku, což účinně zabraňuje zpětnému toku média a zajišťuje bezpečnost potrubního systému.

Zpětný ventil UPVC/CPVC se vyznačuje kompaktní konstrukcí, lehkým designem a snadnou instalací a údržbou. Jeho vysoce pevné tělo ventilu zajišťuje stabilitu a odolnost v prostředí s vysokým tlakem.

Kontaktujte nás

Předchozí：SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač
Další：Kulový ventil SCH8O/DIN UPVC/CPVC

parametr aplikace Technické normy

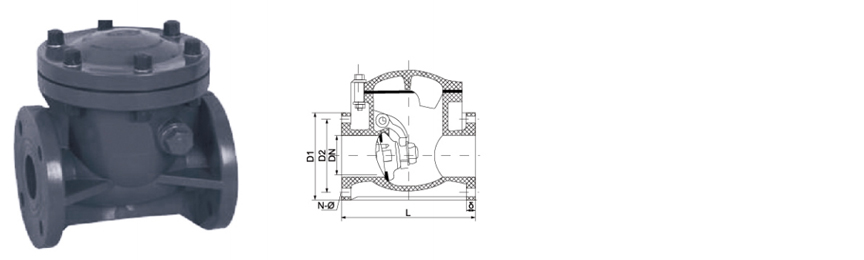

VELIKOST/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	140 dn	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Pracovní tlak (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · S PRUŽINOU

Zpětný ventil UPVC / CPVC

Nevratný · Otočný kotouč · Horizontální nebo vertikální

Zpětný ventil SCH80/DIN UPVC/CPVC je zařízení pro regulaci zpětného toku navržené pro systémy s korozivními a vysoce čistými kapalinami. Tento ventil, vyrobený podle norem ASTM SCH80 a DIN, využívá kotouč s pružinou, který se otáčí na čepu závěsu, aby umožnil dopředný průtok a automaticky se zavírá, když se průtok obrátí. Konstrukce otočného kotouče poskytuje nízkou tlakovou ztrátu a je vhodná pro aplikace s proměnlivou rychlostí proudění. Těleso ventilu je k dispozici v UPVC pro všeobecné chemické služby a CPVC pro aplikace se zvýšenými teplotami až do 93 °C. Pružné těsnění, které je k dispozici v EPDM, FKM nebo PTFE, zajišťuje těsné uzavření při zpětném toku.

DN15–DN200

Nabídka velikostí

PN10–PN16

Tlaková třída

–20 °C až 93 °C

teplota CPVC

Houpací kotouč

Kontrolní mechanismus

Pružinový kotouč

Rychlá odezva zavírání zabraňuje zpětnému toku. Síla pružiny kalibrovaná pro pozitivní usazení i při nízkých dopředných rychlostech.

Chemická a tepelná odolnost

UPVC a CPVC odolávají kyselinám, zásadám a solím. CPVC rozšiřuje provoz na 93°C. Materiály kotoučů a těsnění volitelné pro konkrétní chemii.

Pokles nízkého tlaku

Zjednodušená dráha otočného kotouče minimalizuje omezení průtoku, snižuje spotřebu energie a udržuje účinnost linky.

Horizontální nebo Vertikální instalace

Flexibilní orientace pro nové nebo modernizované potrubní systémy. Vertikální instalace vyžaduje směr proudění nahoru.

Stavebnictví

Tělo UPVC · CPVC

disk Pevný UPVC · PTFE · SS304/316

těsnění EPDM · FKM · PTFE

jaro SS304 · SS316 (potažené)

Připojení

Zásuvka Rozpouštědlový cement · DIN/ANSI

Se závitem NPT · BSPT

Přírubové DIN PN10/PN16 · ANSI 150

Normy ASTM D2467 · DIN 8061/8062 · ISO 16137

Výběr těsnění

EPDM Voda, slabé kyseliny · Do 80°C

FKM Oleje, uhlovodíky · Do 90°C

PTFE Agresivní chemikálie · Do 93°C

Ověřte kompatibilitu s procesní chemií a teplotou.

Krajina aplikace

Chemie a metalurgie

Přenos kyselin · Dávkování louhu · Mořící linky

Elektronika a polovodiče

Ultračistá voda · Suspenze CMP · Dodávka chemikálií

Energie a fotovoltaika

Elektrolyt baterie · Solární leptání · Chladicí voda

Úprava vody

Odpadní voda · RO permeát · Odsolování

Pharmaceutical & Food

DI voda · CIP návrat · Sanitární vedení

Automotive & General

Mytí dílů · Cirkulace barvy · Chladicí smyčky

Pokyny pro instalaci

Orientace: Šipka toku musí být v souladu se směrem toku dopředu. Horizontální čáry používají gravitační uzavírání. Vertikální čáry vyžadují tok směrem nahoru.
Rovná trubka: Minimálně 5 průměrů před a 3 průměry po proudu pro stabilní profil proudění.
Svařování rozpouštědlem: Použijte základní nátěr a cement specifický pro UPVC nebo CPVC. Nechte plnou dobu vytvrzení.
Se závitem joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Kontrola: Pravidelně kontrolujte těsnění a kotouč z hlediska opotřebení nebo chemického napadení.

Kritická omezení

Teplota: UPVC max 60°C · CPVC max 93°C · Nepřekračujte těsnost.
Nehodnoceno pro parní službu. Vyhněte se rychlým tepelným cyklům a tlakovým rázům.
Není určeno pro plynná média – určeno pouze pro kapalný provoz.
jaro corrosion: Verify spring alloy compatibility with process chemistry.
Abrazivní média: Vysoký obsah pevných částic může poškodit povrch disku a těsnění.
UV ochrana: Skladujte a instalujte mimo dosah přímého slunečního záření nebo aplikujte UV nátěr.

Běžné otázky

Jak se liší otočný zpětný ventil od kulového zpětného ventilu?

Kyvný zpětný ventil používá sklopný kotouč, který se otvírá s dopředným průtokem a zavírá gravitací nebo silou pružiny, když se průtok obrátí. Nabízí nižší tlakovou ztrátu a je vhodný pro větší velikosti potrubí. Kulový zpětný ventil používá odpruženou kuličku, která dosedá na těsnění, což poskytuje rychlejší odezvu zavírání a lepší utěsnění při nízkých rychlostech proudění.

Lze tento ventil instalovat ve svislé linii?

Ano, otočný zpětný ventil lze instalovat do vertikálního potrubí se směrem nahoru. Pružinový kotouč zajišťuje spolehlivé uzavření i při vertikální instalaci. Horizontální instalace je také podporována a je nejběžnější konfigurací.

Co způsobuje klábosení a jak jej lze vyřešit?

K chvění obvykle dochází, když je rychlost proudění příliš nízká, což způsobuje oscilaci disku. To lze vyřešit zvýšením průtoku, instalací lehčí pružiny nebo výběrem ventilu s nižším praskacím tlakem. Pulzující proudění z pístových čerpadel může také způsobit vibrace.

Jak mohu vybrat správnou sílu pružiny pro můj systém?

Volba síly pružiny závisí na rychlosti proudění systému a protitlaku. Standardní pružiny vyhovují většině aplikací. U systémů s nízkým průtokem může být vyžadována lehčí pružina, aby se disk mohl plně otevřít. U vysokotlakých systémů zajišťuje pevné uzavření silnější pružina. Konkrétní velikost naleznete v tabulce výběru pružin výrobce.

Tyto otočné zpětné ventily se používají v chemickém, metalurgickém, fotovoltaickém, jaderném, lithiovém, elektronickém polovodičovém, potravinářském, farmaceutickém, automobilovém a průmyslovém průmyslu úpravy vody pro manipulaci s kyselými a alkalickými kapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a průmyslovými odpadními vodami.
