{config.cms_name} Domov / Produkty / UPVC/CPVC ventil / SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač
Zheyi Pipeline (Wuhan) Co., Ltd.
vyrobeno na zakázku SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač Pro potravinářský průmysl/automobilový průmysl/elektronický

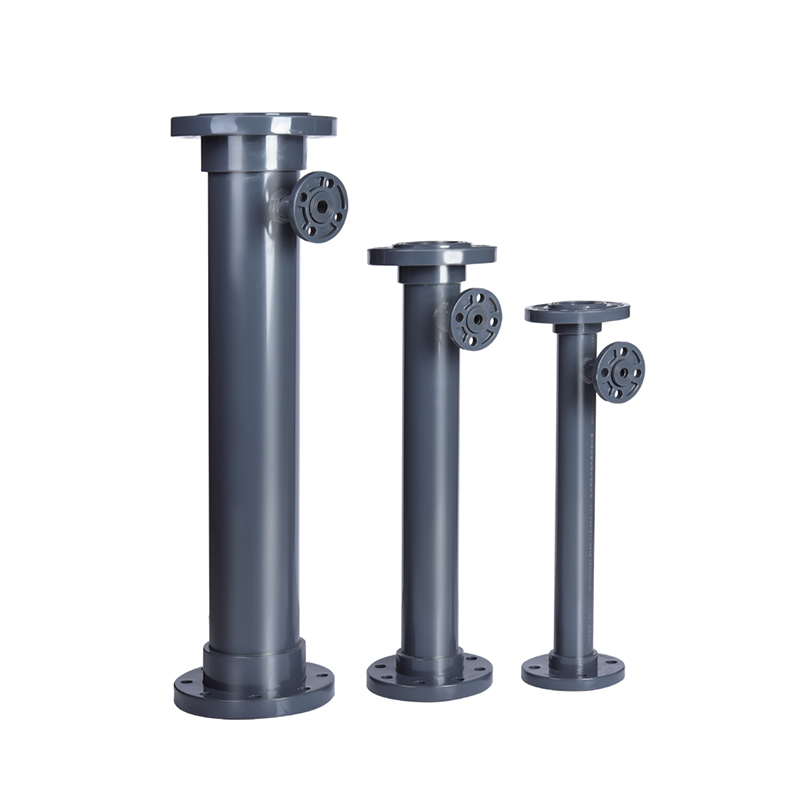

SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač

SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač

Statické míchadlo typu UPVC/CPVC SK je vysoce účinné zařízení na míchání tekutin určené pro různé průmyslové aplikace. Je zvláště vhodný pro úpravu vody, chemické zpracování, zpracování potravin a léčiv, efektivní míchání různých kapalin, plynů a pevných látek pro zajištění konzistence a jednotnosti produktu.

Jeho modulární design zjednodušuje instalaci a údržbu, přizpůsobuje se různým velikostem a požadavkům na průtok s vysokou flexibilitou.

Kontaktujte nás
  • SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač
Předchozí：Košový filtr SCH8O/DIN UPVC/CPVC
Další：Zpětný ventil SCH8O/DIN UPVC/CPVC

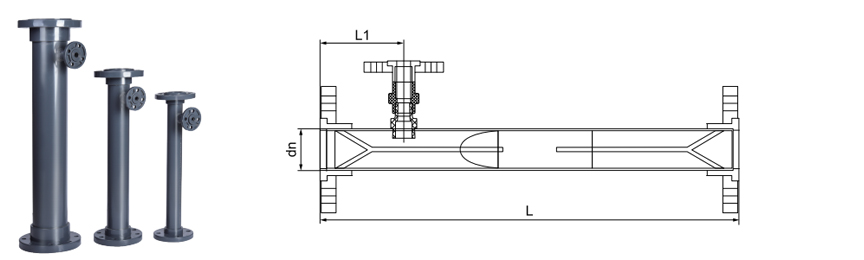

parametr aplikace Technické normy

  • dn

    DN

    L

    L1

    Dávkovací port

    (výchozí 1)

    Průtok

    (m/s)

    Průtok

    (m³/h)

    Typ připojení

    63

    50

    500

    100

    dn20

    <1

    <6,84

    Příruba

    75

    65

    600

    100

    dn20

    <1

    <11,88

    Příruba

    90

    80

    650

    100

    dn20

    <1

    <18.08

    Příruba

    110

    100

    700

    110

    dn20

    <1

    <28.08

    Příruba

    140

    125

    900

    130

    dn25

    <1

    <43,92

    Příruba

    160

    150

    1000

    150

    dn25

    <1

    <63,36

    Příruba

    225

    200

    1300

    190

    dn32

    <1

    <108

    Příruba

    280

    250

    1500

    220

    dn32

    <1

    <180

    Příruba

    315

    300

    1600

    240

    dn32

    <1

    <262,8

    Příruba

    355

    350

    1700

    260

    dn32

    <

    <360

    Příruba

    400

    400

    2000

    290

    dn40

    <1

    <468

    Příruba

SCH80 / DIN · SK TYP
Statický mixér UPVC / CPVC
Šroubovité prvky · Pasivní míchání · Žádné pohyblivé části
Statický mixér typu SCH80/DIN UPVC/CPVC SK je řadové míchací zařízení pro korozivní a vysoce čisté systémy. Vyrábí se podle norem ASTM SCH80 a DIN a používá pevné spirálové prvky, které rozdělují, rotují a rekombinují proudy – zajišťující homogenní míchání s nulovými pohyblivými částmi. Geometrie SK funguje napříč režimy laminárního, přechodného a turbulentního proudění. Tělesa jsou z UPVC pro běžné použití nebo CPVC pro teploty do 93°C. Prvky odpovídají materiálu těla pro plnou chemickou kompatibilitu. Aplikace zahrnují ředění kyseliny, míchání ultračisté vody, úpravu pH, míchání polymerů a dávkování chemikálií.
DN15–DN200 Velikosti
PN10–PN16 Tlak
–20 °C až 93 °C řada CPVC
SK helikální prvek
Nulové pohyblivé části
Žádná těsnění, ložiska nebo rotující součásti. Eliminuje opotřebení a náklady na údržbu.
Kompletní homogenizace
Šroubovité prvky rozdělují a rekombinují průtok plynule přes celý průřez potrubí.
Nízkoenergetický provoz
Optimalizovaná geometrie prvku minimalizuje pokles tlaku při zachování účinnosti míchání.
Chemická inertnost
UPVC a CPVC odolávají kyselinám, zásadám a solím. CPVC nepřetržitě zvládá 93°C.
Technické specifikace
Tělo UPVC · CPVC
Prvky UPVC · CPVC · PTFE
Typ prvku SK spirála · 4–6 na pouzdro
Spojení Zásuvka · Přírubová · Závitová
Normy ASTM D2467 · DIN 8061/8062
Údaje o výkonu
Průtokové režimy Laminární · Přechodné · Turbulentní
Délka prvku 1,5 × ID potrubí
Prvky per mixer 4 až 12 (vlastní)
Typické dP 0,2 – 1,0 bar
Více prvků zvyšuje intenzitu míchání a tlakovou ztrátu. Dimenzování konzultujte s továrnou.
Oblasti použití
Chemický Ředění kyselin · Úprava pH · Mísení polymerů
Polovodič UPW míchání · Mokré stolní chemické míchání
Energie Elektrolyt · Leptadlo · Úprava chladicí kapaliny
Voda Flokulant · Dezinfekční prostředek · Neutralizace
Pharma DI voda · CIP · Homogenizace přísad
Automobilový průmysl Aditivum · Barva · Míchání chladicí kapaliny
Pokyny pro instalaci
  • Jakákoli orientace. Šipka toku se musí shodovat se směrem.
  • Ponechte 3–5 průměrů potrubí přímo proti proudu.
  • Rozpouštědlový svar: použijte správný základní nátěr a cement pro daný materiál.
  • Šrouby příruby: utáhněte rovnoměrně na 15–20 Nm s celoplošným těsněním.
  • Během běžné údržby zkontrolujte prvky, zda nejsou znečištěné nebo poškozené.
Provozní limity
  • UPVC: max. 60°C · CPVC: max. 93°C · PTFE: max. 120°C.
  • Ne pro parní provoz. Vyhněte se prudkým změnám teploty.
  • Pevné látky > 5 % objemu vyžadují kontrolu výrobce.
  • Minimální Reynoldsovo číslo požadované pro laminární míchání.
  • Vystavení UV záření: použijte stabilizovanou pryskyřici nebo naneste ochranný nátěr.
Často kladené otázky
Kolik prvků potřebuji?
Laminární proudění vyžaduje 6–12 prvků. Turbulentní proudění potřebuje 4–6. Kapaliny s vysokou viskozitou potřebují více. Poskytněte údaje o průtoku a viskozitě pro vlastní doporučení.
Jaký pokles tlaku mohu očekávat?
Typicky 0,2–1,0 bar v závislosti na průtoku, viskozitě a počtu prvků. Použijte náš nástroj pro dimenzování nebo nás kontaktujte s vašimi procesními podmínkami pro přesný výpočet.
Dokáže si poradit s abrazivními kapalinami?
Přijatelné jsou středně pevné látky. Abrazivní média urychlují opotřebení. Pro takové případy se doporučuje CPVC s prvky PTFE. Pro > 5 % pevných látek nás kontaktujte ohledně údajů o opotřebení a materiálových variantách.
Jak vyčistit v případě znečištění?
Pro lehké znečištění propláchněte kompatibilním rozpouštědlem. V případě silného nahromadění demontujte a mechanicky vyčistěte spirálové prvky. Pravidelná kontrola zabraňuje nadměrnému hromadění.
Tyto míchačky slouží chemickému, metalurgickému, fotovoltaickému, jadernému, lithiovému, polovodičovému, potravinářskému, farmaceutickému, automobilovému průmyslu a průmyslu na úpravu vody – manipulují s kyselinami, alkáliemi, ultračistou vodou, pitnou vodou, elektronickou vodou a průmyslovou odpadní vodou.
ASTM D2467 DIN 8061/8062 SCH80 SK helikální Nulová údržba $ $
Doporučené produkty
Společnost
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Národní špičkový podnik
  • Osvědčení
  • Osvědčení
Zprávy
Zanechte zprávu
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Přísná kontrola kvality

    Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

    Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testování přesného výkonu
    Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

    ● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
    ● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
    ● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
    ● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
    ● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.

SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač Znalost oboru

Porovnání výkonu a rozdíly v použitelných prostředích Statické míchačky UPVC a CPVC

Statické míchačky (typ SK) jsou široce používány v chemickém průmyslu, v oblasti úpravy vody a v průmyslu s vysokou čistotou a výběr materiálu (UPVC nebo CPVC) přímo ovlivňuje jeho odolnost proti korozi, teplotní odolnost a životnost. Následuje srovnání výkonu těchto dvou materiálů a analýza typických průmyslových aplikací:

1. Porovnání chemické odolnosti
UPVC (neměkčený polyvinylchlorid):
Má vynikající odolnost vůči kyselinám, zásadám a roztokům solí (jako je kyselina chlorovodíková, kyselina sírová, chlornan sodný atd.), ale snadno podléhá korozi některými organickými rozpouštědly (jako jsou ketony a aromatické uhlovodíky).

Použitelná odvětví:
Úprava průmyslové vody (chlazení vody, cirkulace vody pro úpravu pH).
Pitná voda: používá se pro chloraci a míchání flokulantů v souladu s hygienickými normami.
Průmyslové odpadní vody: neutralizujte kyselé/alkalické odpadní vody.

CPVC (chlorovaný polyvinylchlorid):
Chlorační úpravou se zlepšuje chemická odolnost a snese vyšší koncentrace kyselin a zásad a některých organických rozpouštědel (např. nízké koncentrace alkoholů).

Použitelná odvětví:
Electronic Semiconductor: Smíšená dodávka vysoce čistých chemikálií (jako je leptací roztok).
Medicína: Léčba žíravým médiem při přípravě tekutého léku.
Fotovoltaika: Systém míchání kapalin na čištění kyselin.

2. Rozdíl teplotní odolnosti
UPVC:
Dlouhodobě použitelná teplota ≤60°C, krátkodobá špička 80°C, vhodné pro normální teplotní podmínky.

Typické scénáře:
Bezpečná pitná voda: Dávkování a míchání při normální teplotě.
Metalurgie: Předúprava odpadní kapaliny z nízkoteplotního moření.

CPVC:
Dlouhodobá teplotní odolnost do 90°C, krátkodobá tolerance 110°C, vhodné pro vysokoteplotní média.

Typické scénáře:
Jaderná elektrárna: Míchání chemických přísad v systémech vysokoteplotní chladicí vody.
Vysokoteplotní sekce průmyslové odpadní vody: jako je homogenizační úprava horké kyselé a alkalické odpadní kapaliny.

3. Mechanická pevnost a životnost
UPVC:
Nízká cena, ale nízká odolnost proti nárazu, vhodná pro nízkotlaká prostředí s nemechanickými vibracemi (jako jsou dávkovací systémy vodních rostlin).

CPVC:
Vyšší tuhost a odolnost proti tečení, vhodné pro podmínky vysokého tlaku nebo vibrací (jako jsou vysokotlaká potrubí pro dodávku chemikálií v polovodičových závodech).

4. Doporučení pro výběr odvětví
Pole, kde je preferován UPVC:
Úprava vody při pokojové teplotě a se slabou korozí (jako je pitná voda, průmyslová cirkulační voda) a předúprava hutních odpadních vod.
Pole, kde je třeba použít CPVC:
Vysoká teplota (jako jsou chladicí systémy jaderných elektráren), vysoká koroze (jako jsou roztoky pro leptání polovodičů) a míchání organických rozpouštědel (jako je syntéza farmaceutických meziproduktů).
