UPVC/CPVC COUPLER

Spojka UPVC/CPVC je vysoce výkonný konektor potrubí široce používaný ve stavebnictví a průmyslových aplikacích. Vyrobeno z UPVC (neplastizovaný polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) materiály, má korozní odolnost, chemickou odolnost a tepelnou odolnost.

Tento spojku je navržen tak, aby propojil dvě trubky stejného průměru, což zajišťuje hladkou přenos tekutiny. Nabízí těsnění a sílu, snadno se instaluje a vysoce odolný, takže je vhodný pro přívod vody, drenáže a systémy přepravy chemických kapalin. Jeho lehký design také usnadňuje manipulaci a instalaci.

Kontaktujte nás

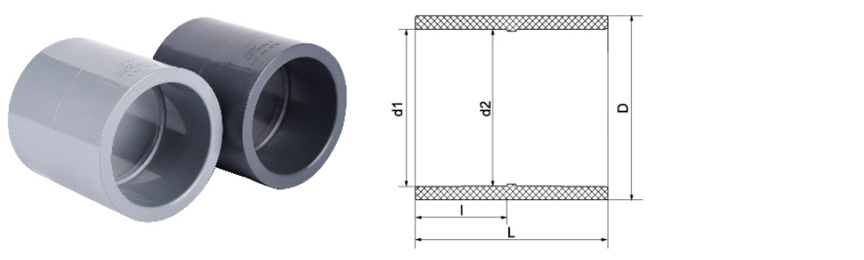

Velikost/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
RÁMUS	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.8	49	60	74.6	88	104	127	161	185	259.4	310	350
		L	35	41	48	56	66	80	92	107	128	160	180	248	302	349
		I	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26	32	41	50.6	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	350
		L	37	42	49	57	68	81	94	108	130	161	181	248	302	349
		I	16.75	19.25	22.5	26.5	31.5	38	44	51	61.5	76.5	86.5	119	146	165
ANSI	D1		21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.33	42.06.	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		48.5	55	61.2	69.6	77	83	97	108	130	160	168	218	266	317
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		48.5	55	61.2	69.6	77	83	97	108	130	160	168	218	266	317
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

UPVC/CPVC COUPLER Industry knowledge

Analýza chemické odolnosti a přizpůsobivosti teploty UPVC/CPVC COUPLER v průmyslových plynovodových systémech

V průmyslových potrubních systémech jsou UPVC (neplastizovaný polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) spojky (konektory potrubí) široce používány ve více klíčových průmyslových odvětvích kvůli jejich vynikající chemické odolnosti, teplotní odolnosti a mechanické pevnosti. Různé scénáře aplikací mají různé požadavky na chemickou stabilitu a přizpůsobitelnost teploty materiálů. Následuje analýza založená na konkrétních průmyslových odvětvích:

1. Analýza chemické odolnosti
Chemická rezistence vazeb UPVC a CPVC závisí na jejich molekulární struktuře. CPVC má vyšší obsah chloru (asi 63-69%) a má silnější odolnost proti kyselině, alkalii a rozpouštědlu než UPVC (asi 56%).

Porovnání průmyslových aplikací:
Bezpečná pitná voda: Spojka UPVC v souladu s normami NSF/ANSI 61, nemá žádné riziko migrace změku změny plastifikátoru a je vhodné pro přepravu vody na studenou pitnou vodu.

Průmyslové úpravy vody: CPVC Cowupler vydrží oxidační chemikálie, jako je chlor a chlornan sodný při úpravě vody, a je vhodný pro reverzní osmózu (RO) a změkčené vodní systémy.

Průmyslová odpadní voda: CPVC funguje lépe v prostředí s vysokou koncentrační kyselinou (jako je kyselina sírová, kyselina chlorovodíková) a zásady (jako je například hydroxid sodný) a je vhodná pro elektrické a chemické potrubí odpadní vody.

Metalurgie: CPVC má lepší odolnost proti korozi než UPVC a lze ji použít k přepravě kapaliny kyselé odpady obsahující ionty těžkých kovů.

Elektronický polovodič: V systémech ultrapurové vody (UPW) se používá spojku UPVC/CPVC a je třeba zajistit srážení s nízkým ionty, aby se zabránilo kontaminaci prostředí výroby oplatky.

Medicína: CPVC odpovídá standardům FDA, je vhodná pro vodu pro injekci (WFI) a čisté procesní potrubí a je odolná vůči rozpouštědům, jako je ethanol a isopropanol.

2. analýza přizpůsobivosti teploty
Dlouhodobý rozsah teploty UPVC je 0 ° C až 60 ° C, zatímco CPVC vydrží -40 ° C až 93 ° C (v krátkodobém horizontu až 110 ° C) v důsledku jeho vyššího obsahu chloru a je vhodný pro přepravu tekutin s vysokou teplotou.

Porovnání průmyslových aplikací:
Fotovoltaic: CPVC Coupler se používá v cirkulačním systému s vysokou teplotou (roztok ethylenglykolu) a jeho teplotní odolnost je lepší než UPVC.
Jaderná energie: CPVC je vhodný pro pomocné systémy chladicí vody jaderných elektráren a je odolný vůči korozivním médiím se střední a nízkou teplotou.
Průmyslová odpadní voda: CPVC může čistit průmyslovou odpadní vodu při 40-80 ° C, jako je tisk a barvení a průmysly pro výrobu papíru.
Medicína: CPVC vydrží vysokoteplotní páru (krátkodobá 100 ° C) a je vhodná pro procesy CIP/SIP (čištění/sterilizace).
