Kulový ventil SCH8O/DIN UPVC/CPVC

Kulový ventil UPVC/CPVC je vysoce účinné zařízení pro řízení kapaliny určené pro potrubní systémy v průmyslových a stavebních oborech. Jeho konstrukce zajišťuje minimální překážku proudění tekutiny během otevírání a zavírání, snižuje tlakovou ztrátu a dosahuje přesné kontroly průtoku v okamžiku.

Jedinečný design kuličkového jádra umožňuje hladký a snadný provoz, což výrazně zvyšuje účinnost. Díky své odolnosti vůči vysokým teplotám a tlakům je vhodný pro aplikace, jako je úprava vody, chemické zpracování a čištění odpadních vod.

Kontaktujte nás

Předchozí：Zpětný ventil SCH8O/DIN UPVC/CPVC
Další：Kulový zpětný ventil SCH8O/DIN UPVC/CPVC

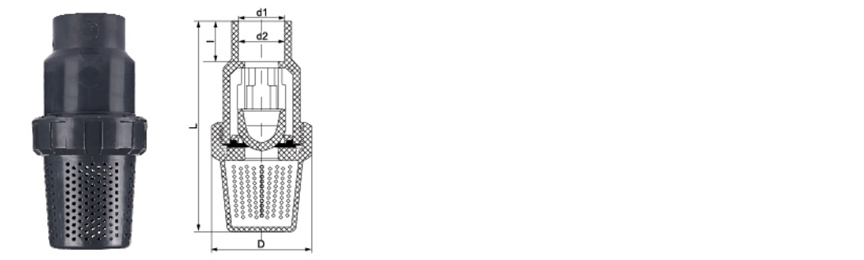

parametr aplikace Technické normy

VELIKOST/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · DNO NÁDRŽE · VYPLACHOVACÍ VÝTVOR

Kulový ventil UPVC / CPVC

Plný port · Ovládání pákou · Design bez mrtvých nohou

Kulový ventil SCH80/DIN UPVC/CPVC je účelově navržený izolační ventil pro spodní výstupy nádrže, reaktoru a nádoby. Tento ventil je vyroben podle norem ASTM SCH80 a DIN a má zapuštěnou kouli, která eliminuje mrtvé nohy a zachycování sedimentů běžné u standardních kulových ventilů. Design plného portu zajišťuje úplné odvodnění obsahu nádoby bez zbytkového zadržování. Těleso ventilu je k dispozici v UPVC pro všeobecné chemické služby a CPVC pro aplikace se zvýšenými teplotami až do 93 °C. PTFE sedla a těsnění poskytují bublinotěsné uzavření. Rukojeť páky s uzamykatelným prvkem umožňuje bezpečné udržení polohy. Tento ventil je speciálně navržen pro aplikace, kde je vyžadováno úplné vyprázdnění a čištění procesních nádob.

DN15-DN100

VELIKOSTNÍ ROZSAH

PN10-PN16

HODNOCENÍ TLAKU

-20 °C až 93 °C

ŘADA CPVC

Flush Bore

DESIGN ODVODU

Design zapuštěné montáže

Kulička je umístěna v jedné rovině s povrchem dna nádrže, což eliminuje mrtvé nohy a zabraňuje hromadění sedimentu. Tato konstrukce zajišťuje úplné odvodnění a zjednodušuje postupy čištění.

Chemická a tepelná odolnost

Materiály UPVC a CPVC odolávají širokému spektru kyselin, zásad a solí. CPVC rozšiřuje provoz na 93°C. Sedla z PTFE poskytují bublinotěsné uzavření v celém rozsahu tlaku.

Plný tok portů

Kulový vývrt odpovídá vnitřnímu průměru trubky, poskytuje neomezený průtok během vypouštění a minimalizuje pokles tlaku, který je kritický pro výpusti z nádrží s gravitací.

Uzamykatelná rukojeť

Rukojeť páky obsahuje uzamykatelný prvek pro zajištění polohy v otevřené nebo zavřené poloze, což poskytuje ochranu proti neoprávněnému použití v kritických procesech.

Technická data

Materiál těla UPVC · CPVC

Materiál míče Pochromovaná mosaz (UPVC) · Masivní CPVC

Sedlo / Těsnění PTFE (standardní) · EPDM (volitelné)

Připojení Zásuvka (rozpouštědlo) · Závitové (NPT/BSPT) · Přírubové (DIN)

Normy ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Rukojeť Páčka · Otočení o 90° · Uzamykatelné

Výkon odvodnění

Konstrukce splachovací koule snižuje zbytkový objem na méně než 2 % objemu potrubí a zajišťuje téměř úplné vypuštění obsahu nádoby.

Orientace instalace

Instalujte s tělem ventilu ve svislé poloze přímo pod výstup z nádoby. Rukojeť by měla být orientována pro snadný přístup. Pro přírubové spoje použijte celoplošná těsnění a utahovací šrouby rovnoměrně.

Aplikační scénáře

Chemie a metalurgie

Spodní výstupy reaktoru, vypouštěcí potrubí nádrží, přeprava kyselin, nádoby na dávkové zpracování

Elektronika a polovodiče

Zásobní nádrže na ultračistou vodu, odtoky chemických jímek, mokré stolní vypouštění

Energie a fotovoltaika

Bateriové nádrže na elektrolyt, solární leptací vany, jímky chladicích věží

Úprava vody

Odtoky čističek, výstupy zpětného proplachu filtrů, nádrže RO permeátu, jímky odpadních vod

Pharmaceutical & Food

Zásobníky DI vody, zásobovací nádrže CIP, nádoby na míchání přísad, sanitární odpady

Automotive & General

Odtoky myček dílů, dna nádrží na barvu, nádržky chladící kapaliny, průmyslové jímky

Poznámky k instalaci a provozu

Montáž: Instalujte přímo pod výstup z nádoby s tělem ventilu svisle. Zajistěte, aby se rukojeť volně kývala bez překážek.
Přírubové spoje: Použijte celoplošná těsnění z EPDM nebo PTFE. Šrouby příruby utahujte rovnoměrně do kříže na 15–20 Nm.
Svařování rozpouštědlem: Použijte základní nátěr a cement specifický pro UPVC nebo CPVC. Před natlakováním počkejte na úplné vytvrzení.
Závitové spoje: Na vnější závity naneste PTFE pásku. Ruční utažení plus 1–2 otáčky páskovým klíčem.
Provoz: Cyklujte ventil čtvrtletně, abyste zabránili přilepení sedla. Při občasném provozu namažte vřeteno tukem na silikonové bázi.
Čištění: Konstrukce zapuštěného otvoru umožňuje snadné CIP (clean-in-place) bez demontáže.

Kritické provozní limity

Nepřekračujte 60°C u karoserií z UPVC. CPVC max 93°C kontinuálně. Sedadla z PTFE max 93°C.
Nehodnoceno pro parní službu. Vyhněte se rychlým tepelným cyklům a náhlým tlakovým rázům.
Nepoužívejte s koncentrovanou kyselinou dusičnou (>15%) v UPVC tělech.
Neovládejte ventil nadměrnou silou – přílišné utažení může poškodit těsnění vřetene.
Během instalace zabraňte nárazovému zatížení nebo mechanickému otřesu těla ventilu.
Chraňte před dlouhodobým vystavením UV záření. Použijte UV odolný nátěr nebo stínidlo.
Nikdy nepoužívejte ventil jako opěrný bod pro nádobu nebo potrubí.

Běžné otázky

Jaká je výhoda konstrukce splachovací koule pro ventily dna nádrže?

Konstrukce s proplachovací koulí eliminuje mrtvé nohy a zachycování sedimentů běžné u standardních kulových ventilů. Když je ventil otevřený, povrch koule je v jedné rovině se dnem nádrže, což umožňuje úplné vypuštění obsahu nádoby. Tato konstrukce také zjednodušuje čištění a snižuje riziko kontaminace produktu při dávkovém zpracování.

Jak si mohu vybrat mezi UPVC a CPVC pro tento ventil?

UPVC je vhodný pro obecný chemický provoz s kapalinami do 60°C. CPVC se doporučuje pro aplikace vyžadující vyšší teplotní odolnost (do 93°C) nebo při manipulaci s chlorovanými médii. Výběr by měl být založen na specifické chemii procesu a provozní teplotě.

Lze tento ventil instalovat do vodorovného potrubí?

Kulový ventil je speciálně navržen pro vertikální instalaci pod nádrže a nádoby. I když může být instalován v horizontálních liniích, výhody proplachování a odvodnění jsou výrazně sníženy. Pro horizontální aplikace se doporučuje standardní kulový ventil.

Jakou údržbu vyžaduje tento ventil?

Doporučuje se pravidelná kontrola PTFE sedel a O-kroužků vřetene. Při občasném provozu provádějte čtvrtletní cyklus ventilu, abyste zabránili přilepení sedla. Pokud dojde k netěsnosti na vřetenu, utáhněte matici ucpávky postupně. Vyměňte sedla, pokud jsou opotřebovaná do hloubky 0,5 mm.

Tyto kulové ventily se používají v chemickém, metalurgickém, fotovoltaickém, jaderném, lithiovém, elektronickém polovodičovém, potravinářském, farmaceutickém, automobilovém a průmyslovém průmyslu úpravy vody pro manipulaci s kyselými a alkalickými kapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a průmyslovými odpadními vodami.
