UPVC/CPVC 90 ° loket-Zheyi Pipeline (Wuhan) Co., Ltd.

UPVC/CPVC 90 ° loket

UPVC/CPVC 90 ° loket je vysoce výkonná trubka, která se široce používá ve stavebnictví a průmyslových polích. Vyrobeno z prémiového UPVC (neplastizovaný polyvinylchlorid) nebo CPVC (chlorovaný polyvinylchlorid), tato 90 ° loket nabízí odolnost proti korozi a vysokoteplotní výkon.

Produkt je navržen tak, aby umožňoval plynulejší připojení potrubí, účinně snižoval odolnost proti toku tekutin a zlepšil celkovou účinnost systému. Je vhodný pro přepravu vody, drenáže a chemické kapaliny, splňuje rozmanité požadavky. Loket 90 ° se snadno instaluje a hladce se integruje do standardních systémů potrubí, což vyžaduje žádné speciální nástroje.

Kontaktujte nás

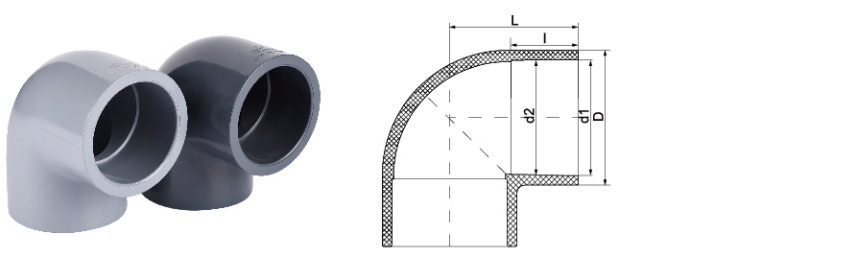

Velikost/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
RÁMUS	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		I	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		I	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
ANSI	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

UPVC/CPVC 90 ° loket Industry knowledge

Jak správně vybrat UPVC/CPVC 90 ° lokty ? Podrobné vysvětlení standardů úrovně tlaku a velikosti

V průmyslových potrubních systémech jsou UPVC (neplastizovaný polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) 90 ° lokty klíčovými konektory a jejich výběr přímo ovlivňuje bezpečnost, trvanlivost a provozní účinnost systému. Správný výběr vyžaduje komplexní zvážení materiálových vlastností, úrovní tlaku, standardů velikosti a zvláštních potřeb různých průmyslových odvětví.

1. Výběr materiálu: Klíčový rozdíl mezi UPVC a CPVC
UPVC je vhodný pro normální teplotu (0 ° C ~ 60 ° C) a prostředí s nízkým tlakem, má dobrou odolnost proti korozi kyseliny a alkalií, nízkými náklady a často se používá v bezpečné pitné vodě (bezpečná pitná voda), průmyslové úpravy vody (průmyslová voda), běžné dodávky pitné vody (pitná voda) a další scénáře.

CPVC je odolný vůči vysokým teplotám (až 93 ° C ~ 110 ° C) a má vyšší pevnost v tlaku. Je vhodný pro korozivní média s vysokou teplotou. Mezi typické aplikace patří přeprava kapaliny v metalurgickém průmyslu, chemické potrubí s vysokou čistotou ve fotovoltaickém průmyslu, ultrapurové vodní systémy v elektronickém polovodičovém průmyslu, špičkové sterilizační potrubí v průmyslovém průmyslu v průmyslovém průmyslu v průmyslovém průmyslu.

2. výběr tlakového stupně (standardy PN a Sch)
Tlakovou loket loket závisí na třídě tloušťky stěny. Mezi standardy běžného tlaku patří PN (nominální tlak, jako je PN6, PN10, PN16) a SCH (plán, jako je Sch40, Sch80).

Pro bezpečné pitné vody a běžné úpravy vody je obvykle vybírán materiál UPVC a tlakový stupeň PN6 ~ PN10 může uspokojit potřeby. V průmyslovém průmyslu odpadních vod a metalurgie se v důsledku silné korozivity média doporučuje vybrat lokty PN10 ~ PN16 nebo SCH80 CPVC, aby byla zajištěna dlouhodobá odolnost proti tlaku a odolnost proti chemické korozi.

Fotovoltaické, elektronické polovodičové a medicínské odvětví mají extrémně vysoké požadavky na čistotu potrubí a chemické odolnosti a obvykle používají lokty CPVC SCH40 nebo SCH80, aby se zajistilo, že vysoce čisté média nejsou kontaminována. Aplikace jaderných elektráren vyžadují speciální záření rezistentní na CPVC materiály, které splňují přísné standardy, jako je ASME NQA-1.

3. Standardy velikosti (DN a palce)
Velikost loketu UPVC/CPVC 90 ° se musí shodovat s potrubním systémem. Mezi běžné standardy patří metrika (DN15, DN50, DN100 atd.) A Imperial (1/2 ", 2", 4 "atd.).

V elektronickém polovodičovém a fotovoltaickém průmyslu se lokty malého průměru (DN15 ~ DN50) obvykle používají kvůli potřebě vysoce přesné kontroly tekutin. Lokty DN80 ~ DN300 se běžně používají při čištění průmyslových odpadních vod a metalurgickém průmyslu v důsledku velkých průtoků. Jaderné elektrárny a farmaceutický průmysl musí přísně dodržovat průmyslové standardy, aby se zajistilo přesné porovnávání velikosti, aby nedošlo k rizikům úniku nebo kontaminace.

4. Osvědčení a požadavky specifické pro průmysl
Různá průmyslová odvětví mají různé certifikační požadavky na lokty:
Bezpečná pitná voda / pitná voda: musí být dodržována certifikace bezpečnosti potravin NSF / ANSI 61.
Elektronický polovodič / fotovoltaický: vyžaduje, aby ultra hladicí vnitřní stěna snížila ukládání částic a některé aplikace vyžadují certifikaci Semi F57.
Medicína: Standardy USP třídy VI nebo FDA musí být splněny, aby se zajistilo, že žádný změkčovač nebude vyluhován.
Jaderná energie: Musí být předána certifikace kvality NQA-1 a musí být použity a musí být použity materiály CPVC odolné proti záření.

5. Doporučení instalace a údržby
Metoda připojení: lokty UPVC/CPVC jsou obvykle spojeny s rozpouštědly (lepidlo PVC). Během instalace se ujistěte, že rozhraní je čisté a bez oleje.
Podporová mezera: Vysokoteplotní (CPVC) nebo potrubí s velkým průměrem vyžadují další podpůrné rámce, aby se zabránilo deformaci v důsledku tepelné rozšíření nebo dopadu na tekutinu.
Pravidelná inspekce: Ve vysoce rizikových odvětvích, jako je chemická a jaderná energie, musí být lokty pravidelně kontrolovány na známky trhlin, stárnutí nebo koroze a poškozené části musí být včas nahrazeny. .
