UPVC/CPVC Cross

Kříž UPVC/CPVC se široce používá v instalatérském, chemickém a stavebním průmyslu. Vyrobeno z prémiového UPVC (neplastizovaný polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) materiály, má odolnost proti korozi, vysokou teplotu a sílu, což zajišťuje dlouhou životnost.

Návrh produktu zdůrazňuje snadnou instalaci a údržbu a zajišťuje těsnění a stabilitu v bodech připojení a zároveň snižuje riziko úniku. UPVC/CPVC Cross je vhodný pro různé systémy potrubí, zejména pro aplikace vyžadující změny odklonu toku nebo směr.

Kontaktujte nás

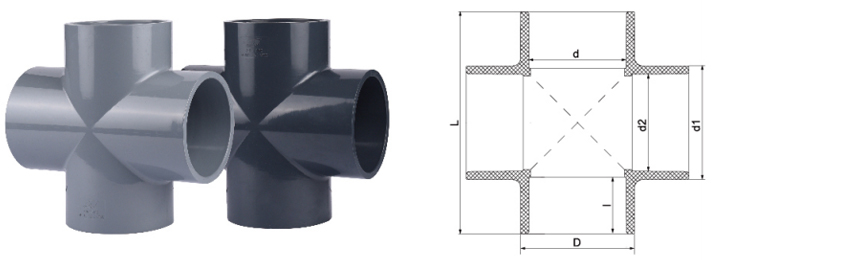

Velikost/nom.		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
RÁMUS	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40.8	51	61.5	76	88	104	126	160	184	253	306.8	345
	L	56	68	81.2	98	118	146	172	200	238	298	342	470	580	652
	I	16	19	22	26	31	38	44	51	61	76	86	118	146.5	164
ANSI	D1	21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164
Jis	D1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164

UPVC/CPVC Cross Industry knowledge

Klíčová připojení v průmyslových potrubních systémech: Technologie instalace a těsnění Křížové klouby UPVC/CPVC

V průmyslových potrubních systémech jsou křížové klouby UPVC (neplastizovaný polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) (Cross) klíčovými komponenty připojení a jsou široce používány ve vysokotlakých, korozivních médiích a složitých scénářích přepravy tekutin. Různá průmyslová odvětví mají specifické požadavky na vlastnosti materiálu, technologii těsnění a specifikace instalace. Následuje analýza aplikací a technické body pro různá průmyslová odvětví:

1. Bezpečná pitná voda
Výběr materiálu: UPVC se široce používá v potrubí pro přepravu vody v nápoji kvůli jeho netoxicitě, rezistenci na chlor a nízké náklady.
Technologie těsnění: Použijte lepidla na bázi rozpouštědel nebo gumová těsnění, abyste zajistili žádné únik a dodržujte standardy bezpečnosti pitné vody NSF/ANSI 61.
Instalační body: Vyhněte se nadměrnému útěku, abyste zabránili křehkému praskání UPVC, a použijte podpůrné rámy ke snížení efektů vibrací.

2. metalurgie
Požadavky na odolnost proti korozi: CPVC Cross klouby jsou vhodné pro kyselé (jako je kyselina sírová, kyselina chlorovodíková) nebo systémy dodávání chladicí kapaliny.
Adaptabilita s vysokou teplotou: CPVC má teplotní odolnost více než 90 ° C a lze jej použít pro čištění plynovodu nebo chladicí vody s vysokým teplotou.
Metoda těsnění: Připojení příruby PTFE těsnění, aby se zabránilo úniku vysoce korozivních médií.

3. fotovoltaický průmysl
Scénáře aplikací: Voda s vysokou čistotou, roztok chemického leptání (jako je dodávací potrubí kyseliny hydrofluorové).
Požadavky na materiál: CPVC má lepší odolnost proti kyselině hydrofluorové než UPVC, ale musí být ověřena dlouhodobá odolnost proti UV stárnutí (při instalaci venku).
Specifikace instalace: Použijte připojení elektrické fúze nebo připojení horké fúze zadku, abyste zajistili žádnou kontaminaci částic (kritické pro systémy čištění oplatky).

4. jaderná elektrárna
Bezpečnostní standardy: Klouby UPVC/CPVC musí splňovat požadavky na kvalitu jaderného stupně ASME NQA-1 na čištění odpadních vod nízko-radioaktivních.
Anti-seismický design: Přidejte anti-seismické držáky, aby se zabránilo volným kloubům způsobeným posunem potrubí.
Redundance utěsnění: Dvojité těsnění (lepidlo O-kroužek), aby se zabránilo rizikům úniku.

5. Elektronický polovodič
Ultra vysoká čistotní média: CPVC se používá pro distribuční systémy ultraPure Water (UPW) a Chemical (jako je IPA, amoniak).
Kompatibilita čisté místnosti: Vnitřní stěna kloubu musí být leštěna (RA <0,8 μm), aby se zabránilo kontaminování částice procesní tekutiny.
Proces instalace: Použijte ISO 14644 Standardní čisté instalaci a silikonové těsnicí materiály jsou zakázány.

6. Medicína
Požadavky na sterilitu: UPVC se používá pro vodu pro vstřikovací potrubí (WFI) a musí dodržovat standardy CFR FDA 21 a GMP.
Vyjímatelný design: Připojení sanitární svorky (Tri-Clamp) pro snadné čištění a sterilizaci (jako je systém CIP/SIP).

7. Průmyslové úpravy vody
Chemická odolnost: CPVC je vhodný pro předběžnou ošetření RO membrány (odolnost proti chloru, oxidační rezistenci) a UPVC se používá pro drenáž back-end.
Měření prevence úniku: Prstencová voda kloubu, která se vypořádává s vysokým dopadem na tok.

8. Průmyslová odpadní voda
Korozivní odpadní voda: Křížové klouby CPVC vydrží pH 2-12 a jsou vhodné pro elektrické a chemické potrubí odpadních vod.
Instalační sklon: Systémy gravitačního toku musí zajistit sklon 0,5% -1%, aby se zabránilo ucpávání sedimentu křížového kloubu.
Shrnutí technologie obecné instalace a těsnění
Ošetření povrchu: Deburr po řezání a čištění povrchu vazby pomocí acetonu (pro připojení rozpouštědla UPVC/CPVC).
Kompenzace tepelné roztažnosti: Potrubí CPVC musí být vybaveny expanzními klouby každých 3-5 metrů, aby se zabránilo prasknutí kloubů způsobených změnami teploty.
Tlakový test: Po instalaci vyzkoušejte tlak 1,5násobek pracovního tlaku a udržujte tlak po dobu 30 minut bez úniku (viz ASTM D1785).
