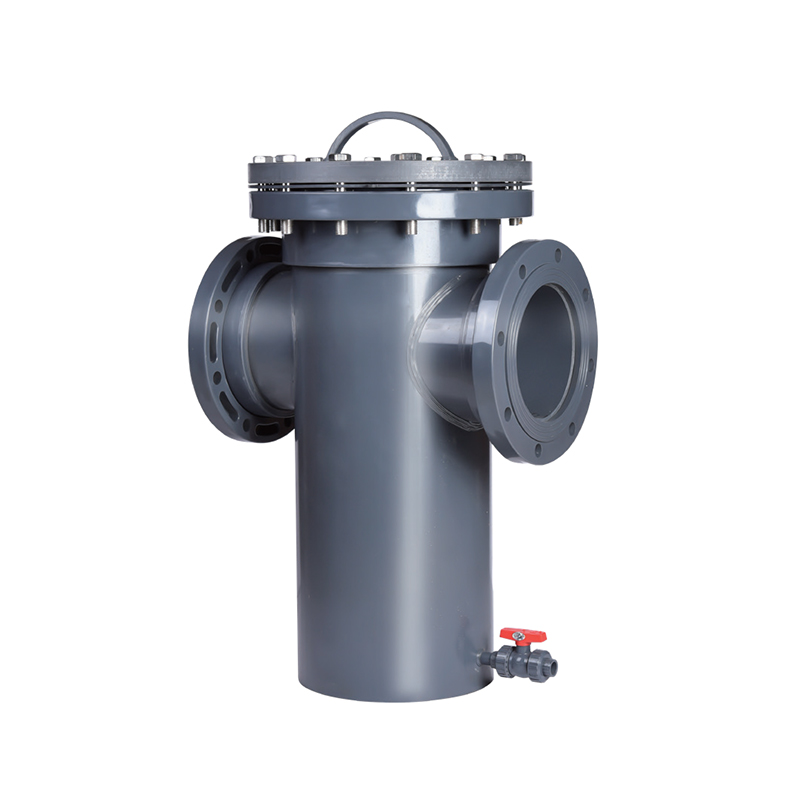

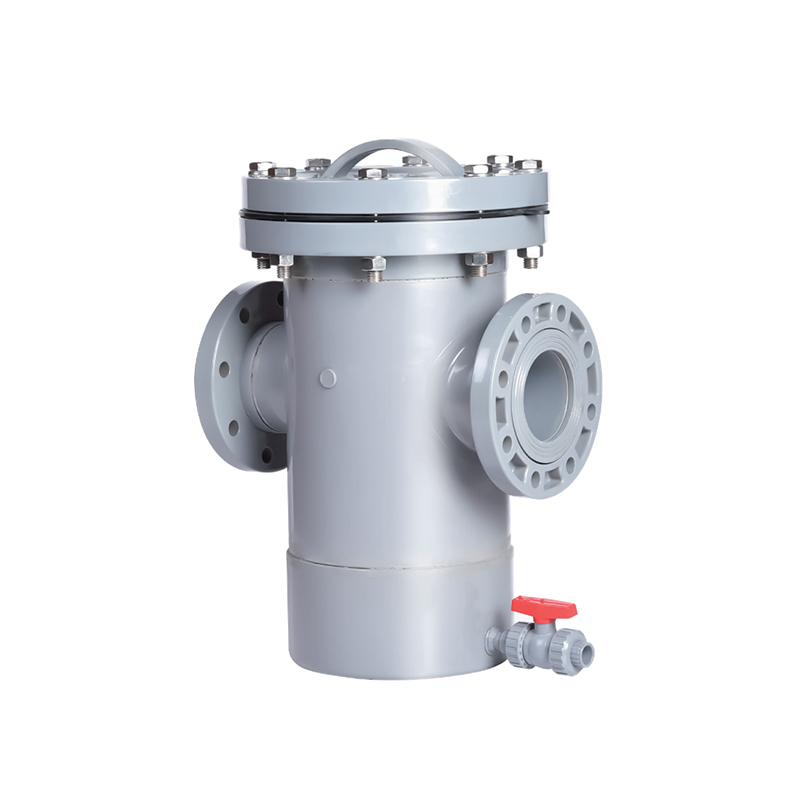

Košový filtr SCH8O/DIN UPVC/CPVC

Košový filtr UPVC/CPVC je vysoce účinné filtrační zařízení široce používané při úpravě vody, chemickém zpracování, potravinářství a dalších průmyslových oborech. Jeho jedinečný design účinně odstraňuje nečistoty a pevné částice z kapalin a zajišťuje normální provoz systému.

Filtr je vybaven vícevrstvými filtračními síty, které uživatelům umožňují vybrat různé přesnosti filtrace na základě skutečných potřeb, což zlepšuje účinnost filtrace a prodlužuje životnost zařízení. Údržba a čištění jsou jednoduché, protože uživatelé potřebují k čištění pouze pravidelně vyjímat filtrační koš, čímž se snižují náklady na údržbu a pracovní zátěž.

Kontaktujte nás

Předchozí：Pneumatický kulový ventil UPVC/CPVC
Další：SCH8O/DIN UPVC/CPVC SK Typ Statický směšovač

parametr aplikace Technické normy

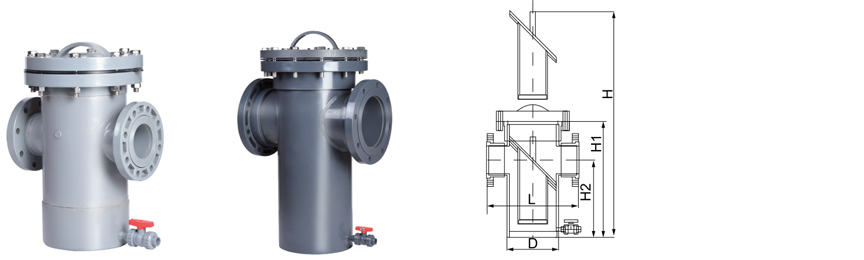

dn	DN	L	H	H1	D	Vypusťte
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	63 $ $

SCH80 / DIN · ŘADOVÝ SÍT

Košový filtr UPVC / CPVC

Vyjímatelný koš · Perforovaný nebo síťovaný · Kryt pro rychlé otevírání

Košový filtr SCH80/DIN UPVC/CPVC je řadový filtr určený k odstranění suspendovaných pevných látek z korozivních a vysoce čistých proudů kapalin. Tento filtr, vyrobený podle norem ASTM SCH80 a DIN, využívá odnímatelný perforovaný nebo síťovaný koš, který zachycuje částice a zároveň umožňuje nepřetržitý průtok. Koš je přístupný přes rychle otevíratelný kryt, umožňující rychlé čištění nebo výměnu bez demontáže potrubí. Těleso filtru je k dispozici v UPVC pro všeobecné chemické služby a CPVC pro zvýšené teploty až do 93 °C. Koš může být specifikován v odpovídajících termoplastických nebo kovových materiálech v závislosti na aplikaci. Tento filtr je široce používán pro ochranu čerpadel, ventilů a přístrojového vybavení před poškozením abrazivem a znečištěním.

DN25–DN200 Rozsah velikostí

PN10–PN16 Hodnocení tlaku

–20 °C až 93 °C řada CPVC

Typ koše Perforovaná / síťovina

Vyjímatelný koš

Extrahujte a čistěte bez demontáže tělesa filtru z potrubí, čímž se zkracují prostoje při údržbě.

Chemická odolnost

Tělesa UPVC a CPVC odolávají kyselinám, zásadám a solím. CPVC rozšiřuje provoz na 93°C.

Pokles nízkého tlaku

Velká plocha otevřeného koše minimalizuje omezení průtoku, snižuje čerpací energii při zachování zachycování částic.

Všestranná filtrace

Perforované koše pro hrubé cedění nebo síťované koše pro jemnou filtraci. Vlastní dostupné velikosti.

Stavebnictví

Tělo UPVC · CPVC

Košík UPVC · CPVC · SS304 · SS316

Těsnění krytu EPDM · FKM · PTFE

Spojení Zásuvka · Přírubová · Závitová

Filtrace

Perforovaný Otvory 0,5–10 mm

Síťovina 20–200 ok

Vlastní Drážkovaný · Klínový drát

Košík volume 0,5–15 l (v závislosti na velikosti)

Normy

ASTM D2467 (SCH80)

DIN 8061/8062

Tlak PN10–PN16

Teplota UPVC 60 °C · CPVC 93 °C

Aplikační scénáře

01 Chemický Ochrana čerpadel před vodním kamenem a nečistotami v potrubích pro přenos kyseliny

02 Polovodič UPW leštění a odstraňování částic na mokrých lavicích

03 Energie Filtrace chladicí kapaliny a namáhání elektrolytu při výrobě baterií

04 Voda Třídění odpadních vod a předčištění RO

05 Pharma DI voda a ochrana smyčky CIP

06 Automobilový průmysl Filtrace na mytí barev, chladicí kapaliny a dílů

Pokyny pro instalaci

Instalujte s komorou koše směrem dolů nebo vodorovně. Šipka toku musí být zarovnaná.
Ponechte dostatečný prostor pro vyjmutí koše. Minimální vůle se rovná délce koše.
Pro svarové spoje rozpouštědlem použijte základní nátěr a cement specifický pro UPVC nebo CPVC.
Přírubové šrouby: použijte celoplošné těsnění. Utahujte rovnoměrně na 15–20 Nm v křížovém vzoru.
Před instalací zkontrolujte, zda není koš poškozen. Zajistěte správné usazení v krytu.

Kritické limity

Teplota: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Nepřekračujte jmenovitý tlak. Diferenční tlak se zvyšuje se zatížením koše.
Sledujte pokles tlaku. Vyčistěte koš, když dP překročí 0,5 baru.
Ověřte kompatibilitu materiálu koše s procesní chemií.
Pro venkovní instalace použijte UV stabilizovanou pryskyřici nebo ochranný nátěr.

Často kladené otázky

Jak často mám čistit koš?

Frekvence čištění závisí na zatížení pevnými látkami a průtoku. Sledujte rozdíl tlaku na filtru. Když diferenční tlak dosáhne 0,3–0,5 baru nad čistou hodnotu, je třeba koš vyjmout a vyčistit. V aplikacích s vysokým obsahem pevných látek může být vyžadována denní kontrola.

Jaký je rozdíl mezi děrovanými a síťovanými koši?

Děrované koše mají vyvrtané otvory a slouží k hrubému cedění (2–10 mm). Síťované koše používají tkanou drátěnou tkaninu a poskytují jemnější filtraci (20–200 mesh). Síťované koše nabízejí vyšší účinnost filtrace, ale mají vyšší tlakovou ztrátu. Výběr závisí na velikosti částic a dovolené tlakové ztrátě.

Lze koš později vyměnit za jiný typ?

Ano, košík je vyměnitelný. Při změně požadavků na proces můžete přepínat mezi děrovanými a síťovanými koši. Ujistěte se, že náhradní koš má stejné celkové rozměry a těsnicí povrch, aby se zachovalo správné usazení a filtrační výkon.

Co se stane, když se koš úplně ucpe?

Plně ucpaný koš způsobí rychlé zvýšení tlaku. Těleso filtru obsahuje v některých konfiguracích obtokový nebo přetlakový mechanismus. Nepřetržitý provoz při vysokém dP však může poškodit koš nebo způsobit nedostatek průtoku. Aby se tomuto stavu zabránilo, doporučuje se pravidelné sledování a čištění.

Společnost

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína Košový filtr SCH8O/DIN UPVC/CPVC Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku Košový filtr SCH8O/DIN UPVC/CPVC Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát

Zprávy

Kde se používají UPVC trubky SCH 80 v průmyslových a komer...
Jul 30,2026
Chemičtí zpracovatelé, provozovatelé úpraven vody a průmyslová zařízení specifikují Plastová trubka SCH 80 všude tam, kde potrubní systém potřebuje udržet vyšší vnitřní tlak a odolat agresivním chemickým...
dozvědět se více
Co dělá z UPVC potrubí SCH 80 spolehlivou volbu pro vysoko...
Jul 23,2026
Plastová trubka SCH 80 má silnější stěnu než trubka SCH 40 při stejném vnějším průměru, což zvyšuje její jmenovitý tlak a činí z ní standard pro průmyslové linky přepravující korozivní chemikálie, horké procesní ka...
dozvědět se více
Proč se potrubí SCH 80 UPVC široce používá v průmyslových ...
Jul 16,2026
Tloušťka stěny je jediná specifikace, která odděluje potrubí určené pro náročný průmyslový tlak od potrubí určeného pro lehké obytné prostory. Plastová trubka SCH 80 pevně sedí na straně této řady pro ve...
dozvědět se více

Zanechte zprávu

Přísná kontrola kvality

Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.
Testování přesného výkonu

Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.

Košový filtr SCH8O/DIN UPVC/CPVC Znalost oboru

Klíčová role Košový filtr UPVC/CPVC v galvanickém pokovování a chemickém čištění odpadních vod

Košové filtry UPVC (neměkčený polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) hrají důležitou roli v galvanickém pokovování, chemickém čištění odpadních vod a v mnoha klíčových průmyslových oblastech díky své vynikající odolnosti proti korozi, vysoké mechanické pevnosti a hospodárnosti. Níže jsou uvedeny jeho základní aplikační scénáře a analýza hodnot:

1. Galvanizační průmysl: účinná filtrace odpadních vod těžkých kovů
Odpadní voda z galvanického pokovování obsahuje vysoké koncentrace těžkých kovů (jako je chrom, nikl, měď atd.). Košový filtr UPVC/CPVC odolá silné kyselině (jako je kyselina sírová, kyselina chlorovodíková) a silnému alkalickému prostředí, účinně zachycuje suspendované částice a nečistoty z pokovovacího roztoku, zajišťuje stabilní provoz systému čištění odpadních vod a chrání následnou membránovou separaci nebo zařízení pro výměnu iontů.

2. Chemické čištění odpadních vod: odolnost proti korozi a dlouhá životnost
Chemická odpadní voda má složité složky (jako jsou organická rozpouštědla a silné oxidanty). CPVC materiály dobře fungují při vysokých teplotách (až 90 °C) a korozivních médiích. Jsou vhodné pro předúpravu v pesticidech, barvivech, petrochemii a dalších průmyslových odvětvích, aby se snížilo riziko ucpání potrubí a čerpadel.

3. Meziodvětvové klíčové aplikace
Fotovoltaika: Filtrujte silikonový prášek a chemické zbytky v leptací kapalině, abyste zajistili čistotu výroby solárních článků.
Elektronický polovodič: Odstraňte částice z přípravy ultračisté vody, abyste zabránili kontaminaci plátků.
Jaderná energie: Modifikovaný UPVC odolný vůči záření, který se používá pro kontrolu částic v systémech chladicí vody, splňuje speciální bezpečnostní normy.
Metalurgie: Filtrujte oxidy kovů v mořicí odpadní vodě, abyste získali cenné komponenty.
Medicína: Zajistěte, aby mikroorganismy a částice splňovaly normy ve farmaceutických systémech čištěné vody.
Úprava průmyslové vody: Chraňte kotle a chladicí věže před vodním kamenem a korozí.
Pitná voda: UPVC filtry odstraňují bahno a rez při předúpravě komunální vody a splňují hygienické normy.

4. Shrnutí hlavních výhod
Odolnost proti korozi: Přizpůsobuje se extrémním prostředím s pH 0-14 a má životnost daleko přesahující životnost kovových filtrů.
Lehký a snadno se udržuje: Plastový materiál se snadno instaluje a filtrační koš lze rychle rozebrat a vyčistit.
Efektivita nákladů: V případě kyselých odpadních vod má větší cenovou výhodu než filtry z nerezové oceli.
