Přírubový membránový ventil SCH8O/DIN UPVC/CPVC

Membránový ventil s přírubou UPVC/CPVC je zařízení pro řízení kapaliny určené pro manipulaci s korozivními kapalinami a plyny. Je vhodný pro různá průmyslová odvětví, včetně chemického zpracování, čištění odpadních vod a potravinářského průmyslu.

Jedinečná struktura přírubového membránového ventilu poskytuje těsnící výkon při otevírání a zavírání a účinně zabraňuje únikům. Tato konstrukce zajišťuje bezpečný transport kapalin a prodlužuje životnost ventilu. Ventil je snadno ovladatelný a umožňuje uživatelům ovládat průtok bez námahy ručními nebo pneumatickými metodami tak, aby vyhovovaly požadavkům různých provozních podmínek.

Naše membránové ventily s přírubou z UPVC/CPVC se také vyznačují odolností proti opotřebení a stárnutí. Jsou široce používány v oblastech, jako je chemické zpracování, čištění odpadních vod a zemědělské zavlažování.

Kontaktujte nás

Předchozí：Spojovací membránový ventil SCH8O/DIN UPVC/CPVC
Další：SCH8O/DIN UPVC/CPVC Jednodílný přírubový kulový ventil

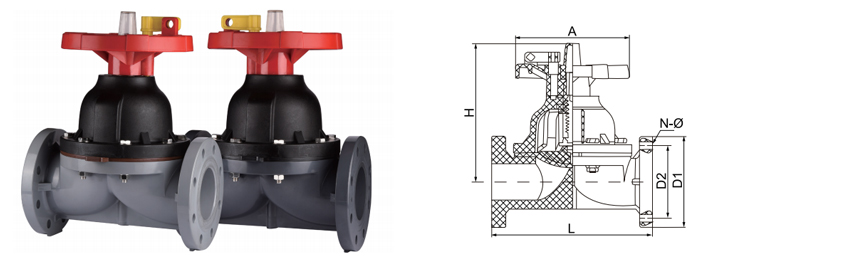

parametr aplikace Technické normy

VELIKOST/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	140 dn
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

STANDARD DIN · KONSTRUKCE Z JEDNOKU

SCH8O/DIN UPVC/CPVC Přírubový membránový ventil

Navrženo pro izolaci korozivních a vysoce čistých kapalin. Jednodílné tělo příruby s membránovým těsnícím mechanismem eliminuje únik ucpávky a poskytuje bublinotěsné uzavření.

DN15-DN100

Rozsah velikostí

PN10 / PN16

Hodnocení tlaku

-20 °C až 120 °C

Teplota CPVC

UPVC / CPVC

Materiály těla

◆ Materiálový systém

UPVC tělo 0-60°C · pH 2-12 · Obecné kyseliny, zásady, ultračistá voda

CPVC tělo 0-93°C · pH 1-14 · Zvýšená teplota, chlorovaná média

Možnosti membrány EPDM · PTFE · FKM · Hypalon

Jednodílné přírubové konce podle DIN PN10/16. Žádné netěsnosti spojů na konci těla.

◆ Klíčové specifikace

Připojení Integrální příruba, DIN 2501

Tváří v tvář DIN EN 558 řada 1

Shell test 1,5 × PN (voda)

Test sedadla 1,1 × PN (vzduch nebo voda)

Servis vakua 0,3 bar absolutně

Provoz Ruční kolo / Pneumatické / Elektrické

◆ Výhody membránového ventilu

Bez ucpávky stonku – nulový potenciál fugitivních emisí
Izolace mezi pohonem a kapalinou
Zjednodušená dráha toku snižuje hromadění sedimentu
Vizuální ukazatel polohy na ručním kole
Vyměnitelná membrána bez demontáže těla z linky
Bublinkotěsné uzavření v celém rozsahu tlaku

Průmyslové aplikace

Kyseliny, zásady, ultračisté vody, elektronické vody, průmyslové odpadní vody

Těžká chemie a metalurgie

Přenos kyseliny sírové · Dávkování HCl · Mořící linky · Galvanické pokovování

Vysoká čistota a elektronika

Polovodičové mokré lavice · Fotovoltaické leptání · Elektronická voda · Ultračisté vodní smyčky

Energie a lithium

Jaderné přídavné chlazení · Zpracování lithiové solanky · Přenos chemikálií z baterie

Life Sciences & Food

Pharmaceutical WFI · Food CIP · Zpracování nápojů · Výroba kosmetiky

Voda a životní prostředí

Neutralizace průmyslových odpadních vod · Pitná voda · Předúprava odsolování

Automobilový a všeobecný průmysl

Cirkulace E-coat · Mytí dílů · Chladicí voda · Oplachové vedení

Poznámky k instalaci a provozu

Membránový ventil musí být instalován v plně otevřené nebo uzavřené poloze pro skladování. Neskladujte se stlačenou membránou.
Pořadí točivého momentu: šrouby příruby utahujte rovnoměrně v křížovém vzoru na 15-20 Nm v závislosti na DN.
U kalů nebo krystalizujících médií instalujte s dříkem ventilu vodorovně, aby se zabránilo hromadění pevných látek v přepadu.
Nepřekračujte rychlost 1,0 m/s pro abrazivní média, abyste prodloužili životnost membrány.
Membránu vyměňujte každé 2 roky nebo po 50 000 cyklech, podle toho, co nastane dříve.

Kritická omezení

Není určeno pro použití s oxidujícími kyselinami (dusičná >15%, chromová) v těle UPVC.
Nevystavujte rychlému cyklování tlaku – může dojít k únavě membrány.
Vyhněte se sterilizaci párou nad 110 °C u CPVC s PTFE membránou.
Nevhodné pro plynná média nad 2 bary bez bezpečnostního odlehčení.
Nemanipulujte s ručním kolem za mechanickou zarážku – nadměrné stlačení membrány vede k předčasnému selhání.

Běžné problémy a řešení

Problém: Pozorován snížený průtok

Membrána nemusí být zcela zasunuta. Ověřte, že je ruční kolo otočeno do plně otevřené polohy (2-3 otáčky za počáteční odpor). U automatických ventilů zkontrolujte kalibraci zdvihu pohonu.

Problém: Externí únik z těla

Zkontrolujte uvolněné šrouby příruby. Utahovací moment podle specifikace. Pokud únik přetrvává, vyměňte těsnění příruby. Neutahujte příliš – riziko prasknutí nad 22 Nm pro DN80 .

Problém: Únik média při zavření

Opotřebení membrány nebo chemické napadení. Vyměňte membránu za správný materiál. Pro vysokocyklové aplikace upgradujte na membránu EPDM potaženou PTFE.

Problém: Tvrdé ovládání ručního kola

Membrána může být přilepena k jezu v důsledku krystalizace. Několikrát cyklus otevřít/zavřít. Pokud přetrvává, rozeberte a vyčistěte oblast jezu. Naneste silikonový lubrikant na závity vřetene.
