vyrobeno na zakázku Spojovací membránový ventil SCH8O/DIN UPVC/CPVC Pro potravinářský průmysl/automobilový průmysl/elektronický

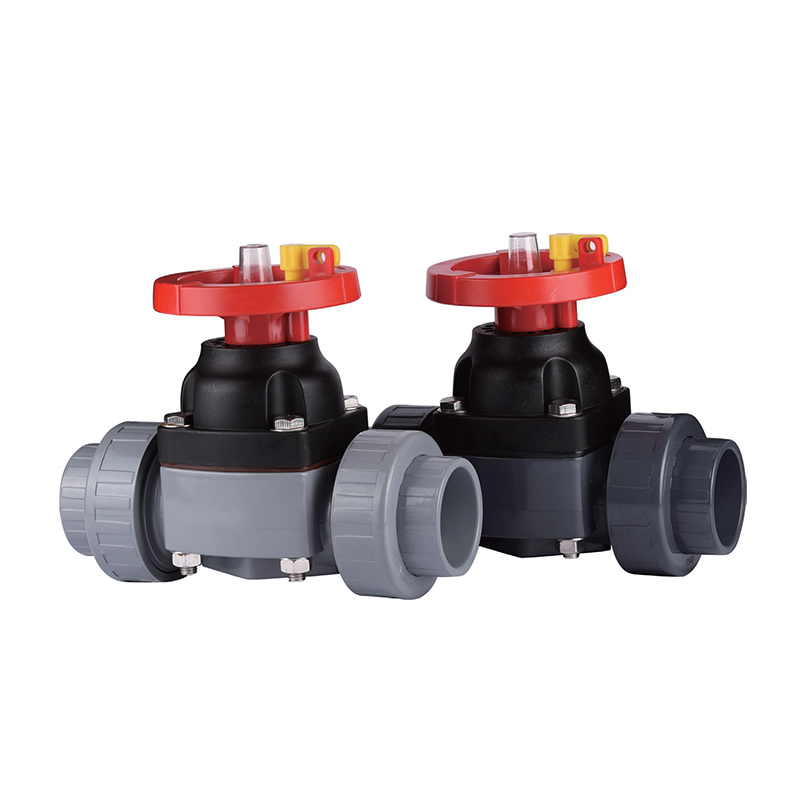

Spojovací membránový ventil SCH8O/DIN UPVC/CPVC

Spojovací membránový ventil SCH8O/DIN UPVC/CPVC

Kloubový membránový ventil je účinné zařízení pro řízení kapaliny široce používané v průmyslových odvětvích, jako je chemické zpracování, farmacie, zpracování potravin a úprava vody. Je navržen tak, aby poskytoval těsnící výkon a zajistil bezpečnost a čistotu média.

Hlavním rysem kloubového membránového ventilu je jeho jedinečná membránová struktura. Tato konstrukce nejen účinně izoluje tělo ventilu od média, čímž zabraňuje únikům a kontaminaci, ale také umožňuje přesné řízení průtoku. Uživatelé mohou snadno upravit průtok tekutiny jednoduchým ručním nebo elektrickým ovládáním tak, aby vyhovoval potřebám různých procesů.

Ventil se také snadno instaluje a udržuje, je vybaven standardními připojovacími přírubami vhodnými pro různé potrubní systémy. Navíc jeho design bere v úvahu snadné čištění, takže je ideální pro aplikace vyžadující vysoké hygienické standardy.

Kontaktujte nás
  • Spojovací membránový ventil SCH8O/DIN UPVC/CPVC
Předchozí：UPVC/CPVC ⅰ Kalk ventil
Další：Přírubový membránový ventil SCH8O/DIN UPVC/CPVC

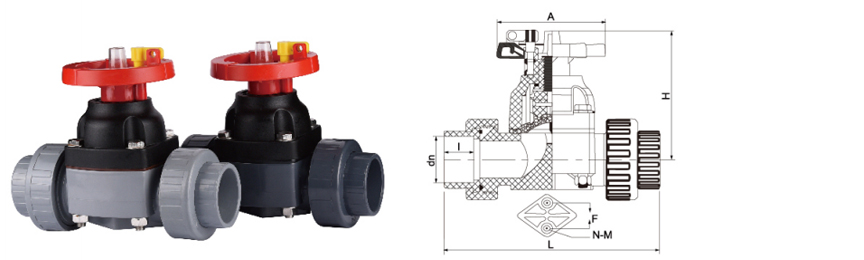

parametr aplikace Technické normy

  • VELjáKOST/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DIN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DIN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

KONCOVKA DIN UNION · IZOLACE Membrány
SCH8O/DIN UPVC/CPVC spojovací membránový ventil
Konstrukce spojky umožňuje rychlé vyjmutí z potrubí bez narušení sousedního potrubí. Mechanismus těsnění membrány poskytuje úplnou izolaci mezi kapalinou a mechanismem pohonu.
DN15-DN100 Rozsah velikostí
PN10/PN16 Tlaková třída
0-93 °C Provozní rozsah CPVC
Konec unie Rychlá údržba
01
Spojení spojení
Převlečná matice se závitem umožňuje sejmutí těla ventilu během několika sekund. Pro výměnu nebo kontrolu membrány nejsou potřeba žádné šrouby příruby ani přestavování potrubí.
02
Těsnění membrány
Pružná membrána vytváří těsnění typu jezu. Médium se dotýká pouze těla a spodního povrchu membrány – žádné těsnění, žádné úniky těsnění vřetene.
03
Možnosti materiálu
UPVC těleso pro všeobecnou chemickou službu. CPVC tělo pro zvýšenou teplotu a chlorovaná média do 93°C.
Technický profil
Materiály těla
UPVC (0-60 °C) · CPVC (0-93 °C)
Možnosti membrány
EPDM · PTFE s povrchem EPDM · FKM · CSM
Unijní standard
Vnitřní závity DIN nebo ASTM / objímka rozpouštědla
Hodnocení tlaku
PN10 (UPVC) · PN16 (CPVC) při 20 °C
Zkušební tlak sedadla
1,1 × PN (těsné pro vzduchové bubliny)
Typy koncových připojení
Zásuvka · Závitový (NPT/BSPT) · Přírubový adaptér
Průmyslové aplikace
Chemické zpracování Hutnictví Fotovoltaické Jaderná pomocná Extrakce lithia Elektronika / Polovodiče Jídlo a pití Farmaceutický Automobilový lak Úprava průmyslové vody
Zpracovaná média
Kyseliny · Zásady · Ultračistá voda · Elektronická voda · Pitná voda · Průmyslová odpadní voda · Roztoky solanky
Těsnící mechanismus
Výkonové charakteristiky membrány
1
Bublinotěsné uzavření — Weir design zajišťuje spolehlivé utěsnění i v případě suspendovaných částic
2
Nulová netěsnost vřetene — Žádné dynamické těsnění mezi kapalinou a atmosférou
3
Inline vyměnitelné — Konstrukce spojky umožňuje výměnu membrány bez demontáže těla ventilu z potrubí
4
Vizuální indikátor polohy — Ruční kolečko ukazuje stav otevřeno/zavřeno na dálku
Rozměrové a objednávkové údaje
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (tváří v tvář)
DIN EN 558 řada 1
Maximální točivý moment (ruční kolo)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Hodnocení vakua
0,3 bar absolutně (EPDM membrána)
Pokyny pro instalaci
  • Těsnicí prostředek na závity používejte pouze na vnější závity – vyhněte se kontaktu tmelu s membránou
  • Potrubí podepřete do vzdálenosti 300 mm od spojky, aby se zabránilo ohybovému namáhání
  • U vodorovných vedení instalujte s dříkem svisle, abyste snížili usazování sedimentu na přepadu
  • Nepoužívejte jako koncový ventil bez podpory ve směru proudění
  • Pneumatické pohony vyžadují filtrovaný, lubrikovaný vzduch při 4-6 barech
Kritické provozní limity
  • Nepřekračujte jmenovitou teplotu membrány — EPDM max. 80°C, PTFE max. 120°C
  • Není určeno pro parní sterilizaci nad 100°C
  • Vyvarujte se rychlému kolísání tlaku přesahujícímu 1 bar/s
  • Nevhodné pro plynný chlór nebo koncentrovanou kyselinu dusičnou s UPVC tělem
  • Nemanipulujte s ručním kolem za mechanickou zarážku (cca 2,5 otáčky ze zavřené do otevřené)
Průvodce řešením problémů v terénu
▶ Ventil se zcela nezavře
Membrána může být natažená nebo chemicky oteklá. Vyměňte membránu. U membrán potažených PTFE zkontrolujte deformaci proudění za studena v kontaktní oblasti přepadu.
▶ Netěsnost převlečnou maticí
Převlečnou matici utáhněte rukou plus 1/4 otáčky pomocí páskového klíče. Neutahujte příliš – může dojít k zadření závitu. Zkontrolujte O-kroužek nebo ploché těsnění uvnitř spojky.
▶ Tvrdé otáčení ručního kola
Membrána může ulpívat na jezu kvůli krystalizujícímu médiu. Opláchněte kompatibilním rozpouštědlem. Naneste silikonové mazivo na závity vřetene – nepoužívejte ropné mazivo.
▶ Snížený průtok v otevřené poloze
Ruční kolo nemusí být zcela zasunuto. Otočte proti směru hodinových ručiček o 2-3 další otáčky. Pokud nedojde ke zlepšení, zkontrolujte, zda pod membránou nejsou zachyceny nečistoty.
Certifikováno podle DIN EN 16139
Vyhovuje normě ISO 21787
Materiály schválené WRAS (vybrané třídy)
FDA 21 CFR 177.2600 (EPDM membrána) $ $
