SCH8O/DIN UPVC/CPVC Jednodílný přírubový kulový ventil

Kontaktujte nás

Předchozí：Přírubový membránový ventil SCH8O/DIN UPVC/CPVC
Další：Žádný další produkt

parametr aplikace Technické normy

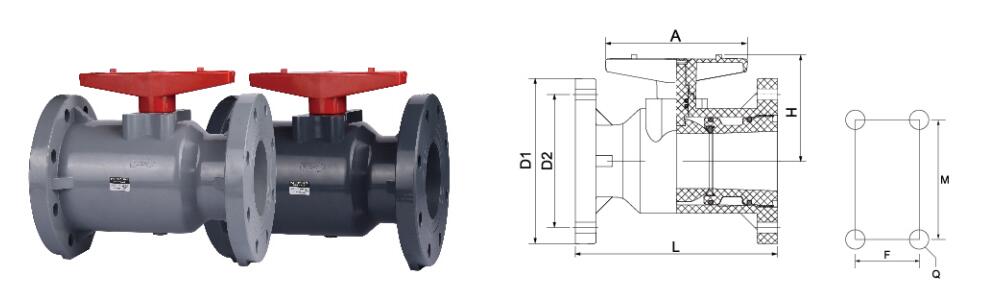

VELIKOST/NOM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

Představení produktu

Jednodílný přírubový kulový ventil SCH8O/DIN UPVC/CPVC je zkonstruované termoplastické uzavírací zařízení určené pro agresivní přepravu chemikálií a systémy s vysokou čistotou vody. Tato řada ventilů je vyrobena buď z neměkčeného polyvinylchloridu (UPVC) nebo chlorovaného polyvinylchloridu (CPVC), a vyznačuje se monolitickým tělem, kde jsou příruby integrálně vylisovány s pouzdrem ventilu. Tato jednodílná konstrukce eliminuje tradiční spoje mezi tělesem a koncovými přírubami a snižuje potenciální únikové cesty v kritických aplikacích. Konstrukce s plným portem poskytuje neomezený průtok při otevření a materiály sedla PTFE nebo EPDM zajišťují nepropustné těsnění proti řadě médií včetně kyselin, zásad, rozpouštědel a ultračisté vody. Ventil vyhovuje standardním vzorům vrtání přírub DIN, což umožňuje přímou integraci do potrubních sítí evropské specifikace bez vlastních adaptérů.

Hlavní výhody

Integrita monolitického těla

Jednodílné lisování mezi přírubou a tělem odstraňuje utěsněné spoje mezi koncovými spoji a pouzdrem, čímž se snižují body údržby a potenciální úniky.

Duální materiálová kompatibilita

UPVC tělo pro obecnou chemickou odolnost při 0-60°C; CPVC tělo pro chlorovaná média a zvýšené teploty do 93°C.

Standardní integrace DIN

Vzory vrtání přírub odpovídají normám DIN PN10/16 a umožňují výměnu zasunutím nebo novou instalaci bez vlastních adaptérů příruby.

Úplná cesta toku portu

Průměr kuličkového vrtání odpovídá jmenovité velikosti potrubí, udržuje rychlost potrubí a snižuje tlakovou ztrátu ve srovnání s ventily s redukovaným kanálem.

Vlastnosti produktu

Materiál těla: UPVC (typ 1, třída 1) nebo CPVC (podle ASTM D1784)
Typ připojení: Jednodílná integrálně lisovaná příruba, DIN 2501 PN10/16
Materiál sedáku: PTFE (standardní) nebo EPDM (pro vodu a jemné chemikálie)
Materiál míče: Pochromovaná mosaz (UPVC) nebo masivní CPVC (CPVC tělo)
Těsnění stopek: Konfigurace se dvěma O-kroužky s externí nastavitelnou ucpávkou

Typ rukojeti: Páková rukojeť s 90stupňovým zdvihem, uzamykatelná v otevřené a zavřené poloze
Hodnocení tlaku: PN10 pro UPVC (0-50 °C); PN16 pro CPVC (0-50 °C)
Rozsah teplot: UPVC 0 °C až 60 °C; CPVC 0 °C až 93 °C
Servis vakua: Vhodné pro absolutní tlak 0,5 bar při 20°C
Barva: Světle šedá (RAL 7032) pro UPVC; Světle šedá nebo téměř bílá pro CPVC

Kyselina chlorovodíková (≤30 %) UPVC CPVC

Kyselina sírová (≤ 50 %) Omezené CPVC

Hydroxid sodný (≤30 %) UPVC CPVC

Deionizovaná / ultračistá voda UPVC CPVC

Chlorovaná rozpouštědla Nedoporučuje se Omezené

Technické specifikace

Rozměrová data

Jmenovitý průměr (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Dimenze tváří v tvář DIN EN 558 řada 1 (základní řada 27)

Standardní vrtání přírub DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Tlak & Teplota

Testovací tlak pláště 1,5 × PN (max 22,5 bar pro tělo PN16)

Zkušební tlak těsnění (nízký) 1,1 × PN (vzduch nebo voda)

Zkušební tlak těsnění (vysoký) 1,5 × PN (pouze voda)

Teplotní rozsah (UPVC) 0 °C až 60 °C

Teplotní rozsah (CPVC) 0 °C až 93 °C

Provozní údaje

Hodnota točivého momentu (max.) 12 Nm pro DN15-DN50; 20 Nm pro DN65-DN100

Kompatibilita s rozsahem pH UPVC: 2-12; CPVC: 1-14

Vakuová služba 0,5 bar absolutní při 20 °C

Charakteristika průtoku Plný port, Cv = DN² × 0,035 (přibližně)

Aplikační scénáře

Tato řada ventilů je nasazena v mnoha průmyslových systémech pro manipulaci s kapalinami, které vyžadují odolnost proti korozi a kontrolu kontaminace. Mezi konkrétní aplikace patří:

Chemické dávkovací stanice Metalurgické mořicí linky Fotovoltaické mokré leptání Jaderné pomocné chlazení Zpracování lithiové solanky Polovodičové mokré lavice Elektronická kvalita vody (18,2 MΩ·cm) Vratné linky pro potraviny CIP Farmaceutické WFI systémy Oběh automobilového elektronického kabátu Neutralizace průmyslových odpadních vod Smyčky na leštění ultračisté vody

Kompatibilita médií zahrnuje kyselinu chlorovodíkovou (až 30 %), kyselinu sírovou (až 50 % při 25 °C), hydroxid sodný (až 30 %), chlornan sodný (až 12 % pro CPVC), deionizovanou vodu a průmyslovou procesní vodu s nerozpuštěnými látkami pod 200 μm.

Společné problémy a řešení

Problém: Odpor otáčení rukojeti se po tepelném cyklování zvyšuje

PTFE sedadla podléhají rozměrovým změnám při extrémních teplotách. Ventil třikrát zcela otevřete a zavřete bez tlaku. Pokud odpor přetrvává, povolte matici ucpávky vřetene o 1/4 otáčky. Nepoužívejte maziva na ropné bázi, protože znehodnocují sekundární těsnění EPDM.

Problém: Viditelné slzení na rozhraní těsnění příruby

Termoplastické příruby se časem uvolňují a snižují předpětí šroubu. Dotáhněte přírubové šrouby na 15 Nm pro DN50 a nižší, 20 Nm pro DN65 a vyšší pomocí momentového klíče. Používejte pouze celoplošná těsnění z EPDM nebo PTFE; nepoužívejte spirálově vinutá nebo kovová těsnění.

Problém: Únik média kolem koule v uzavřené poloze

Zkontrolujte opotřebení sedel vyjmutím ventilu z potrubí a kontrolou sedel z PTFE, zda nejsou rýhy nebo deformace. Vyměňte sedla, pokud jsou opotřebovaná do hloubky 0,5 mm. U ventilů CPVC manipulujících s rozpouštědly (aceton, MEK) upgradujte na sedla PVDF, protože PTFE v těchto médiích bobtná.

Problém: Praskání v blízkosti otvorů pro šrouby příruby

Primární příčinou je nadměrné točení. Maximální doporučený utahovací moment pro UPVC příruby je 12 Nm pro DN15-DN50, 18 Nm pro DN65-DN100. U CPVC se hodnoty mohou zvýšit o 20 %, ale ověřte si je v instalační příručce. Prasklé tělo okamžitě vyměňte; neopravujte lepidly.

Poznámky k instalaci

Podepření potrubí nezávisle na obou stranách těla ventilu
Nepoužívejte ventil ke korekci nesouososti potrubí větší než 1 mm na metr
Naneste PTFE pásku nebo anaerobní tmel pouze na šrouby příruby, nikoli na povrchy těsnění
Pro venkovní instalace vystavené UV záření specifikujte UPVC s přísadou sazí nebo aplikujte nátěr odolný vůči UV záření
Při hydrostatické zkoušce se zavřeným ventilem nepřekračujte 1,5× PN
Instalace pohonu vyžaduje ověření krouticího momentu vřetene; používejte pouze montážní držák

Kritická omezení

Bez bezpečnostního odlehčení nepoužívejte se stlačeným vzduchem nebo plyny nad 2 bary
Nevhodné pro oxidující kyseliny (kyselina dusičná nad 10%, kyselina chromová) s tělem z UPVC
Vyhněte se náhlým tlakovým rázům překračujícím 2× pracovní tlak za sekundu
Neinstalujte do systémů s cykly sterilizace párou nad 100 °C
Vakuová služba vyžaduje plnou podporu; nepřekračujte absolutní hodnotu 0,5 baru
