vyrobeno na zakázku Kulový zpětný ventil SCH8O/DIN UPVC/CPVC Pro potravinářský průmysl/automobilový průmysl/elektronický

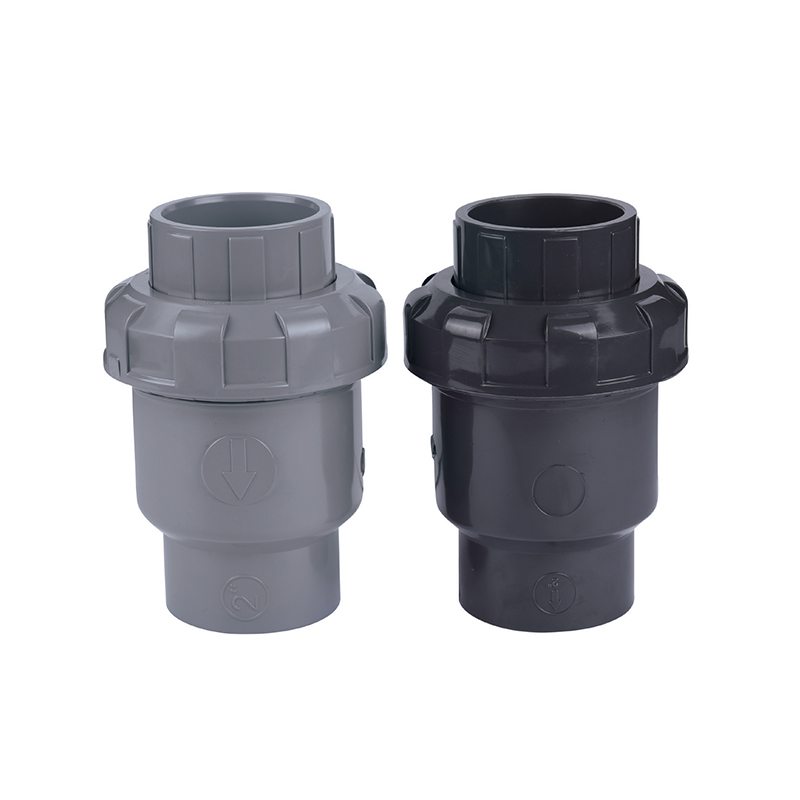

Kulový zpětný ventil SCH8O/DIN UPVC/CPVC

Kulový zpětný ventil SCH8O/DIN UPVC/CPVC

Kulový zpětný ventil UPVC/CPVC je vysoce účinné a spolehlivé zařízení pro řízení kapaliny určené pro různé průmyslové a stavební aplikace. Jeho konstrukce ve tvaru koule umožňuje ventilu se rychle otevřít během průtoku tekutiny a automaticky se zavřít během zpětného toku, což účinně zabraňuje zpětnému toku a míchání tekutiny, aby byla zajištěna bezpečnost a účinnost systému.

Ventil je široce používán při úpravě vody, chemickém zpracování, farmaceutickém a potravinářském průmyslu, zejména ve scénářích vyžadujících vysokou čistotu kapalin. Jeho jednoduchá konstrukce a pohodlná instalace z něj činí moderní průmyslové řešení pro vysoké požadavky na kontrolu tekutin.

Kontaktujte nás
  • Kulový zpětný ventil SCH8O/DIN UPVC/CPVC
Předchozí：Kulový ventil SCH8O/DIN UPVC/CPVC
Další：SCH8O/DIN UPVC/CPVC ozubený motýlový ventil
parametr aplikace Technické normy

  • VELIKOST/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)(

    DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    ANSI

    d1

    21.51

    26.87

    33.62

    42.6

    48.54

    60.65

    73.39

    89.31

    114.8

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.2

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    53

    63

    73

    85

    97

    118

    134

    158

    202

    L

    90

    106

    124

    139

    151

    169

    230

    262

    346

    I

    16

    19

    22

    26

    31

    38

    44

    51

    61

SCH80 / DIN · NENÁVRATNÁ · PRUŽINOVÁ
Kulový zpětný ventil UPVC / CPVC
DN15–DN150 · PN10–PN16 · –20 °C až 93 °C
Kulový zpětný ventil SCH80/DIN UPVC/CPVC je odpružené, nevratné zařízení navržené tak, aby bránilo zpětnému toku v korozivních a vysoce čistých kapalinových systémech. Tento ventil, vyrobený podle norem ASTM SCH80 a DIN, používá odpruženou kuličku, která dosedá na těsnění, aby blokovala zpětný tok a zároveň umožňovala volný tok dopředu. Kulový design poskytuje nízký pokles tlaku a rychlou odezvu zavírání. Těleso ventilu je k dispozici v UPVC pro všeobecné chemické služby a CPVC pro aplikace se zvýšenými teplotami až do 93 °C. Těsnící O-kroužek, který je k dispozici v EPDM, FKM nebo PTFE, zajišťuje těsné uzavření při zpětném toku. Vhodné pro horizontální i vertikální instalace.
DN15 – DN150 Rozsah velikostí
PN10 – PN16 Hodnocení tlaku
–20 °C až 93 °C Provozní rozsah CPVC
Ples a jaro Zkontrolujte mechanismus
⦿
Uzávěr s pružinou
Pružinová kulička poskytuje rychlou odezvu zavírání, aby se zabránilo zpětnému toku, přičemž síla pružiny je kalibrována tak, aby zajistila správné usazení i při nízkých rychlostech toku vpřed.
⦿
Chemická a tepelná odolnost
Materiály UPVC a CPVC odolávají širokému spektru kyselin, zásad a solí. CPVC rozšiřuje provoz na 93°C. Materiály koule a těsnění lze vybrat pro specifickou chemickou kompatibilitu.
⦿
Pokles nízkého tlaku
Kulovitá kuličková konstrukce minimalizuje omezení průtoku během dopředného průtoku, snižuje spotřebu energie systému a udržuje účinnost vedení v celém provozním rozsahu.
⦿
Horizontální nebo Vertikální instalace
Vhodné pro horizontální i vertikální (směrem nahoru) instalace, poskytující flexibilitu návrhu pro nové nebo modernizované potrubní systémy bez nutnosti zvláštní orientace.
Technické specifikace
Materiál těla UPVC · CPVC
Materiál míče Pevný UPVC · PTFE · Nerezová ocel (volitelně)
Materiál těsnění EPDM · FKM (Viton) · PTFE
Pružinový materiál Nerezová ocel 304 · 316 (potažená)
Připojení Zásuvka (rozpouštědlo) · Závitové (NPT/BSPT)
Normy ASTM D2467 · DIN 8061/8062 · ISO 16137
Průvodce výběrem těsnění a kuličky
EPDM těsnění Voda, slabé kyseliny, zásady · Do 80°C
Těsnění FKM Uhlovodíky, oleje, silná oxidační činidla · Do 90°C
PTFE těsnění Agresivní chemikálie, rozpouštědla, vysoká čistota · Do 93°C
PTFE kulička Maximální chemická odolnost, nízké tření
SS míč Vysoká mechanická pevnost, odolnost proti opotřebení
Před instalací ověřte kompatibilitu materiálu s procesní chemií a teplotou.
Průmyslová odvětví a aplikace
◈ Chemie a metalurgie Převod kyselin, dávkování louhu, ochrana výtlaku čerpadla, mořicí linky
◈ Elektronika a polovodiče Distribuce ultračisté vody, dodávka chemikálií, vracení kejdy CMP
◈ Energie a fotovoltaika Elektrolyt baterie, leptání solárních článků, zpětné vedení chladicí vody
◈ Úprava vody Vypouštění odpadních vod, permeát RO, odsolování, vypouštění čerpadla
◈ Pharmaceutical & Food DI vodní smyčky, CIP návrat, sanitární linky, přenos přísad
◈ Automotive & General Mytí dílů, cirkulace barev, chladicí voda, průmyslové odpadní vody
Pokyny pro instalaci
  • Orientace: Instalujte se šipkou toku ve směru toku dopředu. U vodorovných linií zajišťuje spolehlivé uzavření pružina. U vertikálních vedení instalujte pouze směrem nahoru.
  • Proti proudu/po proudu: Pro optimální výkon používejte alespoň 5 průměrů potrubí rovného potrubí před a 3 průměry za potrubím.
  • Svařování rozpouštědlem: Použijte základní nátěr a cement specifický pro UPVC nebo CPVC. Před natlakováním počkejte na úplné vytvrzení.
  • Závitové spoje: Na vnější závity naneste PTFE pásku. Ruční utažení plus 1–2 otáčky páskovým klíčem.
  • Kontrola: Pravidelně kontrolujte těsnění a kuličku z hlediska opotřebení nebo chemického napadení, zejména při vysokocyklovém nebo abrazivním provozu.
Kritická omezení
  • Nepřekračujte 60°C u karoserií z UPVC. CPVC max 93°C kontinuálně. Nepřekračujte jmenovitou teplotu těsnění.
  • Nehodnoceno pro parní službu. Vyhněte se rychlým tepelným cyklům a náhlým tlakovým rázům.
  • Není určeno pro plynná média — zpětné ventily jsou určeny pouze pro kapalinový provoz.
  • Materiál pružiny: Ověřte, že slitina pružiny je kompatibilní s procesní chemií, aby se zabránilo korozi a únavě.
  • Vyvarujte se provozu s vysokým obsahem pevných látek nebo abrazivních kalů, které mohou poškodit kuličku a povrch těsnění.
  • Chraňte tělo ventilu před přímým UV zářením. Použijte UV stabilizovaný materiál nebo naneste ochranný nátěr.
  • Neinstalujte do systémů s pulzujícím průtokem, který může způsobit rychlé cyklování a předčasné opotřebení.
Odstraňování problémů v terénu
Ventil se úplně nezavře
Zkontrolujte, zda mezi koulí a těsněním nejsou zachycené nečistoty. Zkontrolujte těsnění z hlediska opotřebení nebo chemické degradace. Ověřte, že pružina není zlomená nebo zkorodovaná. Vyměňte poškozené součásti.
Nadměrný pokles tlaku
Napětí pružiny může být příliš vysoké pro průtok systémem. Zkontrolujte velikost ventilu. Pro aplikace s nízkým průtokem zvažte možnost nižší síly pružiny. Zkontrolujte, zda nejsou úlomky omezující pohyb míče.
Drnivé zvuky během provozu
Rychlost proudění může být příliš nízká, což způsobuje nestabilitu koule. Zvyšte průtok nebo nainstalujte lehčí pružinu. Pro pulzující průtok zvažte konstrukci tlumeného zpětného ventilu.
Únik v opačném směru
Zkontrolujte těsnění, zda není poškozené nebo deformované. Ověřte, že míček správně sedí. U těsnění z PTFE zkontrolujte průtok za studena při zvýšených teplotách. Pokud je těsnění opotřebované, vyměňte je.
Tyto kulové zpětné ventily se používají v chemickém, metalurgickém, fotovoltaickém, jaderném, lithiovém, elektronickém polovodičovém, potravinářském, farmaceutickém, automobilovém a průmyslovém průmyslu úpravy vody pro manipulaci s kyselými a alkalickými kapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a průmyslovými odpadními vodami.
ASTM D2467 DIN 8061/8062 ISO 16137 Hodnocení SCH80 Odpružená Kontrola koule
Doporučené produkty
Společnost
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína Kulový zpětný ventil SCH8O/DIN UPVC/CPVC Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku Kulový zpětný ventil SCH8O/DIN UPVC/CPVC Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Národní špičkový podnik
  • Osvědčení
  • Osvědčení
Zprávy
Zanechte zprávu
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Přísná kontrola kvality

    Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

    Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testování přesného výkonu
    Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

    ● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
    ● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
    ● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
    ● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
    ● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.

Kulový zpětný ventil SCH8O/DIN UPVC/CPVC Znalost oboru

Jak správně vybrat Kulový zpětný ventil UPVC/CPVC ? Klíčové faktory a průvodce průmyslové aplikace

Kulové zpětné ventily UPVC (neměkčený polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) jsou široce používány v mnoha průmyslových odvětvích kvůli jejich odolnosti proti korozi, nízké hmotnosti a vysoké ceně. Správný výběr vyžaduje komplexní zvážení vlastností médií, pracovních podmínek a specifických potřeb odvětví. Níže jsou uvedeny klíčové body výběru a analýza typických průmyslových aplikací:

1. Kompatibilita médií
UPVC: Vhodné pro slabě kyselé, slabé alkálie a čistou vodu při pokojové teplotě (≤60 °C), jako je pitná voda, průmyslová úprava vody atd.
CPVC: Odolnost vůči vyšším teplotám (≤90°C), odolá silným kyselinám, silným zásadám a některým organickým rozpouštědlům, vhodný pro přepravu chemických kapalin v průmyslu elektronických polovodičů nebo pro čištění odpadních vod leptáním ve fotovoltaickém průmyslu.

2. Požadavky na tlak a průtok
Nízkotlaké systémy (jako je dodávka čisté vody v lékařském průmyslu) mohou volit standardní úrovně tlaku (PN10~16).
Vysokotlaké nebo pulzní podmínky (jako jsou chladicí cirkulační systémy v metalurgii) potřebují ověřit tlakovou únosnost těla ventilu a v případě potřeby zvolit zesílenou konstrukci.

3. Speciální požadavky průmyslu
Jaderné elektrárny: musí splňovat certifikaci materiálu odolného vůči záření a zajistit nulový únik, aby se zabránilo znečištění.
Průmyslová odpadní voda: Pokud obsahuje zrnité médium, doporučuje se použít kulový zpětný ventil s antiblokovacím designem, aby se zabránilo zaseknutí koule ventilu.
Bezpečná pitná voda: Materiál těla ventilu musí vyhovovat NSF/ANSI 61 a dalším certifikacím bezpečnosti pitné vody.

4. Instalační prostředí
Pro scénáře s omezeným prostorem (jako jsou servisní potrubí elektronických polovodičových továren) by měly být zvoleny kompaktní příruby nebo styly závitového připojení.
Korozivní prostředí (jako je potrubí kyselé odpadní vody ve fotovoltaickém průmyslu) vyžaduje dodatečné kontroly tolerance těsnících materiálů (jako je EPDM, FPM).

5. Údržba a životnost
U systémů, které se často spouštějí a zastavují (jako je čištění potrubí CIP ve farmaceutickém průmyslu), se doporučuje zvolit kuličky ventilů odolné proti opotřebení (jako jsou keramické povlaky), aby se snížila frekvence údržby.
