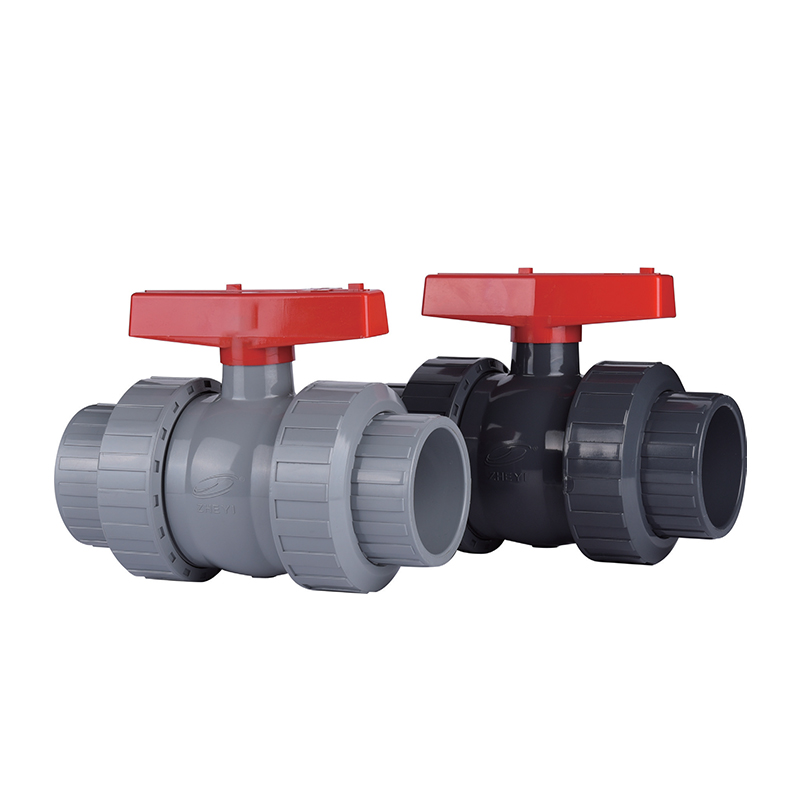

SCH8O/DIN UPVC/CPVC Ⅰ Kulový ventil

Kulový ventil UPVC/CPVC I je vysoce výkonný ventil určený pro průmyslová potrubí a systémy úpravy vody. Jeho jednoduchý, ale účinný design s kulovým jádrem ventilu poskytuje extrémně nízký odpor kapaliny při plném otevření nebo zavření. Díky rychlému otevírání a zavírání ventilu a snadnému ovládání funguje výborně při ovládání potrubí.

Náš produkt se může pochlubit těsnicím výkonem s vysoce kvalitními těsnicími kroužky, které zajišťují těsný provoz a prodlužují životnost zařízení. Lehký kulový ventil UPVC/CPVC I usnadňuje instalaci a údržbu a je široce používán v průmyslových odvětvích, jako je chemické zpracování, farmacie, úprava pitné vody a systémy HVAC.

Kontaktujte nás

Předchozí：SCH8O/DIN UPVC/CPVC Ⅱ Kulový ventil
Další：Spojovací membránový ventil SCH8O/DIN UPVC/CPVC

parametr aplikace Technické normy

dn	DN	Velikost konstrukce

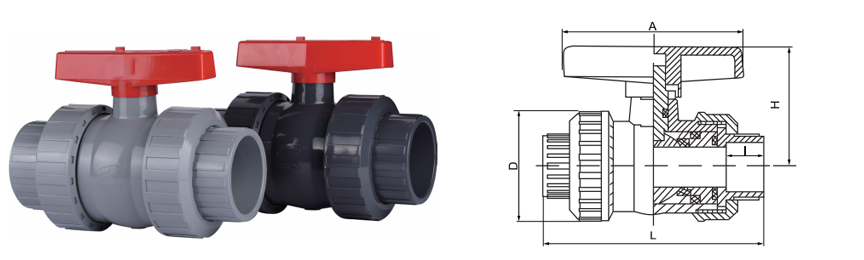

dn	DN	A	D	H	L	I
20	15	75	50	50	106	18
25	20	87	55	56	120	22
32	25	100	67	67	134	22
40	32	110	78	73	154	26
50	40	114	96	87	178	32
63	50	140	110	100	205	39
75	65	160	130	106	232	45
90	80	196	158	130	281	51
110	100	298	199	183	325	61

SCH80 / DIN Plný přístav Jednodílný

UPVC / CPVC Ⅰ Kulový ventil

Ovládání pákou · Uzamykatelná rukojeť · Sedadla z PTFE

Kulový ventil SCH80/DIN UPVC/CPVC Ⅰ je čtvrtotáčkový izolační ventil navržený pro spolehlivé uzavření v systémech s korozivními a vysoce čistými kapalinami. Tento jednodílný kulový ventil vyrobený podle norem ASTM SCH80 a DIN má design s plným portem, který zachovává charakteristiky průtoku potrubím s minimálním poklesem tlaku. Těleso ventilu je k dispozici v UPVC pro všeobecné chemické služby nebo CPVC pro aplikace se zvýšenými teplotami až do 93 °C. Sedla a těsnění z PTFE poskytují bublinotěsné uzavření v celém rozsahu tlaku, zatímco rukojeť páky obsahuje uzamykatelnou funkci pro zajištění polohy v kritických instalacích.

DN15–DN100

Rozsah velikostí

PN10–PN16

Hodnocení tlaku

–20 °C až 93 °C

Rozsah CPVC

Plný přístav

Flow Design

Chemická odolnost

Materiály UPVC a CPVC odolávají širokému spektru kyselin, zásad, solí a oxidačních činidel. Inertní polymerní struktura zabraňuje vyluhování a udržuje čistotu kapaliny v citlivých aplikacích.

Plný tok portů

Průměr kulového vývrtu odpovídá jmenovité velikosti potrubí, eliminuje omezení průtoku a snižuje tlakovou ztrátu. Tato konstrukce minimalizuje spotřebu energie a zajišťuje konzistentní průtoky.

Bublinkotěsné vypínání

PTFE sedla poskytují spolehlivé utěsnění proti chromované nebo masivní CPVC kouli. Jednodílná konstrukce těla eliminuje potenciální únikové cesty přes koncové spoje.

Teplotní všestrannost

Varianty CPVC podporují nepřetržitý provoz až do 93 °C, díky čemuž jsou vhodné pro horké korozivní kapaliny, průmyslovou procesní vodu a vysokoteplotní přenos chemikálií.

Technické specifikace

Materiál těla

UPVC (neměkčený polyvinylchlorid) · CPVC (chlorovaný polyvinylchlorid)

Materiál míče

Pochromovaná mosaz (UPVC) · Masivní CPVC (tělo CPVC)

Materiál sedla / těsnění

PTFE (standardní) · EPDM (volitelně pro vodu)

Typ připojení

Hrdlo (rozpouštědlový cement) · Závitové (NPT/BSPT) · Přírubové (DIN)

Standardní dodržování

ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Typ rukojeti

Páková rukojeť s 90° pojezdem · Uzamykatelná v otevřené/zavřené poloze

Chemie a metalurgie

Přenos kyselin, dávkování alkálií, mořicí linky, cirkulace pokovovací lázně

Elektronika a polovodiče

Distribuce ultračisté vody (UPW), manipulace s chemikáliemi na elektronické úrovni

Energie a fotovoltaika

Elektrolyt lithiové baterie, leptání solárních článků, jaderné pomocné chlazení

Úprava vody

Průmyslové odpadní vody, odsolování, RO permeát, pitná voda

Potraviny a farmacie

Deionizovaná voda, CIP řešení, sanitární technologické linky

Automotive & General

Cirkulace E-coatu, mytí dílů, systémy chladicí vody

Poznámky k instalaci

Rozpouštědlový cement: Použijte základní nátěr a cement speciálně vyvinutý pro UPVC nebo CPVC. Před tlakovou zkouškou počkejte na úplné vytvrzení.
Závitové spoje: Pásku PTFE aplikujte pouze na vnější závity. Ruční utažení plus 1–2 otáčky páskovým klíčem.
Přírubové spoje: Použijte celoplošná těsnění z EPDM nebo PTFE. Šrouby utahujte rovnoměrně do kříže na 15–20 Nm.
Montážní orientace: Instalujte s rukojetí v přístupné poloze. U vodorovných čar by stopka měla být svislá.
Instalace pohonu: Ověřte kompatibilitu krouticího momentu s jmenovitým výkonem dříku ventilu. Použijte montážní držák schválený výrobcem.

Kritická omezení

Nepoužívejte UPVC kulové ventily s kapalinami nad 60 °C nebo s koncentrovanou kyselinou dusičnou (>15 %).
Ventily CPVC nejsou určeny pro provoz s párou nebo vystavení chlorovaným rozpouštědlům nad 60 °C.
Vyvarujte se náhlých tlakových rázů přesahujících 1,5× jmenovitého pracovního tlaku.
Nemanipulujte s rukojetí nadměrnou silou – přílišné utažení může poškodit těsnění vřetene.
Není vhodné pro plynná média nad 2 bary bez bezpečnostních opatření.
Vystavení UV záření: Skladujte a instalujte ve stínu nebo nanášejte ochranný nátěr proti UV záření.

Běžné problémy a řešení

● Tuhost rukojeti po tepelném cyklování

Sedadla z PTFE se mohou při extrémních teplotách roztáhnout. Ventil zcela otevřete a zavřete 3–4krát při okolní teplotě. Pokud odpor přetrvává, namažte vřeteno tukem na silikonové bázi. Vyhněte se lubrikantům na ropné bázi.

● Netěsnost v oblasti představce

Postupně utahujte matici ucpávky vřetene (po 1/8 otáčky). Pokud únik pokračuje, vyměňte O-kroužky vřetene. U ventilů CPVC v horkém provozu ověřte, zda je materiál O-kroužku kompatibilní s teplotou kapaliny.

● Únik média kolem koule v uzavřené poloze

Zkontrolujte PTFE sedla, zda nejsou opotřebovaná nebo deformovaná. Vyměňte sedla, pokud jsou opotřebovaná více než 0,5 mm. U systémů s častým cyklováním zvažte upgrade na zesílená PTFE sedadla.

● Praskání v blízkosti oblasti připojení

Nejčastější příčinou je nadměrné utažení závitových nebo přírubových spojů. Ověřte hodnoty točivého momentu podle instalační příručky. Prasklé součásti ihned vyměňte – nepokoušejte se o opravu pomocí lepidel.

Tyto kulové ventily se používají v chemickém, metalurgickém, fotovoltaickém, jaderném, lithiovém, elektronickém polovodičovém, potravinářském, farmaceutickém, automobilovém a průmyslovém průmyslu úpravy vody pro manipulaci s kyselými a alkalickými kapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a průmyslovými odpadními vodami.

Společnost

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína SCH8O/DIN UPVC/CPVC Ⅰ Kulový ventil Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku SCH8O/DIN UPVC/CPVC Ⅰ Kulový ventil Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát

Zprávy

Kde se používají UPVC trubky SCH 80 v průmyslových a komer...
Jul 30,2026
Chemičtí zpracovatelé, provozovatelé úpraven vody a průmyslová zařízení specifikují Plastová trubka SCH 80 všude tam, kde potrubní systém potřebuje udržet vyšší vnitřní tlak a odolat agresivním chemickým...
dozvědět se více
Co dělá z UPVC potrubí SCH 80 spolehlivou volbu pro vysoko...
Jul 23,2026
Plastová trubka SCH 80 má silnější stěnu než trubka SCH 40 při stejném vnějším průměru, což zvyšuje její jmenovitý tlak a činí z ní standard pro průmyslové linky přepravující korozivní chemikálie, horké procesní ka...
dozvědět se více
Proč se potrubí SCH 80 UPVC široce používá v průmyslových ...
Jul 16,2026
Tloušťka stěny je jediná specifikace, která odděluje potrubí určené pro náročný průmyslový tlak od potrubí určeného pro lehké obytné prostory. Plastová trubka SCH 80 pevně sedí na straně této řady pro ve...
dozvědět se více

Zanechte zprávu

Přísná kontrola kvality

Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.
Testování přesného výkonu

Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.

SCH8O/DIN UPVC/CPVC Ⅰ Kulový ventil Znalost oboru

Jak správně vybrat Kulový ventil UPVC/CPVC Typ I ? Průvodce přizpůsobením klíčových parametrů a pracovních podmínek

Kulové ventily typu I UPVC (neměkčený polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) jsou široce používány v mnoha průmyslových odvětvích díky jejich vynikající odolnosti proti korozi, nízké hmotnosti a cenovým výhodám. Správný výběr vyžaduje kombinaci vlastností média, pracovních podmínek a průmyslových specifikací. Níže jsou uvedeny klíčové body výběru a návrhy pro přizpůsobení typických průmyslových aplikací:

1. Kompatibilita médií: přizpůsobení odolnosti proti chemické korozi
UPVC: Vhodné pro slabě kyselé, slabé alkálie a vodní média s normální teplotou (≤60 °C), jako je pitná voda, průmyslová úprava vody atd.
CPVC: Vyšší teplotní odolnost (≤90°C), odolnost vůči silným kyselinám, silným alkáliím a organickým rozpouštědlům, vhodný pro leptání kapaliny v průmyslu elektronických polovodičů, kyselé a alkalické odpadní vody ve fotovoltaickém průmyslu a další korozivní kapaliny.

2. Jmenovitý tlak a teplota
Kulové ventily typu UPVC/CPVC I jsou obvykle vhodné pro nízký tlak (PN10~PN16) a materiály CPVC by měly být preferovány pro podmínky s vysokou teplotou. Například:
UPVC lze použít pro pomocné systémy čisté vody (nízkoteplotní a nízkotlaké) jaderných elektráren;
CPVC by se měl používat pro vysokoteplotní mořicí linky v metalurgickém průmyslu a měla by být ověřena dlouhodobá tepelná stabilita.

3. Speciální požadavky průmyslu
Léky a bezpečná pitná voda: musí splňovat certifikaci FDA nebo NSF, aby bylo zajištěno, že materiály jsou netoxické a nesrážené.
Průmyslová odpadní voda: obsahuje-li těžké kovy nebo média s vysokým obsahem soli, je třeba ověřit chemickou odolnost materiálu těsnění sedla ventilu (jako je EPDM).
Fotovoltaické: často zahrnuje vysoce korozivní média, jako je kyselina fluorovodíková (HF), a kombinace PTFE těsnění těla ventilu CPVC je spolehlivější.

4. Konstrukční návrh a instalační prostředí
Pro prostředí s korozivními plyny (jako je úprava výfukových plynů v závodech na výrobu elektronických polovodičů) se doporučuje použít zcela uzavřené tělo ventilu, aby se zabránilo vystavení kovových částí.
Pro často otevřené a zavřené pracovní podmínky (jako je zpětné proplachování potrubí v systémech úpravy vody) by měla být zvolena konstrukce s nízkým kroutícím momentem, aby se prodloužila životnost.

5. Certifikace a standardy
Průmysl pitné vody musí splňovat NSF/ANSI 61 a pomocné systémy jaderných elektráren musí splňovat ASME NQA-1 kontrolu kvality.
