SCH8O/DIN Pneumatický UPVC přírubový membránový ventil

Pneumatický UPVC přírubový membránový ventil je vyroben z UPVC materiálu, který odolává silným kyselinám a zásadám a nekoroduje ani nekoroduje, takže je vhodný pro manipulaci s různými korozivními médii. Těleso ventilu má kompaktní konstrukci, je lehké a snadno se instaluje a udržuje, což snižuje zatížení potrubního systému. Struktura membrány zajišťuje těsné utěsnění, účinně zabraňuje úniku média a zajišťuje bezpečný a stabilní provoz systému. Pneumatické ovládání umožňuje rychlé přepínání, citlivý provoz a snadné dálkové ovládání a automatizaci. Materiál vyhovuje národním hygienickým normám, takže je vhodný pro potravinářské a farmaceutické aplikace vyžadující vysoké hygienické standardy.

Kontaktujte nás

Předchozí：Kulový kohout SCH8O/DIN UPVC/CPVC Labcock
Další：SCH8O/DIN Pneumatický UPVC dvojitý hnaný membránový ventil

parametr aplikace Technické normy

Přijímá tělo ventilu odolné proti korozi a membránu odolnou proti korozi, nemá strukturu ucpávky, škrticí prvek je elastická membrána a průtokový kanál těla ventilu je hladký. Proto má membránový ventil s pneumatickou membránou výhody nízkého namáhání, velkého průtoku, žádného vnějšího úniku, pohodlí, spolehlivosti a prevence požáru a výbuchu. Je široce použitelný pro slabé kyseliny, slabé zásady, slabou korozi, vysokou viskozitu, obsahující částice a regulaci průtoku vlákny a toxickými a neznečišťujícími médii.

NE	Jméno	Materiál
1	Tělo	UPVC
2	Kryt	UPVC
3	Membrána	EPDM F46
4	disk	UPVC
5	Válec	Hliníková slitina
6	Píst	Hliníková slitina
7	Stopka	Nerezová ocel 304/45#
8	Režim připojení	Příruba

VELIKOST/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	140 dn	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Hmotnost ventilu (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATICKÉ · PŘÍRUBOVÉ

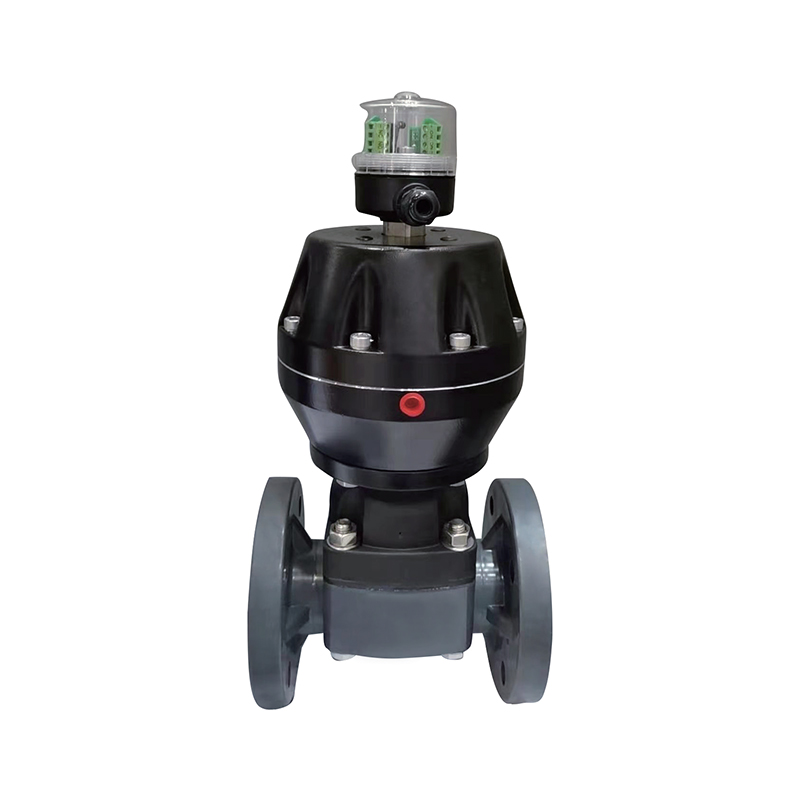

Pneumatický UPVC přírubový membránový ventil

Typ přepadu · Bezpackový · Přírubový DIN PN10 · PN10

Pneumatický membránový ventil z UPVC SCH8O/DIN je pneumaticky ovládaný uzavírací ventil pro průmyslová potrubí manipulující s korozivními kapalinami, ultračistou vodou a odpadní vodou. Těleso je z neměkčeného polyvinylchloridu s integrálně přírubovými konci vrtanými podle DIN PN10, což umožňuje přímé přišroubování ke standardnímu přírubovému potrubí bez adaptérů. Flexibilní membrána upnutá mezi tělem a víkem tvoří jedinou pohyblivou bariéru, takže procesní médium není v kontaktu s vřetenem, pohonem nebo atmosférou. Protože zde není žádné dynamické těsnění vřetene, konstrukce odstraňuje únikové cesty ucpávky. Geometrie přepadu poskytuje přímou dráhu proudění, když je otevřen a pozitivně se uzavírá proti suspendovaným částicím. Ventil je dodáván pro integraci OEM, nákup EPC a projekty automatizace závodu vyžadující přírubovou termoplastickou izolaci s pneumatickým ovládáním.

DN15–DN100 Nominální velikost

PN10 Tlaková třída

0–60 °C Servis UPVC

4–6 barů Přívod vzduchu

Integrálně přírubové tělo

Příruby jsou tvarovány jako součást těla spíše než závitové. Tím se odstraní závitový spoj z tlakové hranice a přímo se přizpůsobí vrtání DIN PN10.

Bezobalové těsnění

Membrána odděluje médium od vřetena a pohonu. Neexistuje žádná ucpávka, takže kontrola fugitivních emisí závisí spíše na membráně než na seřízení ucpávky.

Tolerance pevných látek

Uzávěr jezu tlačí membránu proti vyvýšenému sedlu místo zachycování částic v mezeře v těsném prostoru, takže nerozpuštěné látky nebrání uzavření.

Vyměnitelná membrána

Membrána je servisní opotřebitelný díl. Nahrazuje se odstraněním kapoty, zatímco karoserie zůstává přišroubována ve vedení, což omezuje vypnutí na izolaci vedení.

Konstrukce ventilů

Materiál těla UPVC, ASTM D1784

Typ těla Typ jezu, přímý

Ukončení připojení Integrální příruba, DIN PN10, DIN 2501

Tváří v tvář DIN EN 558 řada 1

Možnosti membrány EPDM · PTFE s povrchem EPDM · FKM

Odkaz na design DIN EN 16139 · ISO 21787

Ovládání a ovládání

Typ pohonu Pneumatický, pístový nebo membránový typ

Přívod vzduchu 4–6 barů, filtered and dry

Funkce Normálně zavřený · Normálně otevřený · Dvojčinný

Ovládací rozhraní Solenoidový ventil, 3/2 nebo 5/2 cest

Zpětná vazba Polohové koncové spínače volitelné

Příslušenství Regulátor vzduchového filtru · Ruční ovládání

Matice výběru membrány

Membrána Vhodnost médií Teplotní strop Referenční životnost cyklu

EPDM Kyseliny, zásady, soli, pitná voda, odpadní voda 60 °C Vysoká

EPDM s PTFE povrchem Silné kyseliny, rozpouštědla, vysoce čistá média 60 °C Mírný

FKM Oxidační činidla, uhlovodíky, chlorovaná média 60 °C Mírný

Výběr membrány musí být potvrzen podle procesního média, koncentrace a provozní teploty před uvolněním objednávky. Strop tělesa z UPVC řídí hodnocení sestavy.

Průmyslové pokrytí a procesní média

Chemie a metalurgie Přenos kyselin a zásad, dávkovací linky, mořicí okruhy, přívod činidel

Fotovoltaické a lithiové Cirkulace leptací lázně, přenos elektrolytu, solanka a manipulace s činidly

Jaderná a energetická pomocná Pomocné chladicí smyčky, demineralizovaná voda, chemické vstřikovací linky

Elektronický polovodič Ultračistý rozvod vody, elektronická voda, zásobování mokrou lavicí

Potraviny a farmacie Pitná voda, čištěná voda, přívodní a vratné smyčky CIP

Automobilová a průmyslová voda Mytí dílů, cirkulace barev, neutralizace průmyslových odpadních vod

Požadavky na uvedení do provozu

Před uvolněním dodávky ověřte izometrický vzor vrtání příruby, jmenovitou velikost a materiál membrány vůči potrubí.
Použijte celoplošná těsnění na obou čelech přírub a momentových šroubů v křížovém vzoru na hodnotu uvedenou pro konkrétní jmenovitou velikost.
Ověřte tlak přívodu vzduchu na vstupu pohonu za podmínek průtoku; udávaný rozsah je 4–6 bar na ventilu.
Pokud je to možné, instalujte s dříkem ventilu svisle a ověřte orientaci přepadu vzhledem ke směru proudění.
Dokončete úplný zdvih otevření-zavření pneumaticky a potvrďte, že poloha selhání odpovídá bezpečnostnímu požadavku závodu.
Zaznamenejte datum instalace membrány na štítek údržby pro sledování životnosti cyklu.

Limity aplikace

Servisní strop UPVC karoserie je 60°C. Nepřekračujte tuto hodnotu ani tam, kde se hodnocení membrány zdá vyšší.
Jmenovitý tlak je PN10 při okolní teplotě; snížení podle zveřejněné křivky tlak-teplota.
Není určeno pro parní provoz nebo pro rychlé tepelné cyklování.
Nepoužívejte s koncentrovanými oxidačními kyselinami, jako je kyselina dusičná nad 15% v těle UPVC.
Přívod vzduchu must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Utahovací moment šroubu příruby nad specifikovanou hodnotu může prasknout termoplastové těleso, zejména u DN80 a výše.
Venkovní instalace vyžaduje UV stabilizaci karoserie nebo vnější ochranný nátěr.

Nákupní a inženýrské otázky

Jaká norma příruby se používá u tohoto ventilu?

Těleso je dodáváno s integrovanými přírubami vrtanými podle DIN 2501 PN10. To zahrnuje společnou evropskou a metrickou normu potrubí. Před uvolněním objednávky potvrďte standard protipříruby na stávající lince; Vrtání ANSI není u této konfigurace standardní a vyžadovalo by samostatné uspořádání.

Jaké informace jsou nutné k vystavení nabídky?

Uveďte jmenovitou velikost, materiál membrány, tlak přívodu vzduchu, požadovanou polohu selhání, procesní médium a koncentraci, provozní teplotu a normu protilehlé příruby. Pro komerční hodnocení je vyžadováno množství a harmonogram dodávek. Pokud ventil nahrazuje stávající jednotku, měl by být uveden rozměr a kružnice šroubu aktuálního ventilu.

Jak často by se měla membrána vyměňovat?

Intervaly výměny závisí na frekvenci cyklů, agresivitě média a provozní teplotě. Při nepřetržitém dávkování chemikálií je plánovaný interval výměny stanoven z údajů životnosti cyklu pro konkrétní sloučeninu membrány. Membrána by měla být zkontrolována při každém plánovaném intervalu údržby bez ohledu na počet cyklů a vyměněna, pokud dojde k viditelné deformaci, bobtnání nebo ztrátě těsnění na jezu.

Jsou dodávány materiálové a zkušební certifikáty?

Standardně jsou vydávány certifikáty shody odkazující na DIN EN 16139, ISO 21787 a ASTM D1784. Zprávy o materiálu na úrovni šarží, záznamy o zkouškách pláště a těsnění a zkušební listy funkce pohonu jsou k dispozici na vyžádání pro balíčky projektové dokumentace.

Lze ventil dodat pro média obsahující kal nebo pevné látky?

Konstrukce membrány jezového typu snáší suspendované částice lépe než konstrukce s kuličkou nebo motýlkem, protože uzavření nezávisí na těsném sedle. Abrazivní pevné látky urychlují opotřebení membrány, proto by měla být specifikována zesílená směs a kratší plánovaný interval výměny. Konkrétní doporučení konzultujte s výrobcem ohledně distribuce velikosti částic a koncentrace pevných látek.
