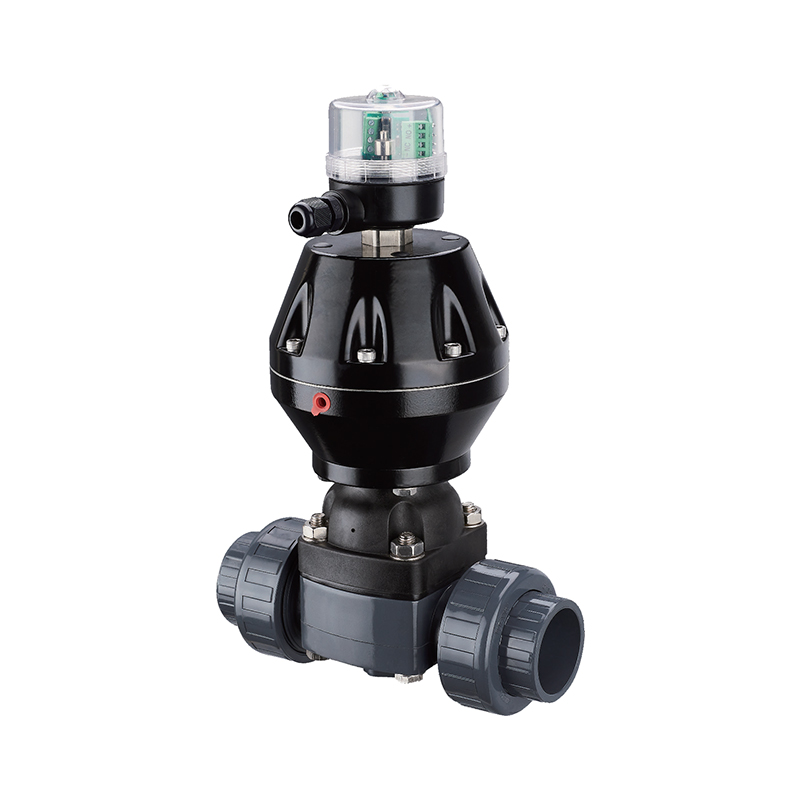

SCH8O/DIN Pneumatický UPVC dvojitý hnaný membránový ventil

Pneumatický UPVC dvojitě poháněný membránový ventil je vyroben z UPVC materiálu, který nabízí odolnost proti korozi a nízkou hmotnost. Díky konstrukci s dvojitým pohonem ovládaným pneumaticky je ventil vysoce flexibilní a spolehlivý. Funguje na základě pneumatické síly a zdvihového pohybu membrány. Ovládáním zdroje vzduchu za účelem změny tlaku ve vzduchové komoře se membrána pohybuje nahoru a dolů, což umožňuje otevírání a zavírání ventilu. Běžně se používá v aplikacích vyžadujících odolnost proti korozi a kontrolu tekutin, jako je chemický, farmaceutický a potravinářský průmysl. Ventil se vyznačuje jednoduchou konstrukcí, nízkými náklady na údržbu a prodlouženými intervaly údržby. Díky přesné regulaci průtoku je vhodný pro různá tekutá média.

Kontaktujte nás

Předchozí：SCH8O/DIN Pneumatický UPVC přírubový membránový ventil
Další：SCH8O/DIN UPVC/CPVC elektrický klapkový ventil

parametr aplikace Technické normy

Charakteristickým rysem pneumatického UPVC dvoucestného membránového ventilu je to, že membrána odděluje vnitřní dutinu spodního tělesa ventilu od vnitřní dutiny horního krytu ventilu, takže dřík ventilu, talíř ventilu a další části umístěné nad membránou nejsou zkorodovány médiem a je vynechána struktura těsnění a nedochází k úniku média. Vnitřní dutinová přepážka je membrána vyrobená z pryže nebo plastu s měkkým těsněním, které má dobrý těsnící výkon.

NE	Jméno	Materiál
1	Tělo	UPVC
2	Membrána	EPDM
2a	Kopírovat	EPDM
3	disk	NILO
4	Kryt	UPVC
5	Stopka	2Cr13
6	Stopka nut	HPb59-1
7	Válec	Hliníková slitina
8	Cap	Plast

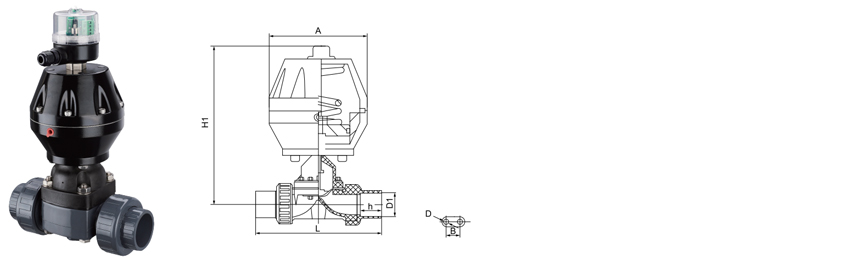

VELIKOST/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN (MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Velikost (mm) standardní	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Reference	H1	195	200	210	228	240	290
	Reference	W (kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · BLOKOVÁNÍ · DUÁLNÍ POHON

Pneumatický dvojitý membránový ventil z UPVC

Typ jezu · Bezpackový · Tandemové ovládání · PN10

Pneumatický dvojitý membránový ventil SCH8O/DIN z UPVC je pneumaticky ovládaný uzavírací ventil pro průmyslové potrubní systémy manipulující s korozivními kapalinami, ultračistou vodou a odpadní vodou. Flexibilní membrána upnutá mezi tělem a kapotou tvoří jedinou pohyblivou bariéru, takže médium nepřichází do kontaktu s vřetenem, pohonem nebo atmosférou. Konfigurace s dvojitým pohonem využívá dvě pneumatické ovládací jednotky na sdíleném vřetenu, což umožňuje ovládat dvě tělesa ventilů jedním řídicím signálem se synchronizovaným zdvihem. Tělo UPVC poskytuje chemickou odolnost vůči kyselinám, zásadám a soli. Geometrie jezu poskytuje přímou dráhu, když je otevřená a pozitivně se uzavírá proti nerozpuštěným látkám.

DN15–DN100 Nominální velikost

PN10 Tlaková třída

0–60 °C Servis UPVC

4–6 barů Přívod vzduchu

Konstrukce bez obalu

Membrána izoluje vřeteno a pohon od média. Neexistuje žádné dynamické těsnění vřetene, takže cesty fugitivních emisí skrz ucpávku jsou odstraněny spíše designem než řízeny údržbou.

Duální pohon na jednom představci

Dvě pneumatické ovládací jednotky sdílejí společný dřík a pohánějí párová tělesa ventilů z jediného řídicího signálu. Zdvih je synchronizován mechanicky, takže spárované izolační body se otevírají a zavírají spolu bez samostatné logiky.

Tolerance pevných látek při uzavření

Geometrie jezu se uzavírá proti suspendovaným částicím, místo aby je zachycovala mezi kouli a sedlo. Díky tomu je tento design použitelný pro provoz v blízkosti kejdy, kde by sedla s malou vůlí bodovala nebo se zasekávala.

Polní vyměnitelná membrána

Membrána je opravitelná součástka podléhající opotřebení, kterou lze vyměnit bez demontáže tělesa z potrubí. Rozsah vypnutí je omezen na izolaci vedení a sejmutí kapoty.

Konstrukce ventilů

Materiál těla UPVC

Typ těla Typ jezu, přímý

Možnosti membrány EPDM · PTFE s povrchem EPDM · FKM

Připojení Zásuvka · Přírubová DIN PN10 · Závitová

Odkaz na design DIN EN 16139 · ISO 21787 · ASTM D1784

Ovládání a ovládání

Konfigurace pohonu Dvojité řízené, tandemové jednotky

Přívod vzduchu 4–6 barů, filtered and dry

Funkce Normálně zavřený · Normálně otevřený · Dvojčinný

Ovládací rozhraní Solenoidový ventil, 3/2 nebo 5/2 cest

Zpětná vazba Polohové koncové spínače volitelné

Příslušenství Regulátor vzduchového filtru · Ruční ovládání

Matice výběru membrány

Membrána Vhodnost médií Teplotní strop Životnost cyklu

EPDM Kyseliny, zásady, soli, pitná voda, odpadní voda 60 °C Vysoká

EPDM s PTFE povrchem Silné kyseliny, rozpouštědla, vysoce čistá média 60 °C Mírný

FKM Oxidační činidla, uhlovodíky, chlorovaná média 60 °C Mírný

Výběr membrány musí být potvrzen podle procesního média, koncentrace a provozní teploty před uvolněním objednávky. Strop materiálu těla určuje hodnocení sestavy.

Průmyslové pokrytí a procesní média

Chemie a metalurgie Přenos kyselin a zásad, dávkovací linky, mořicí okruhy, přívod činidel

Fotovoltaické a lithiové Cirkulace leptací lázně, přenos elektrolytu, solanka a manipulace s činidly

Jaderná a energetická pomocná Pomocné chladicí smyčky, demineralizovaná voda, chemické vstřikovací linky

Elektronický polovodič Ultračistý rozvod vody, elektronická voda, zásobování mokrou lavicí

Potraviny a farmacie Pitná voda, čištěná voda, přívodní a vratné smyčky CIP

Automobilová a průmyslová voda Mytí dílů, cirkulace barev, neutralizace průmyslových odpadních vod

Požadavky na uvedení do provozu

Před uvolněním dodávky ověřte typ připojení tělesa, jmenovitou velikost a materiál membrány vůči izometrickému potrubí.
Ověřte tlak přívodu vzduchu na vstupu pohonu za podmínek průtoku; udávaný rozsah je 4–6 bar na ventilu.
Pokud je to možné, instalujte s dříkem ventilu svisle a ověřte orientaci přepadu vzhledem ke směru proudění.
Pneumaticky cyklujte spárovaná tělesa plným zdvihem a potvrďte synchronizovaný pohyb sdíleného dříku.
Nastavte funkci elektromagnetického ventilu a potvrďte, že poloha selhání odpovídá bezpečnostním požadavkům zařízení.
Zaznamenejte datum instalace membrány na štítek údržby pro sledování životnosti cyklu.

Limity aplikace

Servisní strop UPVC karoserie je 60°C. Nepřekračujte tuto hodnotu ani tam, kde se hodnocení membrány zdá vyšší.
Jmenovitý tlak je PN10 při okolní teplotě; snížení podle zveřejněné křivky tlak-teplota.
Není určeno pro parní provoz nebo pro rychlé tepelné cyklování.
Nepoužívejte s koncentrovanými oxidačními kyselinami, jako je kyselina dusičná nad 15% v těle UPVC.
Přívod vzduchu must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Neprovozujte pohon nad jmenovitý zdvih; přejezd stlačuje membránu proti jezu a zkracuje životnost.
Venkovní instalace vyžaduje UV stabilizaci karoserie nebo vnější ochranný nátěr.

Nákupní a inženýrské otázky

Co v praxi znamená konfigurace s dvojitým pohonem?

Dvě pneumatické ovládací jednotky jsou namontovány na společném vřetenu a pracují společně a pohánějí dvě tělesa membránových ventilů z jediného řídicího signálu. To se používá tam, kde se musí spárované izolační body otevírat nebo zavírat synchronizovaně, jako jsou napájecí a vratné větve smyčky, nebo kde je vyžadováno redundantní uzavření na jedné procesní lince.

Jaké informace jsou nutné k vystavení nabídky?

Uveďte jmenovitou velikost, typ připojení tělesa, materiál membrány, tlak přívodu vzduchu, požadovanou polohu selhání (normálně zavřená, normálně otevřená nebo dvojčinná), procesní médium a koncentraci, provozní teplotu a zda uspořádání s dvojitým pohonem pohání dvě samostatná vedení nebo dva body na stejném vedení. Pro komerční hodnocení je vyžadováno množství a harmonogram dodávek.

Jak často by se měla membrána vyměňovat?

Intervaly výměny závisí na frekvenci cyklů, agresivitě média a provozní teplotě. Při nepřetržitém dávkování chemikálií je plánovaný interval výměny typicky stanoven z dat životnosti cyklu pro konkrétní sloučeninu diafragmy. Membrána by měla být zkontrolována při každém plánovaném intervalu údržby bez ohledu na počet cyklů a vyměněna, pokud dojde k viditelné deformaci, bobtnání nebo ztrátě těsnění na jezu.

Jsou dodávány materiálové a zkušební certifikáty?

Standardně jsou vydávány certifikáty shody odkazující na DIN EN 16139, ISO 21787 a ASTM D1784. Zprávy o materiálu na úrovni šarží, záznamy o zkouškách pláště a těsnění a zkušební listy funkce pohonu jsou k dispozici na vyžádání pro balíčky projektové dokumentace.

Lze ventil dodat pro média obsahující kal nebo pevné látky?

Konstrukce membrány jezového typu snáší suspendované částice lépe než konstrukce s kuličkou nebo motýlkem, protože uzavření nezávisí na těsném sedle. Abrazivní pevné látky však urychlují opotřebení membrány. Pro média s významným obsahem abraziva specifikujte směs zesílené membrány a zkraťte plánovaný interval výměny. Konkrétní doporučení konzultujte s výrobcem ohledně distribuce velikosti částic a koncentrace pevných látek.

Společnost

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína SCH8O/DIN Pneumatický UPVC dvojitý hnaný membránový ventil Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku SCH8O/DIN Pneumatický UPVC dvojitý hnaný membránový ventil Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát

Zprávy

Ventily UPVC a CPVC: Lepší kontrola průtoku v chemických z...
Nov 03,2026
První známkou toho, že chemické vedení ztrácí kontrolu, je jen zřídka prasklé potrubí. Je to ventil, který se stále otáčí, ale již se nevypíná, nebo rukojeť, která nyní potřebuje k pohybu dvě ruce. Na ...
dozvědět se více
Jak výrobci CPVC armatur zajišťují kvalitu: Průvodce proce...
Oct 30,2026
Tvarovka z chlorovaného polyvinylchloridu (CPVC), která projde vizuální kontrolou, může stále selhat na první horké chemické lince, pokud se směs během lisování degradovala, pokud je hloubka hrdla pod minimem nebo ...
dozvědět se více
Závitové vs soketové 80 CPVC tvarovky: Který spoj vítězí p...
Oct 28,2026
Závitové nebo Socket: Dva způsoby, jak se připojit k plánu 80 CPVC Otázka se obvykle objeví poté, co je již nastavena specifikace potrubí. Technik závodu nebo vedoucí údržby vybere Schedule 80 CPVC pro jeho c...
dozvědět se více

Zanechte zprávu

Přísná kontrola kvality

Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.
Testování přesného výkonu

Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.

SCH8O/DIN Pneumatický UPVC dvojitý hnaný membránový ventil Znalost oboru

Jak si vybrat pneumatické membránové ventily z UPVC v chemickém průmyslu a průmyslu ochrany životního prostředí?

Pneumatické membránové ventily s dvojitým pohonem z UPVC jsou široce používány v chemickém průmyslu, ochraně životního prostředí a mnoha průmyslových odvětvích s vysokou poptávkou díky své vynikající odolnosti proti korozi, spolehlivému těsnění a lehkým charakteristikám. Níže jsou uvedeny body výběru a analýza typických scénářů různých odvětví:

1. Bezpečná pitná voda a pitná voda
Body výběru: Těleso ventilu musí splňovat hygienické normy pro potraviny (jako je certifikace FDA, NSF), aby bylo zajištěno, že nedochází k vysrážení těžkých kovů; konstrukce se dvěma pohony může zabránit znečištění média zpětným tokem.
Aplikační scénáře: systém dezinfekce vodáren, potrubí pro dodávku čisté vody, obecní vodovodní síť.

2. Hutní průmysl (Hutnictví)
Body výběru: UPVC musí odolat kyselým/alkalickým odpadním vodám z tavení (jako je kyselina sírová, médium kyseliny fluorovodíkové); pneumatický pohon je vhodný pro dálkové ovládání vysokoteplotních dílenských procesů.
Scénáře použití: čištění odpadních kapalin z moření linky, vypouštění odpadních vod z galvanického pokovování, cirkulační systém chladicí vody tavby.

3. Fotovoltaické a elektronické polovodiče
Body výběru: Ultra-vysoké požadavky na čistotu, ventily nesmí odpadávat částice; Odolnost UPVC vůči kyselině fluorovodíkové je vhodná pro procesy čištění plátků.
Aplikační scénáře: řízení odpadních kapalin z fotovoltaické křemíkové kyseliny, doprava polovodičové ultračisté vody, linka na leptání desek plošných spojů.

4. Jaderná energetika
Body výběru: Potřeba projít testem materiálu odolného vůči záření; konstrukce se dvěma pohony zajišťuje nulový únik kapaliny z jaderného odpadu a pneumatické pohony vyžadují certifikaci v nevýbušném provedení.
Aplikační scénáře: čištění nízkoaktivních odpadních vod, potrubí chladiva, systémy přepracování jaderného paliva.

5. Medicína
Body výběru: Vnitřní stěna těla ventilu je hladká a nemá žádné mrtvé rohy, aby se zabránilo mikrobiálnímu růstu; UPVC je kompatibilní s etanolem, chloridem sodným a dalšími látkami.
Scénáře použití: farmaceutický systém čištěné vody, aseptická plnicí linka, potrubí CIP (čištění na místě).

6. Úprava průmyslových vod a odpadních vod
Body výběru: Pro odpadní vody obsahující chlór, vysoký obsah solí nebo organická rozpouštědla je nutné zvolit zahuštěné těleso ventilu z UPVC; pneumatické ovládání lze propojit s PLC pro dosažení automatického dávkování.
Scénáře použití: odpadní vody z odsíření v elektrárnách, neutralizační nádrže v petrochemických závodech a vypouštění odpadních vod barviv v tiskařském a barvířském průmyslu.

Obecné návrhy výběru
Korozivní média: Potvrďte chemickou odolnost UPVC (jako je kyselina chlorovodíková, chlornan sodný atd.);
Obsah částic: Pro kapaliny s vysokým obsahem pevných látek se doporučuje přidat funkci proplachování dutiny ventilu;
Požadavky na automatizaci: Upřednostněte použití inteligentních polohovadel pro přizpůsobení systémové integraci DCS/SCADA.
