vyrobeno na zakázku Kulový kohout SCH8O/DIN UPVC/CPVC Labcock Pro potravinářský průmysl/automobilový průmysl/elektronický

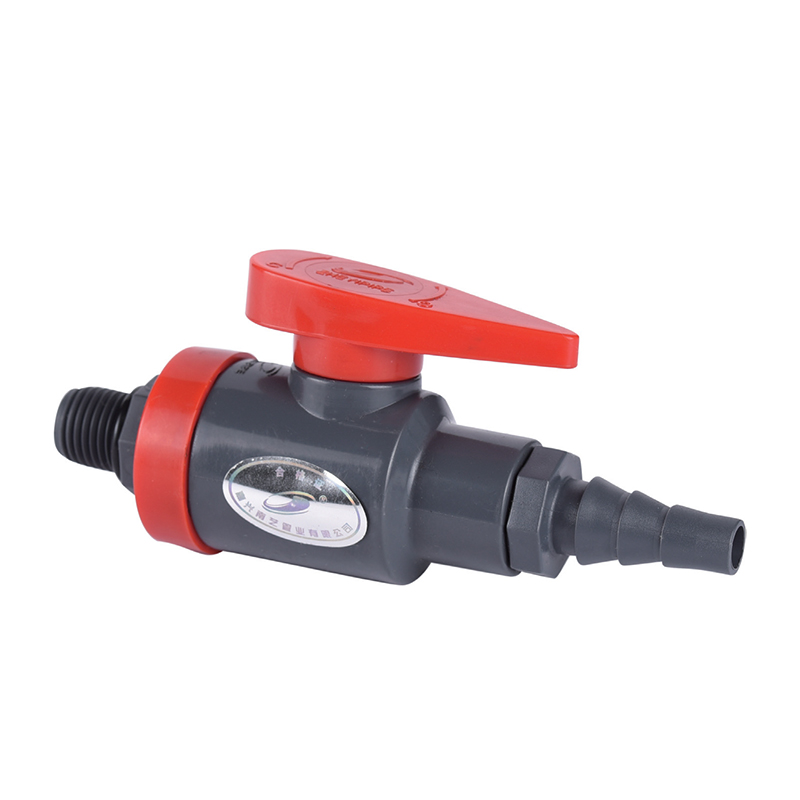

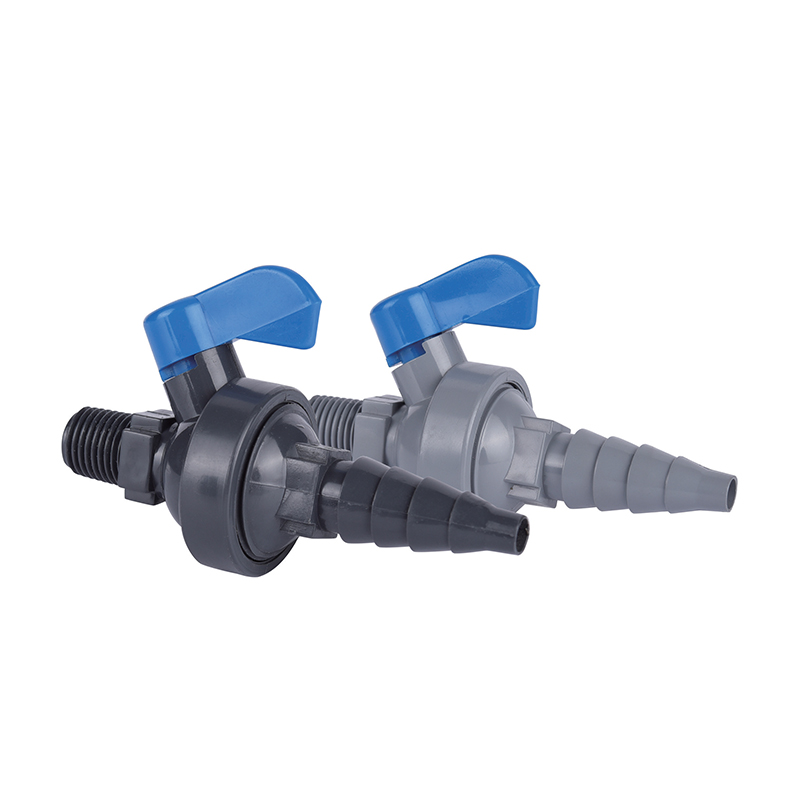

Kulový kohout SCH8O/DIN UPVC/CPVC Labcock

Kulový kohout SCH8O/DIN UPVC/CPVC Labcock

Kulový ventil Labcock je vysoce výkonný ventil široce používaný v průmyslových odvětvích, jako je ropa, chemikálie, energetika a úprava vody. Jeho základní součástí je otočná koule, která reguluje průtok tekutiny nastavením jejího úhlu.

Těsnicí povrch ventilu prochází speciální úpravou, aby si zachoval těsnicí výkon i po dlouhodobém používání, čímž se snižuje riziko úniku. Je vhodný pro různá tekutá média, včetně vody, oleje a plynů.

Kontaktujte nás
  • Kulový kohout SCH8O/DIN UPVC/CPVC Labcock
  • Kulový kohout SCH8O/DIN UPVC/CPVC Labcock
Předchozí：Žádný předchozí produkt
Další：SCH8O/DIN Pneumatický UPVC přírubový membránový ventil
parametr aplikace Technické normy
SCH80 / DIN · LABCOCK · KOMPAKTNÍ IZOLACE
Laboratorní kulový kohout UPVC / CPVC
Montáž na panel · Kompaktní tělo · Plný port · Usazení z PTFE
Kulový kohout SCH80/DIN UPVC/CPVC je kompaktní čtvrtotáčkový izolační ventil pro potrubí s malým průměrem kapalin v laboratorních, přístrojových a vzorkovacích obvodech. Tělo je vylisováno z UPVC nebo CPVC podle rozměrových norem ASTM SCH80 a DIN a koule s plným otvorem zajišťuje neomezený průtok ve jmenovitém otvoru. Sada sedadel z PTFE zajišťuje uzavření proti kyselinám, zásadám, solím a vysoce čisté vodě. Kompaktní tělo umožňuje montáž na panel, což umožňuje upevnění ventilu přes přístrojovou desku nebo stěnu skříně zařízení s rukojetí a výstupem přístupným zepředu. Konfigurace se závitem a zakončením s hadicí pokrývají hadičky a malé potrubní spoje. Ventil je dodáván pro OEM zařízení, vybavení laboratoří, montáž vzorkovací lišty a stavbu poloprovozu.
DN8–DN25 Jmenovitý vývrt
PN10 Tlaková třída
0–93 °C CPVC služba
Montáž na panel Způsob upevnění
Kompaktní instalace
Zkrácená délka těla a vychýlení rukojeti umožňují husté seskupení ventilů na rozdělovačích, vzorkovacích panelech a čelech zařízení, kam se standardní kulové ventily nevejdou.
Upevnění panelu
Těleso přijímá upevnění na panel, takže ventil lze zajistit přes stěnu přístrojové desky s rukojetí a výstupem na straně obsluhy.
Full Port Bore
Kulový průměr odpovídá jmenovité velikosti potrubí, takže vzorkovací a dávkovací potrubí s malým průměrem nezpůsobuje tlakovou ztrátu typickou pro laboratorní ventily s redukovaným kanálem.
Výběr materiálu
UPVC pokrývá obecné chemické zatížení do 60 °C. CPVC rozšiřuje stejný kompaktní ventil na 93 °C pro horká korozivní a vysoce čistá média.
Konstrukce ventilů
Materiál těla UPVC · CPVC
Materiál míče Pochromovaná mosaz · Masivní CPVC
Materiál sedáku PTFE
Ukončete připojení Závit · Háček na hadici · Zásuvka
Rukojeť Páka, pojezd 90°
Odkaz na design ASTM D2467 · DIN 8061/8062
Provozní obálka
UPVC strop 60°C
CPVC strop 93°C
Hodnocení tlaku PN10 při okolní teplotě
Rozsah pH média UPVC 2–12 · CPVC 1–14
Servis vakua 0,5 bar absolutní při 20 °C
Průtoková charakteristika Plný port, nízká tlaková ztráta
Aplikační kontexty
01
Laboratorní a analytické
Reagenční potrubí, odběrové kohoutky, vypouštěcí body a kapalinové okruhy namontované na stole, kde je vyžadována kompaktní izolace.
02
Instrumentace a odběr vzorků
Napájecí vedení analyzátoru, vzorkovací lišty a přístrojové smyčky namontované na panelu vyžadující pozitivní izolaci u malého otvoru.
03
Chemický a farmaceutický
Dávkovací linky, poloprovozní okruhy a CIP zásobují větve manipulující s kyselinami, louhy a čištěnou vodou.
04
Elektronika a ultračistá voda
Odbočky pro ultračistou vodu, zásobovací místa pro mokré lavice a linky pro odběr vzorků elektronické vody.
05
Fotovoltaické a lithiové
Vzorkovací body leptadla a elektrolytu, přívod reagencií s malým průměrem a izolace pilotního vedení.
06
Úprava vody a automobilový průmysl
Kohouty pro odběr vzorků odpadních vod, větve chladicí vody, okruhy mytí dílů a vybavení lakovací linky.
Instalace a manipulace
  • Před montáží ověřte typ koncového připojení a jmenovitý otvor podle plánu potrubí nebo potrubí.
  • Pásku PTFE aplikujte pouze na vnější závity, přičemž první dva závity ponechte volné, aby se páska nedostala do dráhy toku.
  • Ručně utáhněte závitové spoje a poté pomocí páskového klíče nepostupujte o více než jednu až dvě otáčky.
  • Při montáži panelu ověřte tloušťku panelu a rozměry výřezu vůči rozměru upevnění těla.
  • Před natlakováním přesuňte rukojeť o celý její 90° chod, abyste se ujistili, že se koule volně otáčí.
  • Označte otevřené a zavřené polohy ventilu na panelových instalacích, kde není viditelná zarážka rukojeti.
Limity a bezpečnostní opatření
  • UPVC provozní strop je 60°C; CPVC strop je 93°C. Nepřekračujte limit materiálu těla.
  • Hodnocení tlaku is PN10 at ambient temperature and derates with temperature per the published curve.
  • Není určeno pro parní provoz, rychlé tepelné cykly nebo plynná média nad 2 bary.
  • Nepoužívejte CPVC tělíska s koncentrovanými oxidačními kyselinami, jako je kyselina dusičná nad 15%.
  • Nepoužívejte rukojeť jako páku pro vyrovnání potrubí; kroutící moment aplikovaný přes rukojeť může poškodit těsnění vřetene.
  • Při instalaci venku nebo pod střešními okny chraňte tělo před dlouhodobým vystavením UV záření.
  • Na PTFE sedla nebo těsnění vřeten neaplikujte maziva na ropné bázi.
Otázky inženýrství a nákupu
Jaká koncová připojení jsou k dispozici?
V závislosti na jmenovitém vrtání jsou k dispozici závitové konce, konce hadic s ozubem a hrdlové konce pro rozpouštědla. Závitové konce jsou vhodné pro malé potrubní a přístrojové armatury, konce hadicových ostnů jsou vhodné pro flexibilní hadičky v laboratorních obvodech a hrdlové konce jsou vhodné pro potrubí s malým průměrem přivařované rozpouštědlem. V dotazu uveďte typ připojení a standard.
Jak je specifikován rozměr montáže panelu?
Uveďte tloušťku panelu a požadovaný průměr výřezu nebo upevňovací závit. Upevňovací rozměr tělesa ventilu a maximální tloušťka panelu, do kterého se vejde, jsou potvrzeny v potvrzení objednávky, takže panel lze navrtat dříve, než ventil dorazí na místo.
Je ventil vhodný pro odběr vzorků?
Ano. Díky plnému otvoru a kompaktnímu tělu je ventil vhodný pro odběr vzorků a přívodní potrubí analyzátoru. Pro odběr vzorků s vysokou čistotou specifikujte tělo CPVC s PTFE sedlem a ověřte, že typ koncového připojení nezavádí mrtvý objem v místě odběru.
Jaké certifikáty doprovázejí zásilku?
Standardně se vydávají certifikáty shody odkazující na ASTM D2467 a DIN 8061/8062. Zprávy o materiálu šarže a záznamy o tlakových zkouškách jsou k dispozici na vyžádání u balíků projektové dokumentace. Certifikáty pro třídy kompatibilní s FDA jsou k dispozici tam, kde je tělo UPVC specifikováno pro styk s pitnou vodou nebo potravinami.
Jaká je doporučená náhradní politika pro panelové instalace?
Pro sestavy panelů podržte jeden náhradní ventil na deset instalovaných jednotek každé kombinace otvoru a materiálu a malou zásobu sad sedel z PTFE. Vzhledem k tomu, že ventil je kompaktní a vzhledem k sestavě panelu má nízké náklady, náhradní díly na úrovni jednotky jsou obvykle praktičtější než výměna sedla na místě u malých otvorů.
Dodává se pro výrobu OEM zařízení, vybavení laboratoří, montáž vzorkovacích lyžin a stavbu pilotních závodů v chemickém, metalurgickém, fotovoltaickém, jaderném, lithiovém, elektronickém polovodičovém, potravinářském, farmaceutickém, automobilovém a průmyslovém odvětví úpravy vody. Mediální pokrytí zahrnuje kyselé a alkalické kapaliny, ultračistou vodu, pitnou vodu, elektronickou vodu a průmyslové odpadní vody.
ASTM D2467 DIN 8061/8062 PN10 Plný port Montáž na panel Sedací PTFE
Doporučené produkty
Společnost
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína Kulový kohout SCH8O/DIN UPVC/CPVC Labcock Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku Kulový kohout SCH8O/DIN UPVC/CPVC Labcock Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Národní špičkový podnik
  • Osvědčení
  • Osvědčení
Zprávy
Zanechte zprávu
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Přísná kontrola kvality

    Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

    Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testování přesného výkonu
    Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

    ● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
    ● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
    ● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
    ● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
    ● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.

Kulový kohout SCH8O/DIN UPVC/CPVC Labcock Znalost oboru

Průvodce výběrem a aplikací Kulový ventil Labbock v průmyslovém potrubním systému

V průmyslovém potrubním systému je kulový ventil Labbock široce používán v mnoha klíčových odvětvích díky svému spolehlivému těsnění, odolnosti proti korozi a dlouhé životnosti. Různé pracovní podmínky mají různé požadavky na materiál, úroveň tlaku a těsnicí výkon kulových kohoutů. Níže jsou uvedeny body výběru a analýza scénáře aplikace kulového ventilu Labbock v různých průmyslových odvětvích:

1. Bezpečná pitná voda a pitná voda
Požadavky na výběr: Použijte potravinářskou nerezovou ocel (jako je SS316) nebo těsnění EPDM, aby se zabránilo srážení těžkých kovů a splňovaly hygienické normy (jako jsou FDA, WRAS).
Aplikační scénáře: Městská vodovodní síť, úpravna vody, systém dodávky pitné vody, vyžadující nulový únik, aby se zabránilo znečištění.

2. Hutní průmysl
Požadavky na výběr: Vysoká teplotní odolnost, odolnost proti opotřebení, materiál těla ventilu je obvykle uhlíková ocel nebo legovaná ocel a těsnění jsou kovová tvrdá těsnění nebo PTFE, aby se přizpůsobila vysoce prašným a vysoce korozním médiím (jako je kaše, vysokoteplotní spaliny).
Aplikační scénáře: chladicí systém vysoké pece, výrobní linka pro válcování oceli, řízení korozivních kapalin v hutích.

3. Fotovoltaický průmysl
Požadavky na výběr: vysoká čistota, nízké znečištění částicemi, tělo ventilu je vyrobeno z ultračisté nerezové oceli (SS316L) a těsnící materiál je PTFE nebo perfluoretherová pryž (FFKM), aby se zabránilo kontaminaci silikonovým materiálem.
Aplikační scénáře: výroba polysilikonu, přeprava chemických kapalin v procesu výroby solárních článků a řízení vysoce čistých plynů.

4. Jaderná energetika
Požadavky na výběr: odolnost proti záření, odolnost vůči vysokému tlaku a vysoké teplotě, musí odpovídat certifikaci jaderné třídy ASME III, materiálem je obvykle grafitové těsnění z nerezové oceli, aby byla zajištěna spolehlivost za extrémních pracovních podmínek.
Aplikační scénáře: systém chlazení jaderných ostrovů, zpracování kapalného radioaktivního odpadu, izolace hlavního parovodu.

5. Elektronický polovodič
Požadavky na výběr: ultra vysoká čistota, chemická odolnost proti korozi, tělo ventilu je vyrobeno z elektrolyticky leštěné nerezové oceli 316L a těsnění může být obloženo PTFE nebo PFA, aby se zabránilo kontaminaci částicemi a kovovými ionty.
Scénáře použití: výroba plátků, dodávka leptací kapaliny, systém ultračisté vody (UPW).

6. Medicína
Požadavky na výběr: sterilní provedení, snadné čištění (CIP/SIP), materiál musí splňovat normy GMP, obvykle těsnění z nerezové oceli 316L EPDM/FKM.
Aplikační scénáře: kontrola biofarmaceutických tekutin, systém vody pro injekci (WFI), dodávka sterilního kultivačního média.

7. Úprava průmyslových vod
Požadavky na výběr: odolnost proti korozi, usazování vodního kamene, vhodné pro kyselá a alkalická média, volitelný ventil s PVC obložením nebo duplexní nerezová ocel, těsnění EPDM nebo Viton.
Aplikační scénáře: cirkulační chladicí voda, systém reverzní osmózy (RO), zařízení pro dávkování chemikálií.

8. Průmyslové odpadní vody
Požadavky na výběr: odolnost proti korozi, odolnost proti opotřebení, materiál tělesa ventilu může být litinový epoxidový povlak nebo duplexní ocel, používají se těsnění PTFE nebo NBR, vhodné pro odpadní vody obsahující částice a vysoký obsah soli.
Aplikační scénáře: čistírny odpadních vod, galvanické čištění odpadních vod, systémy vypouštění chemických odpadních vod.

Shrnutí klíčových faktorů při výběru
Vlastnosti média: korozivnost, obsah částic, teplota/tlak.
Materiálové přizpůsobení: nerezová ocel, slitina, výběr plastového obložení.
Technologie těsnění: měkké těsnění (EPDM, PTFE) nebo kovové tvrdé těsnění.

Průmyslová certifikace: jako ASME, FDA, GMP, standardy jaderné kvality atd.
