SCH8O/DIN UPVC/CPVC elektrický klapkový ventil

Elektrická klapka má jednoduchou konstrukci, malé rozměry, nízkou hmotnost a nízkou spotřebu materiálu. Vyznačuje se malým hnacím momentem, takže se snadno a rychle ovládá. Ventil nabízí možnosti regulace průtoku a těsnící výkon, čímž je dosaženo dobrého utěsnění za podmínek nízkého tlaku. Na základě způsobu připojení mohou být elektrické klapky klasifikovány jako přírubové nebo destičkové; způsobem pohonu mohou být ruční, pneumatické nebo elektrické; podle konstrukce mohou být typu excentrického kotouče, typu svislé desky, typu šikmé desky nebo typu páky; a podle typu těsnění mohou být měkké nebo tvrdé.

Kontaktujte nás

Předchozí：SCH8O/DIN Pneumatický UPVC dvojitý hnaný membránový ventil
Další：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

parametr aplikace Technické normy

(1) Materiál: UPVC, CPVC
(2) Velikost: 2"-12", DN50-DN300, dn63-dn315
(3) Normy: ANSI, DIN
(4) Připojení: příruba
(5) Pracovní tlak: 150PSI, 1,0MPa
(6) Provozní teplota: UPVC(-10°C-60°C), CPVC(-10°C-90°C)
(7) Barva těla: UPVC (tmavě šedá), CPVC (světle šedá)

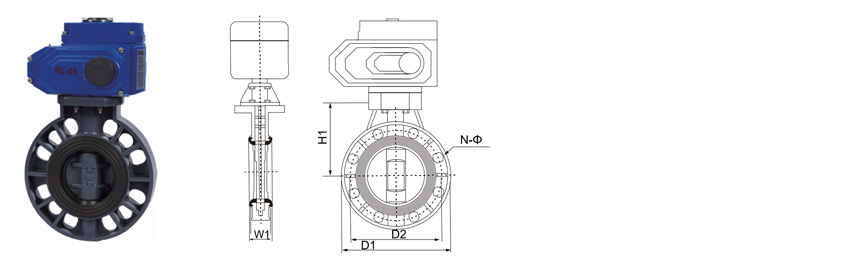

VELIKOST/NOM.	dn63	dn75	dn90	dn110	140 dn	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Točivý moment (N ·M)	10	10	15	22	40	45	65	-	-

Specifikace elektrického pohonu

Kulový ventil	Model	Maximální výstupní točivý moment	Doba působení 90°		Výstupní hřídel	Motor	Jmenovitý proud
Kulový ventil	Model	N·M	Speciální	Standardní	mm	W	AC 220V/A	AC 380V/A	DC 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
140 dn	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15.5.90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15.5.90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	5/15/40	40	27 * 27 $ $	118	1	0.5	9

SCH80 / DIN · ELEKTRICKÉ OVLÁDÁNÍ · NAPÁJENÍ B2B

Elektrický motýlový ventil UPVC / CPVC

Oplatka / Lug $ $ · On-Off & Modulating · ISO 5211 · PN10–PN16

Elektrický motýlový ventil SCH80/DIN UPVC/CPVC je automatický čtvrtotáčkový regulační ventil průtoku pro průmyslové potrubní systémy manipulující s korozivními a vysoce čistými médii. Ventil kombinuje termoplastickou destičku nebo těleso očka s elektrickým pohonem, což umožňuje dálkové zapínání a vypínání nebo modulované ovládání bez pneumatického přívodu vzduchu. Kotouč se otáčí o 90 stupňů v rámci vyměnitelné pružné vložky, která je k dispozici v EPDM, PTFE nebo FKM, aby zajistila vypnutí v celém jmenovitém rozsahu tlaku. Materiály tělesa a kotouče jsou UPVC pro obecné chemické provozy a CPVC pro provoz do 93 °C. Vrtání přírub se řídí vzory DIN PN10/PN16 nebo ANSI Class 150 a rozhraní pohonu odpovídá ISO 5211 pro přímou montáž polohovadel, koncových spínačů a ručního ovládání. Série je dodávána pro integraci OEM, zadávání projektů a programy modernizace závodu.

DN40–DN300 Nominální velikost

PN10 / PN16 Tlaková třída

0–93 °C CPVC služba

24/110/230V Napájení pohonu

Elektrické ovládání bez přívodu vzduchu

Vhodné pro provozy, kde je infrastruktura stlačeného vzduchu nedostupná nebo nespolehlivá. Zapojení akčního členu se integruje s řídicími smyčkami PLC, DCS a SCADA.

Design vyměnitelné vložky

Pružná vložka je opravitelná součást. Výměna vložky obnoví těsnicí výkon bez výměny tělesa, disku nebo pohonu.

Kompaktní instalovaný půdorys

Konstrukce destičky snižuje délku a hmotnost tváří v tvář ve srovnání s kulovými ventily s ekvivalentním vrtáním, čímž snižuje požadavky na podporu a prostor.

Sledovatelnost materiálu

Materiály těla, disku a vložky jsou dokumentovány pro každou šarži. Ke každé zásilce jsou vystaveny certifikáty shody a zprávy o materiálu.

Konfigurace ventilu

Materiál těla UPVC · CPVC

Materiál disku Pevný UPVC / CPVC · Tvárná litina s povlakem

Možnosti vložky EPDM · PTFE · FKM (Viton)

Styl těla Oplatka · Ouška

Vrtání příruby DIN PN10/PN16 · ANSI třída 150

Tváří v tvář DIN EN 558 Series 20 / API 609

Odkaz na design ASTM D2467 · DIN 8061/8062 · ISO 16136

Pohon a ovládání

Funkce Zapnuto-vypnuto · Modulační

Napájecí napětí 24V AC/DC · 110V AC · 230V AC

Ovládací vstup Spínací kontakt · 4–20 mA · 0–10 V

Zpětná vazba Koncové spínače · Poloha 4–20 mA

Kryt IP65 standard · IP67 volitelný

Ruční ovládání Ruční kolo nebo páka spojky

Montážní rozhraní Přímá montáž ISO 5211

Matice výběru vložky

Vložka Vhodnost médií Teplotní strop Odolnost proti oděru

EPDM Voda, slabé kyseliny, zásady, chladicí média 80 °C Mírný

PTFE Silné kyseliny, rozpouštědla, vysoce čistá média 93°C Nízká

FKM Uhlovodíky, oleje, oxidační činidla 90 °C Mírný

Volba vložky musí být potvrzena podle skutečné procesní chemie, koncentrace a provozní teploty před uvolněním objednávky.

Průmyslové pokrytí a procesní média

Chemie a metalurgie Přenos kyselin, dávkování louhu, moření linky, řízení přívodu do reaktoru

Fotovoltaické a lithiové Cirkulace leptací lázně, přenos elektrolytu, manipulace se solankou

Jaderná a energetická pomocná Pomocné chladicí smyčky, demineralizovaná voda, chemické vstřikovací linky

Elektronický polovodič Ultračistý rozvod vody, elektronická voda, zásobování mokrou lavicí

Potraviny a farmacie Pitná voda, čištěná voda, přívodní a vratné smyčky CIP

Automobilová a průmyslová voda Cirkulace barev, mytí dílů, neutralizace průmyslových odpadních vod

Požadavky na uvedení do provozu

Před uvolněním dodávky ověřte vzor vrtání příruby a rozměr čela proti izometrickému potrubí.
Ověřte napájecí napětí akčního členu a typ řídicího signálu s architekturou řízení závodu.
Nainstalujte destičkové ventily uprostřed mezi příruby s kotoučem v zavřené poloze, abyste chránili vložku během utahování šroubů.
Utáhněte šrouby příruby do kříže na hodnotu uvedenou v montážním listu pro konkrétní jmenovitou velikost.
Dokončete elektricky úplný cyklus otevření-zavření a před natlakováním systému potvrďte zpětnou vazbu koncového spínače.
U modulačních jednotek proveďte kalibraci zdvihu 4–20 mA a zaznamenejte křivku zpětné vazby polohy.

Limity aplikace

Servisní strop UPVC karoserie je 60°C; Strop tělesa CPVC je 93°C. Strop vložky může být nižší a řídí konečné hodnocení.
Není určeno pro parní provoz nebo pro rychlé tepelné cyklování.
EPDM vložka není kompatibilní s uhlovodíkovými rozpouštědly, oleji nebo silnými oxidačními činidly.
PTFE vložka se nedoporučuje pro média s vysokým obsahem abrazivních pevných látek.
Při manipulaci s abrazivními nebo krystalizujícími médii se vyhněte trvalému provozu v rozsahu 5–85 % otevřeného prostoru.
Utahovací moment šroubu příruby nad specifikovanou hodnotu může prasknout termoplastové těleso, zejména u DN80 a výše.
Venkovní instalace vyžaduje UV stabilizaci karoserie nebo vnější ochranný nátěr.

Nákupní a inženýrské otázky

Jaké informace jsou nutné k vystavení nabídky?

Uveďte jmenovitou velikost, materiál tělesa, materiál vložky, normu vrtání příruby, tlakovou třídu, provozní teplotu, procesní médium a koncentraci, funkci pohonu (zapnuto-vypnuto nebo modulační), napájecí napětí a požadovaný řídicí signál. Množství a harmonogram dodávek jsou také potřebné pro komerční hodnocení.

Jsou dodávány materiálové a zkušební certifikáty?

Ano. Standardně se vydávají certifikáty shody odkazující na ASTM D2467 a DIN 8061/8062. Zprávy o materiálu na úrovni šarží, záznamy o zkouškách pláště a těsnění a kalibrační listy pohonu jsou k dispozici na vyžádání pro balíčky projektové dokumentace.

Jak je dimenzován pohon pro daný ventil?

Dimenzování pohonu je založeno na vytržení ventilu a momentu chodu při maximálním diferenčním tlaku, vynásobeném bezpečnostním faktorem. Teplota média, materiál vložky a frekvence cyklů jsou zahrnuty do výpočtu. Vybraný model servomotoru a jeho momentová rezerva jsou uvedeny na potvrzení objednávky.

Může být ventil dodán pro slepý provoz?

Slepý provoz vyžaduje konfiguraci těla oka se závitovými vložkami na obou čelech přírub. Tělesa plátků jsou držena průchozími šrouby a nejsou vhodná pro izolaci sekce po proudu, zatímco potrubí proti proudu zůstává pod tlakem.

Jaké je doporučené držení náhradních dílů?

Doporučené náhradní díly jsou jedna vložka a jedna sada přírubových těsnění na deset ventilů v nepřetržitém provozu plus jeden pohon na regulační smyčku pro kritický provoz. Inventář vložek by měl být založen na dominantním médiu a teplotě v závodě spíše než na samotném počtu ventilů.

Dodává se pro integraci OEM, nákup projektů EPC a programy modernizace závodů v chemickém, metalurgickém, fotovoltaickém, jaderném, lithiovém, elektronickém polovodičovém, potravinářském, farmaceutickém, automobilovém a průmyslovém odvětví úpravy vody. Mediální pokrytí zahrnuje kyselé a alkalické kapaliny, ultračistou vodu, pitnou vodu, elektronickou vodu a průmyslové odpadní vody.

Společnost

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína SCH8O/DIN UPVC/CPVC elektrický klapkový ventil Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku SCH8O/DIN UPVC/CPVC elektrický klapkový ventil Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát

Zprávy

Ventily UPVC a CPVC: Lepší kontrola průtoku v chemických z...
Nov 03,2026
První známkou toho, že chemické vedení ztrácí kontrolu, je jen zřídka prasklé potrubí. Je to ventil, který se stále otáčí, ale již se nevypíná, nebo rukojeť, která nyní potřebuje k pohybu dvě ruce. Na ...
dozvědět se více
Jak výrobci CPVC armatur zajišťují kvalitu: Průvodce proce...
Oct 30,2026
Tvarovka z chlorovaného polyvinylchloridu (CPVC), která projde vizuální kontrolou, může stále selhat na první horké chemické lince, pokud se směs během lisování degradovala, pokud je hloubka hrdla pod minimem nebo ...
dozvědět se více
Závitové vs soketové 80 CPVC tvarovky: Který spoj vítězí p...
Oct 28,2026
Závitové nebo Socket: Dva způsoby, jak se připojit k plánu 80 CPVC Otázka se obvykle objeví poté, co je již nastavena specifikace potrubí. Technik závodu nebo vedoucí údržby vybere Schedule 80 CPVC pro jeho c...
dozvědět se více

Zanechte zprávu

Přísná kontrola kvality

Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.
Testování přesného výkonu

Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.
