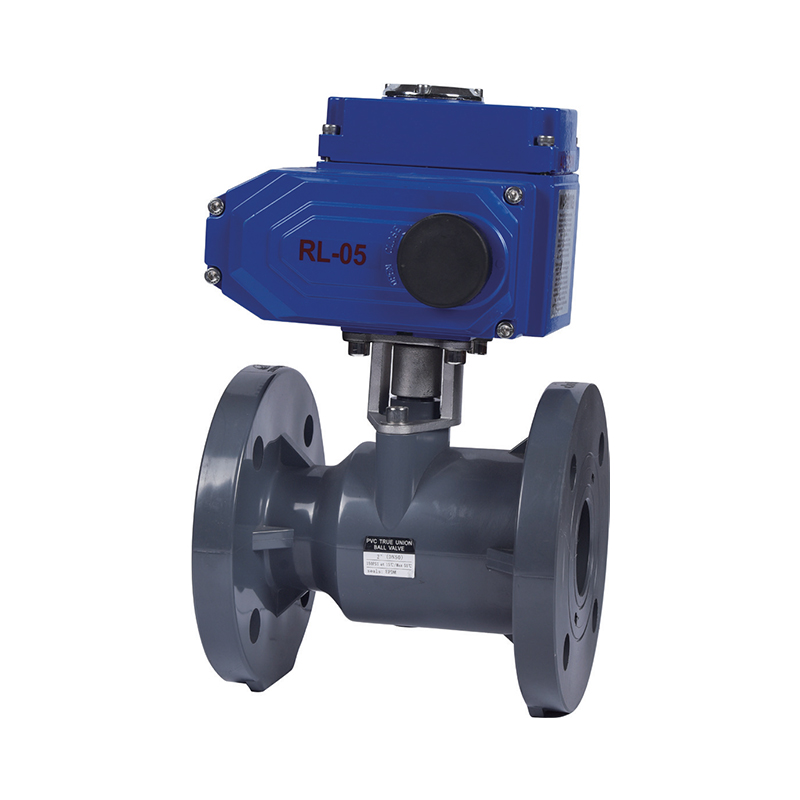

Elektrická přírubová kuličkový ventil

Definující rys elektrické přírubové kulové ventil je, že jeho uzavírací složka (koule) se otáčí kolem osy stonku, obvykle umožňuje otevření nebo zavírání ventilu otočením 90 °. Může se pochlubit těsnicí výkonností, vysokou kapacitou průtoku, odolností proti nízkému průtoku, jednoduchou strukturou, snadnou údržbou a dlouhou životností. Průchod tělesa ventilu má stejný průměr jako připojený potrubí, což umožňuje médiu protékat téměř bez ztráty. Proto se často používá v aplikacích vyžadujících přísné těsnění, jako je kontrolu plynů, kapalin, páry a médií obsahující vláknité nečistoty. Elektrické přírubové kulové ventily jsou široce aplikovány v průmyslových odvětvích, jako je ropa, chemikálie, metalurgie, lehký průmysl, tvorba papíru, elektrárny a chlazení. Zejména se běžně používají jako nouzové uzavírací ventily v olejových skladbách, chemických zařízeních a potrubích plynových nádrží. V případě mimořádných událostí, jako jsou požáry způsobené úniky oleje nebo nebezpečných materiálů, se elektrický ventil příruby automaticky vypne bez manuálního provozu, účinně zabrání sekundárním nehodám, snižování poškození majetku a ochranu bezpečnosti personálu. . .

Kontaktujte nás

Předchozí：Pneumatický ventil motýlů
Další：Pneumatický kuličkový ventil

parametr aplikace Technické normy

(1) Materiál: UPVC, CPVC
(2) Velikost: 2 "-12", DN50-DN300, DN63-DN315
(3) Normay: ANSI, RÁMUS
(4) Spojení: příruba
(5) Pracovní tlak: 150psi, 1,0 MPA
(6) Provozní teplota: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Barva těla: UPVC (tmavě šedá), CPVC (světle šedá)

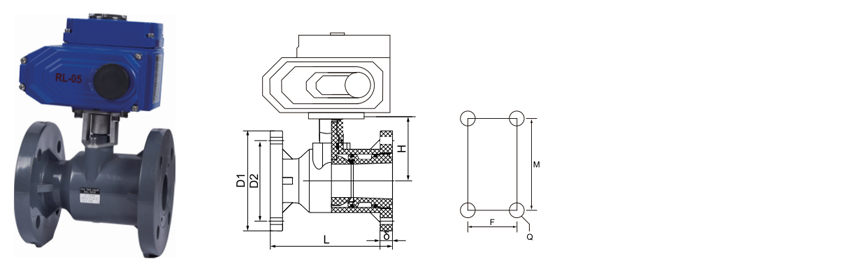

Velikost/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	RÁMUS	85	100	110	125	145	160	180	210	240
	ANSI	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4---14	4 -18	4 -18	4 -18	4 -18	8 -18	8 -18	8 -18	8 -18
	ANSI	4 -16	4 -16	4 -16	4-19	4-19	4-19	4-19	8-22	8-22
	Jis	4-19	4-19	4-19	4-19	4-19	8 -19	8 -19	8-23	8-23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Točivý moment (n · m)		4	6	8	12	18	26	35

Specifikace elektrického pohonu

Kulový ventil	Model	Maximální výstupní točivý moment	Akce Čas 90 °		Výstupní hřídel	Motor	Hodnocený proud
Kulový ventil	Model	N · m	Speciální	Standard	mm	W	Ac 220V/a	Ac 380V/a	DC 24V/a
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	30/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	30/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	5/15/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5

Společnost

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína Elektrická přírubová kuličkový ventil Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku Elektrická přírubová kuličkový ventil Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát

Zprávy

Chemické a lithiové odolné vůči UPVC/CPVC ventily (DIN/ANS...
Jun 26,2025
V náročném světě manipulace s průmyslovou tekutinou je výběr vhodných ventilů prvořadý pro bezpečnost, účinnost a dlouhověkost. Při jednání s korozivními chemikáliemi, včetně různých kyselin, bází a zejména lithiových...
dozvědět se více
Ultimate Guide to UpvC potrubí pro chemický a lithiový prů...
Jun 19,2025
UPVC (neplastizovaný polyvinylchlorid) potrubí se široce používají při chemickém zpracování, extrakci lithia a vysokotlaké průmyslové aplikace kvůli jejich odolnosti proti korozi, trvanlivosti a dodržování mezin...
dozvědět se více
Vysoce výkonné trubky UPVC pro drsné průmyslové prostředí
Jun 12,2025
UPVC potrubí se široce používají v průmyslových odvětvích vyžadujících výjimečnou chemickou odolnost a trvanlivost. Tento článek zkoumá klíčové vlastnosti UPVC potrubí s vysokou chemickou odolností pro lithiový ...
dozvědět se více

Zanechte zprávu

Přísná kontrola kvality

Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.
Testování přesného výkonu

Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.

Elektrická přírubová kuličkový ventil Znalost oboru

Scénáře aplikací a výhody Elektrické přírurové kulové ventily v průmyslových automatizačních systémech

Elektrické přírubové kulové ventily hrají důležitou roli v průmyslových automatizačních systémech kvůli jejich rychlé reakci, vysokému těsnění, dálkovému ovládání a dalším charakteristikám. Následuje jeho typické aplikace a základní výhody ve více klíčových odvětvích:

1. Bezpečná pitná voda
Aplikace: Používá se v sítích přívodních potrubích s vodou, přepínání stanic čerpadla a dezinfekční systémy ve vodních závodech, aby bylo zajištěno přesné kontroly toku vody.
Výhody: Elektrický pohon může být integrován do systému SCADA k dosažení bezobslužného nastavení a zabránění rizik znečištění vody.

2. metalurgie
Aplikace: Přepínání a regulace vysokoteplotních a vysokotlakých plynů (jako je plynná pec) a systémy chladicí vody.
Výhody: Materiály rezistentní na korozi (jako je nerezová ocel) se mohou vyrovnat se silnou kyselinou a alkalickou médiem a návrh odolné vůči výbuchu se přizpůsobuje drsnému prostředí.

3. fotovoltaické
Aplikace: Chemická transport (jako je kyselina, inertní plyn) ve výrobě křemíkových materiálů a systémy pro obnovu odpadních vod.
Výhody: Vysoké těsnění zabraňuje škodlivému úniku a elektrické ovládání odpovídá rytmu automatizovaných výrobních vedení.

4. jaderná energie
Aplikace: Izolace a vypouštění systému chlazení jaderného ostrova a potrubí radioaktivní čištění odpadních vod.
Výhoda: V souladu s normami jaderné bezpečnosti (jako je certifikace ASME III) a v případě selhání lze je vypnout.

5. Elektronický polovodič
Aplikace: Přesné dodávání ultrapurové vody (UPW) a speciálních plynů (jako je dusík a argon).
Výhoda: Leštění ošetření vnitřní stěny tělesa ventilu (RA <0,4 μm), aby se zabránilo kontaminaci částic a zajistilo čistotu procesu.

6. Medicína
Aplikace: Purifikovaná voda, parní sterilizace (SIP) a CIP čisticí systémy ve farmaceutických procesech.
Výhoda: Strukturální design bez mrtvých úhlu splňuje požadavky GMP a vyhýbá se růstu mikroorganismů.

7. Průmyslové úpravy vody
Aplikace: Cirkulační chladicí voda, předběžná ošetření reverzní osmózy (RO) a kontrola dávkování léčiva.
Výhoda: Podporujte komunikaci Modbus/Profibus a propojení s PLC pro realizaci inteligentního dávkování.

8. Průmyslová odpadní voda
Aplikace: Neutralizace, přepínání a vypouštění potrubí pro čištění odpadních vod na bázi kyseliny.
Výhody: Pečeť PTFE jsou vysoce odolná proti korozi a elektrické ovladače lze naprogramovat tak, aby vyhovovaly občasným výbojovým potřebám.
