Zheyi Pipeline (Wuhan) Co., Ltd.
vyrobeno na zakázku SCH8O/DIN UPVC/CPVC Ⅱ Spoj Pro potravinářský průmysl/automobilový průmysl/elektronický

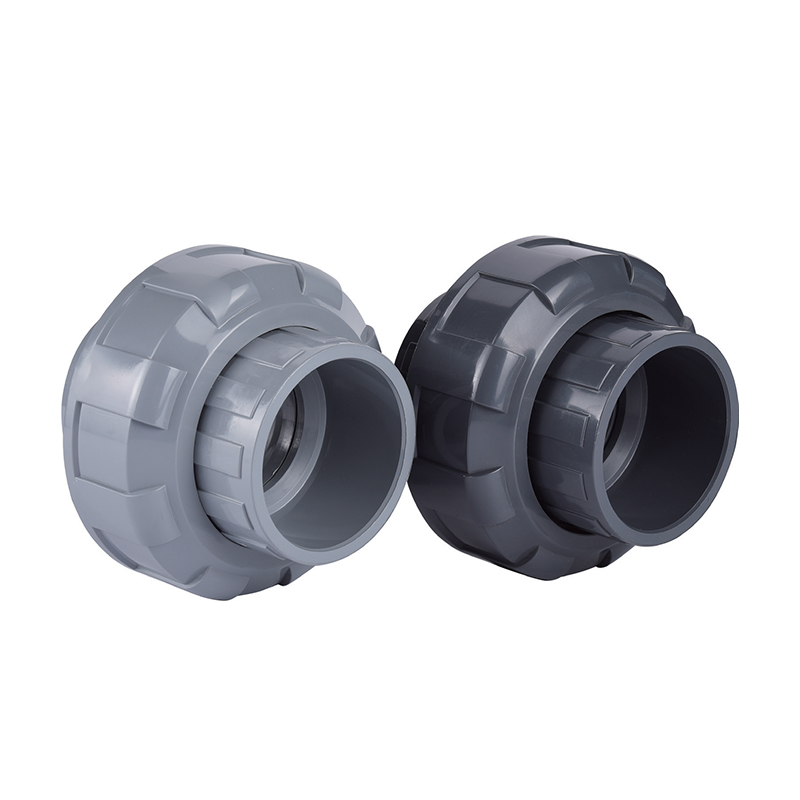

SCH8O/DIN UPVC/CPVC Ⅱ Spoj

SCH8O/DIN UPVC/CPVC Ⅱ Spoj

Spoj UPVC/CPVCⅡ vykazuje vlastnosti proti stárnutí, zachovává fyzikální a chemické vlastnosti i v drsném prostředí. Jeho konstrukce umožňuje rychlou a snadnou instalaci bez složitých nástrojů, šetří čas a náklady.

Spojka nabízí výjimečný těsnící výkon, účinně zabraňuje úniku a zajišťuje stabilitu a bezpečnost systému.

Kontaktujte nás
  • SCH8O/DIN UPVC/CPVC Ⅱ Spoj
Předchozí：Sedlový kloub SCH8O/DIN UPVC/CPVC
Další：SCH8O/DIN UPVC/CPVC Ⅰ Spoj

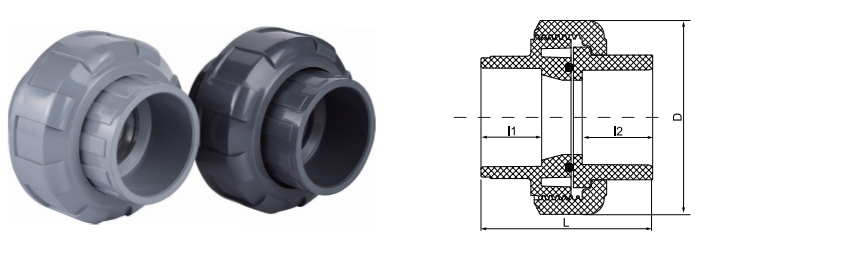

parametr aplikace Technické normy

  • dn

    DN

    D

    L

    I1

    I2 $ $

    20

    15

    56

    54

    22

    22

    25

    20

    63

    65

    22

    22

    32

    25

    75

    71

    24

    24

    40

    32

    85

    80

    28

    28

    50

    40

    99

    89

    31

    31

    63

    50

    118

    98

    38

    38

SCH80 / DIN · TŘÍDÍLNÁ UNION
Spojka UPVC / CPVC typu II
Hrdlo nebo závit · Těsnění EPDM/FKM · Duální standard
Spojka SCH80/DIN UPVC/CPVC II je kritická součást navržená pro bezpečné připojení a snadnou údržbu průmyslových termoplastických potrubních systémů. Tato spojka byla navržena tak, aby splňovala jak ASTM Schedule 80, tak metrické normy DIN, a vyznačuje se třídílnou konstrukcí, která umožňuje rozpojování částí potrubí bez přerušení vedení. Varianta UPVC (Neměkčený polyvinylchlorid) poskytuje chemickou odolnost pro obecnou úpravu vody a transport korozivních kapalin, zatímco verze CPVC (chlorovaný polyvinylchlorid) je specificky využívána pro aplikace při vyšších teplotách a agresivní chemické zpracování. Přesně obrobené závity a vysoce kvalitní O-kroužky EPDM nebo FKM zajišťují nepropustné těsnění za podmínek jmenovitého tlaku, což z něj činí standardní volbu pro vysoce čisté a průmyslové kapaliny.
01
Duální standardní kompatibilita
K dispozici ve specifikacích SCH80 (ASTM) a DIN pro bezproblémovou integraci do různých mezinárodních konfigurací potrubí.
02
Všestrannost materiálu
Volitelné UPVC pro kapaliny korozivní při okolní teplotě a CPVC pro chemickou odolnost při zvýšených teplotách až do 93 °C (200 °F).
03
Udržovatelnost systému
Konstrukce spojky usnadňuje rychlou výměnu ventilů nebo zařízení a zkracuje prostoje v prostředí s nepřetržitým zpracováním.
04
Chemická setrvačnost
Nekorozivní termoplastický materiál zabraňuje vyplavování iontů a udržuje čistotu média v citlivých elektronických nebo farmaceutických aplikacích.
Technické specifikace
Možnosti materiálu
UPVC (šedá), CPVC (světle šedá/béžová)
Hodnocení tlaku
PN16 nebo SCH80 (liší se podle velikosti a teploty)
Typ připojení
Zásuvka (rozpouštědlový cement) nebo závitová (NPT/PT)
Těsnicí materiál
O-kroužky EPDM nebo FKM (Viton).
Standardní soulad
ASTM D2467, ASTM F439, DIN 8063
Primární aplikační scénáře
▣
Polovodiče a elektronika
Přeprava ultračisté vody (UPW) a chemikálií elektronické kvality, kde je nutné eliminovat kovové znečištění.
▣
Chemie a metalurgie
Doprava kyselin, zásad a solí v pokovovacích linkách, mořicích procesech a systémech dávkování chemikálií.
▣
Obnovitelná energie
Potrubí pro výrobu fotovoltaických (PV) článků a zpracování elektrolytu lithium-iontových baterií.
▣
Úprava průmyslové vody
Nakládání s průmyslovými odpadními vodami, odsolování mořské vody a rozvody pitné vody.
▣
Potraviny a farmacie
Sanitární přeprava deionizované vody a řešení pro čištění na místě (CIP).
Pokyny pro instalaci
  • Svařování rozpouštědlem: Ujistěte se, že konce trubek jsou čtvercové a zbavené otřepů. Použijte vhodný základní nátěr a rozpouštědlový cement specifický pro daný materiál (UPVC vs. CPVC), abyste zajistili molekulární vazbu.
  • Kontrola O-kroužku: Před montáží ověřte, že je O-kroužek správně usazen ve své drážce a není na něm nečistoty, aby se zabránilo úniku obtokem.
  • Ruční utahování: Spoje by měly být obecně utahovány rukou. Vyhněte se nadměrnému utahování klíči, protože nadměrná síla může způsobit praskání součástí termoplastických matic.
  • Podmínky skladování: Skladujte v chladném a suchém prostředí mimo přímé vystavení UV záření, aby se zabránilo dlouhodobé degradaci struktury polymeru.
  • Tepelná roztažnost: Při použití ve vysokoteplotních vedeních CPVC zajistěte, aby potrubní systém obsahoval adekvátní dilatační smyčky, aby se zabránilo mechanickému namáhání spojů.
Údržba a kontrola
  • Pravidelně kontrolujte převlečnou matici, zda nevykazuje známky tečení nebo praskání, zejména v tepelných aplikacích s vysokým cyklem.
  • Při jakékoli demontáži vyměňte O-kroužky. Opětovné použití stlačených nebo starých těsnění narušuje integritu úniku.
  • U CPVC spojů v horkém chemickém provozu kontrolujte každoročně změnu barvy nebo změkčení povrchu jako indikátorů chemického napadení.
  • Na závity nebo O-kroužky nepoužívejte maziva na ropné bázi. Používejte pouze maziva na bázi silikonu nebo PTFE schválená pro termoplasty.
  • Při opětovném připojení po údržbě se ujistěte, že jsou závity čisté a nepoškozené. Křížové závitování vede k okamžitému selhání těsnění.
Certifikace ASTM D2467
Vyhovuje ASTM F439
Schváleno podle DIN 8063
Kompatibilní s UPVC / CPVC
Těsnění EPDM · FKM
Tyto svazky jsou široce rozmístěny v chemickém, metalurgickém, fotovoltaickém, jaderném, lithiovém, elektronickém polovodičovém, potravinářském, farmaceutickém, automobilovém a průmyslovém průmyslu úpravy vody pro manipulaci s kyselými a alkalickými kapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a průmyslovými odpadními vodami.
