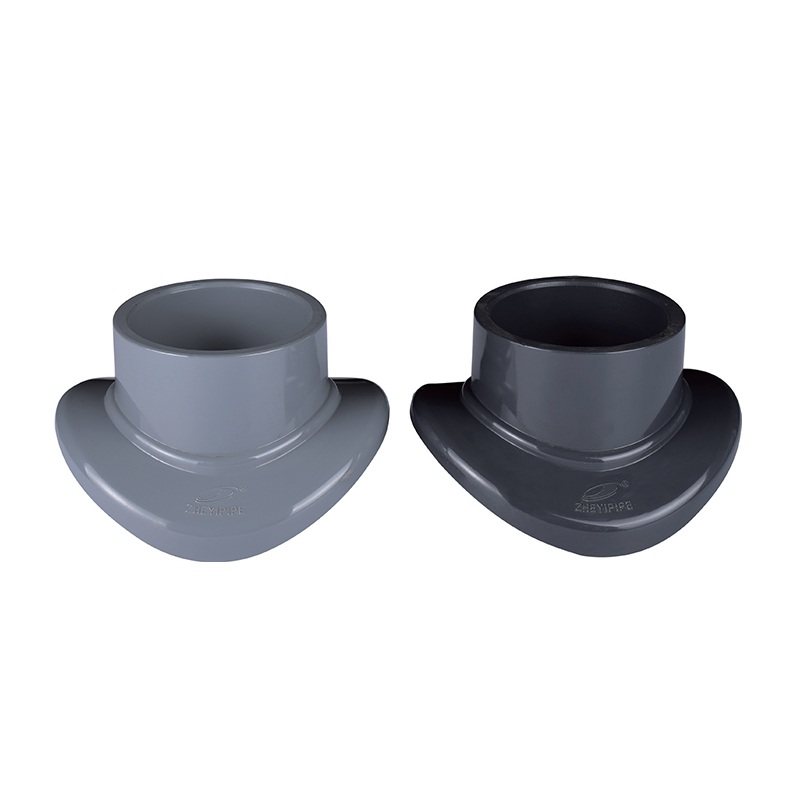

Sedlový kloub SCH8O/DIN UPVC/CPVC

Sedlový spoj je známý svým jedinečným sedlovým designem, který umožňuje připojení odboček bez řezání nebo poškození hlavního potrubí. To zjednodušuje instalaci a snižuje konstrukční obtížnost a náklady a zároveň poskytuje těsnicí výkon, aby se zabránilo úniku.

Je vhodný pro systémy zásobování teplou a studenou vodou, systémy požární ochrany a průmyslová odvětví, jako je chemický a farmaceutický průmysl. Sedlové spoje UPVC/CPVC poskytují spolehlivá řešení spojení pro různé aplikace.

Kontaktujte nás

Předchozí：Podpora potrubí UPVC/CPVC
Další：SCH8O/DIN UPVC/CPVC Ⅱ Spoj

parametr aplikace Technické normy

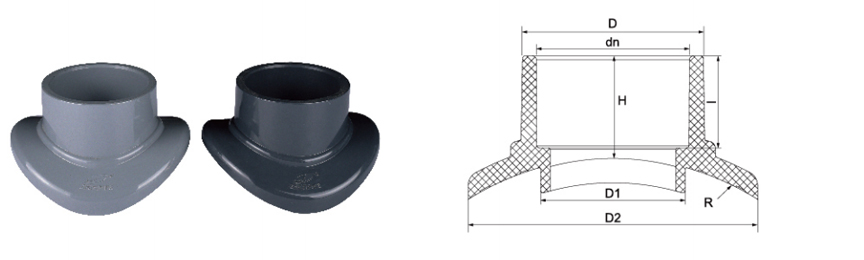

Jmenovitá velikost Φ	ΦD	ΦD1	ΦD2	R	H	já
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355 × 63 $ $	75	60	120	177.5	42	38

SCH80/DIN · SEDLOVÝ KLOUB

Řešení pro připojení odboček UPVC / CPVC

Upínací provedení · Žádné řezání potrubí · Dvojí shoda se standardy

Sedlový spoj SCH80/DIN UPVC/CPVC je specializovaný potrubní prvek určený pro rozvětvení stávajících potrubí bez nutnosti řezání nebo rozsáhlé rekonfigurace systému. Tyto sedlové spoje vyrobené v souladu s americkými SCH80 a evropskými rozměrovými normami DIN jsou dostupné z neměkčeného polyvinylchloridu (UPVC) a chlorovaného polyvinylchloridu (CPVC). Mechanická konstrukce sestává z dvoudílného upínacího provedení, které vytváří nepropustné spojení kolem hlavního potrubí, což usnadňuje instalaci sekundárních vedení pro rozvod kapaliny. Tyto spoje jsou navrženy tak, aby vydržely koncentrované chemické koncentrace a vysokotlaké prostředí běžné při manipulaci s průmyslovými kapalinami a poskytují stabilní rozhraní pro senzory, měřidla nebo boční prodloužení potrubí.

◆

Chemická inertnost

Varianty UPVC i CPVC vykazují vysokou odolnost vůči kyselinám, zásadám a solím, čímž zabraňují degradaci materiálu při přepravě korozivních průmyslových kapalin nebo ultračisté vody.

◆

Strukturální integrita

Tloušťka stěny SCH80 poskytuje ve srovnání se standardními armaturami vyšší tlakové jmenovité hodnoty, což zajišťuje, že sedlový spoj si zachovává těsnost i při hydraulických výkyvech.

◆

Snadná integrace

Upínací mechanismus umožňuje rychlé rozšiřování potrubních sítí, výrazně snižuje pracovní dobu a prostoje systému během modernizace nebo údržby zařízení.

◆

Teplotní všestrannost

Varianta CPVC podporuje zvýšené teplotní rozsahy až do 93 °C (200 °F), díky čemuž je vhodná pro transport horkých korozivních kapalin a úpravu průmyslové vody.

Technické specifikace

Standardní dodržování ASTM SCH80, DIN 8061/8062

Materiálové možnosti UPVC (polyvinylchlorid), CPVC (chlorovaný polyvinylchlorid)

Typ připojení Mechanická svorka s těsněním O-kroužkem / rozhraním rozpouštědlového cementu

Rozsah velikostí Kompatibilní s průměrem primárního potrubí od 20 mm do 400 mm

Pracovní tlak PN10 - PN16 (v závislosti na velikosti a materiálu)

Klíčové vlastnosti

Upínací konstrukce eliminuje řezání potrubí

Těsnící O-kroužek zajišťuje těsné připojení odbočky

Kompatibilní s rozměry potrubí SCH80 a DIN

Třída CPVC podporuje aplikace horkých kapalin až do 93 °C

Vhodné pro instalaci senzoru, měřidla nebo bočního potrubí

Snižuje prostoje systému během expanze

Polovodiče a elektronika

Distribuce vody elektronické kvality a ultračisté vody (UPW) v prostředí čistých prostor, kde je vyžadována nízká vyluhovatelnost.

Chemie a metalurgie

Bezpečná přeprava koncentrovaných kyselin a alkalických kapalin v provozech na pokovování a chemické zpracování.

Obnovitelná energie

Infrastruktura potrubí pro výrobu solárních fotovoltaických článků a linky na výrobu lithiových baterií.

Úprava průmyslové vody

Manipulace s průmyslovou odpadní vodou, odsolování mořské vody a doprava deionizované vody v jaderných a potravinářských zařízeních.

▼

Pokyny pro instalaci

Příprava povrchu: Před montáží sedlového spoje se ujistěte, že na povrchu hlavní trubky nejsou nečistoty, škrábance nebo vlhkost, aby těsnění dosáhlo vzduchotěsného utěsnění.
Kontrola krouticího momentu: Při utahování mechanických šroubů na sedlové objímce aplikujte stejnoměrný krouticí moment ve všech bodech, abyste zabránili místnímu namáhání materiálu UPVC/CPVC, které by mohlo vést k praskání vlivem okolního prostředí.
Použití lepidla: Pro typy sedel pro svařování rozpouštědlem použijte vhodný základní nátěr a cement určený pro UPVC nebo CPVC. Nemíchejte cementy určené pro různé druhy materiálů.
Podmínky skladování: Komponenty skladujte v chladném a suchém prostředí mimo přímé vystavení UV záření. Dlouhodobé ultrafialové záření může časem ovlivnit odolnost polymerů na bázi PVC proti nárazu.

▲

Údržba a kontrola

Pravidelně kontrolujte těsnění O-kroužku, zda nevykazuje známky deformace při stlačení nebo chemického napadení. Vyměňte, pokud zjistíte jakékoli praskání nebo zploštění.
Každoročně zkontrolujte utahovací moment šroubů. Vibrace nebo tepelné cykly mohou způsobit postupné uvolňování mechanické svorky.
U sedlových spojů CPVC v horkém provozu sledujte změnu barvy nebo křehkost jako první indikátory degradace materiálu.
Při demontáži vyměňte všechna těsnění a O-kroužky místo opětovného použití starých těsnění, abyste zachovali nepropustnou integritu.

Tyto sedlové spoje se používají v chemickém, metalurgickém, fotovoltaickém, jaderném, lithiovém, elektronickém polovodičovém, potravinářském, farmaceutickém, automobilovém a průmyslovém průmyslu úpravy vody pro manipulaci s kyselými a alkalickými kapalinami, ultračistou vodou, pitnou vodou, elektronickou vodou a průmyslovými odpadními vodami.

DIN 8061/8062 ASTM SCH80 Odolné vůči UV záření (vybrané třídy) Chemicky odolný
