SCH8O/DIN UPVC/CPVC redukční tričko

UPVC/CPVC Reducing Tee se používá v úpravě vody, chemickém a stavebním průmyslu. Vyrobeno z vysoce kvalitních materiálů UPVC nebo CPVC, vyznačuje se odolností proti korozi a výkonem při vysokých teplotách.

Redukční T-kus je navržen tak, aby spojoval potrubí různých průměrů, což umožňuje hladké přechody v potrubním systému, snižuje odpor proudění a zlepšuje celkovou účinnost. Snadno se instaluje, nabízí těsnění, aby se zabránilo úniku, a je lehký pro pohodlnou přepravu a instalaci. Redukční tričko splňuje mezinárodní standardy pro zajištění spolehlivé kvality.

Kontaktujte nás

Předchozí：SCH8O/DIN UPVC/CPVC Looper příruba
Další：SCH8O/DIN UPVC/CPVC 45°Elbow

parametr aplikace Technické normy

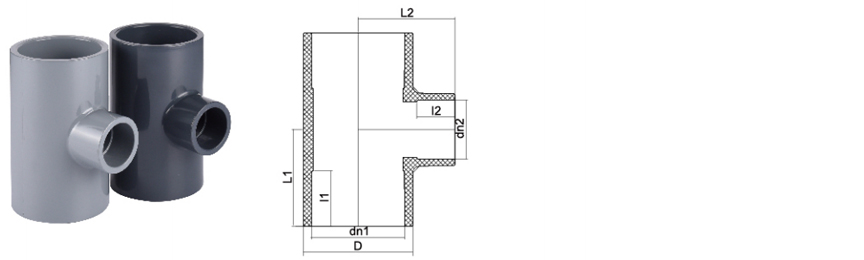

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

redukční tričko SCH80/DIN UPVC/CPVC - standardní řešení pro montáž trubek

Tato produktová stránka poskytuje technické specifikace a podrobnosti o aplikaci pro naše redukční odpaliště UPVC/CPVC normy SCH80 a DIN. Tyto armatury jsou konstruovány pro přesné přesměrování průtoku a zmenšení průměru v průmyslových potrubních systémech, což zajišťuje spolehlivý výkon v různých aplikacích pro přenos tekutin.

Vlastnosti produktu

Duální standardní soulad: Vyrobeno v souladu s oběma normami ASTM D1784 (SCH80) a DIN 8063, zajišťující rozměrovou přesnost a kompatibilitu se širokou škálou průmyslových potrubních sítí.
Odolnost proti korozi: Vyrobeno z neměkčeného polyvinylchloridu (UPVC) a chlorovaného polyvinylchloridu (CPVC), poskytující odolnost vůči kyselinám, zásadám, solím a dalším korozivním chemikáliím. Tato vlastnost prodlužuje životnost při chemickém zpracování, úpravě vody a laboratorních aplikacích.
Strukturální integrita: Navrženo s robustní tloušťkou stěny, aby vydrželo kolísání vysokého tlaku a teploty a udrželo stabilitu spoje při provozním namáhání. Vhodné pro tlakové i netlakové aplikace, včetně systémů pro pitnou vodu, průmyslové chemikálie a odpadní vody.
Bezproblémové připojení: Konstruované pro bezpečné, nepropustné rozpouštědlové cementové nebo závitové spoje, usnadňující efektivní instalaci a údržbu systému. Přesný vnitřní otvor podporuje hladké proudění tekutiny, minimalizuje tlakové ztráty a turbulence.

Technické specifikace

Parametr	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Materiál	UPVC (Typ I Grade I), CPVC (Cell Class 23447)	UPVC, CPVC
Standardy	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Provozní tlak	Až 150 PSI při 73,4°F (23°C)	PN 10 / PN 16
Teplotní rozsah	UPVC: 0°C až 60°C; CPVC: -10°C až 95°C	UPVC: 0°C až 60°C; CPVC: -10°C až 95°C

Oblasti použití

Redukční odpaliště SCH80/DIN UPVC/CPVC je nedílnou součástí systémů vyžadujících trvanlivé a spolehlivé řízení průtoku. Jeho aplikace zahrnuje různá průmyslová odvětví, včetně:

Chemické zpracování a skladování
Úpravny a rozvodny vody
Systémy nakládání s odpadními vodami
Laboratorní vedení pro přenos tekutin
Zpracování potravin a nápojů

Společné dotazy na zadávání zakázek

1. Jaké jsou klíčové rozdíly mezi redukčními odpališti standardu SCH80 a DIN a jak si pro svůj projekt vyberu to správné?

Primární rozdíl spočívá v jejich rozměrových standardech a jmenovitém tlaku. SCH80 je americký standard založený na velikosti potrubí, zatímco DIN je evropský metrický standard založený na jmenovitém tlaku (PN). Kování SCH80 se běžně používá v Severní Americe pro vysokotlaké aplikace, zatímco DIN převládá v Evropě a Asii. Správná volba závisí na vaší stávající infrastruktuře potrubí a požadavcích projektu. Podrobné informace o velikosti a kompatibilitě naleznete v technických specifikacích nebo kontaktujte náš technický tým, abyste zajistili bezproblémovou integraci.

2. Jak se hodnotí teplota a tlak redukčního odpaliště UPVC ve srovnání s redukčním odpalištěm CPVC v prostředí chemického zpracování?

armatury UPVC a CPVC jsou vysoce odolné vůči chemikáliím, ale liší se svými provozními teplotními limity. UPVC je vhodný pro aplikace s maximální teplotou přibližně 60°C (140°F), zatímco CPVC zvládne vyšší teploty až 95°C (203°F) a je vhodný pro horké korozivní kapaliny. Pokud vaše aplikace zahrnuje horké kapaliny nebo páru, je vhodnější a spolehlivější volbou redukční odpaliště CPVC. Výběr správného materiálu je rozhodující pro integritu systému a dlouhou životnost. Naše produktové listy obsahují specifické křivky snížení tlaku pro různé teploty, které by měly být přezkoumány z hlediska vašich specifických provozních podmínek.

Společnost

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína SCH8O/DIN UPVC/CPVC redukční tričko Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku SCH8O/DIN UPVC/CPVC redukční tričko Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát

Zprávy

Pochopení chemických a lithiových ventilů UPVC/CPVC (DIN/A...
Sep 11,2025
Úvod do ventilů UPVC a CPVC Co jsou UPVC a CPVC ventily ? UPVC (neplastizovaný polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) jsou odolné, termoplastiky rezistentní na korozi, které se běžně použí...
dozvědět se více
UPVC/CPVC potrubí: konečný průvodce instalací, výběrem a v...
Sep 04,2025
Úvod: Komplexní průvodce UPVC/CPVC trubky V moderní konstrukci, renovaci domů a průmyslových oborech jsou potrubní systémy nepostradatelným záchranným lanem. A UPVC (Neplastizovaný polyvinylchlorid) a ...
dozvědět se více
Výběr správného ventilu UPVC nebo CPVC pro chemickou a lit...
Aug 25,2025
Výběr správného ventilu je kritickým rozhodnutím v jakémkoli chemickém zpracování nebo lithium-iontovém výrobním zařízení. Nesprávná volba může vést k únikům, nákladným prostojům a bezpečnostním rizikům. Při jednání s...
dozvědět se více

Zanechte zprávu

Přísná kontrola kvality

Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.
Testování přesného výkonu

Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.

SCH8O/DIN UPVC/CPVC redukční tričko Znalost oboru

Výběr z Redukční odpaliště UPVC/CPVC v průmyslových potrubních systémech: normy velikosti, tlakové hodnoty a chemická kompatibilita

V průmyslových potrubních systémech musí výběr redukčních T-kusů UPVC/CPVC (Reducing Tees) komplexně zvážit normy velikosti, jmenovité hodnoty tlaku a chemickou kompatibilitu, aby byla zajištěna bezpečnost systému a dlouhodobá stabilita. Následují klíčové body výběru pro různé průmyslové aplikace:

1. Velikostní standardy a tlakové hodnoty
UPVC (neplastifikovaný polyvinylchlorid) je vhodný pro scénáře normální teploty a nízkého tlaku (jako je ≤60°C) a běžně se používá v pitné vodě, průmyslové úpravě vody a dalších systémech. Velikost musí odpovídat normám ISO 1452 nebo ASTM D1785.

CPVC (chlorovaný polyvinylchlorid) má vyšší teplotní odolnost (až 90°C) a je vhodný pro vysokoteplotní kapaliny, jako jsou potrubí chladiva ve fotovoltaickém průmyslu nebo procesy moření v metalurgii. Musí vyhovovat normám ASTM F441 a jmenovitý tlak musí odpovídat návrhu systému (jako je SCH 80/40).

2. Chemická kompatibilita
Různá průmyslová odvětví mají přísné požadavky na korozivnost materiálů:

Elektronický polovodičový a lékařský průmysl vyžaduje vysoce čisté trubky. CPVC má vynikající chemickou odolnost a může odolat ultračisté vodě a slabým kyselým/alkalickým médiím.
V pomocném systému jaderných elektráren musí UPVC/CPVC projít zkouškou radiační odolnosti, aby se zabránilo úniku v důsledku chemické degradace.
Když průmyslové odpadní vody obsahují korozivní látky (jako je chlór a sulfid), CPVC má lepší odolnost proti korozi než UPVC, ale je třeba ověřit účinnost proti stárnutí po dlouhodobém kontaktu.

3. Návrhy na přizpůsobení průmyslových aplikací
Bezpečná pitná voda: UPVC s certifikací NSF je preferován pro zajištění netoxicity.
Vysokoteplotní/korozivní scénáře (jako je metalurgie, fotovoltaika): CPVC je spolehlivější a zvláštní pozornost je třeba věnovat těsnicímu materiálu rozhraní (jako je těsnění EPDM).
Přesný průmysl (polovodiče, medicína): Vyberte CPVC s hladkou vnitřní stěnou, abyste snížili riziko zbytků tekutin.
