SCH8O/DIN UPVC/CPVC Looper příruba

UPVC/CPVC Looper Flange se používá v průmyslových a stavebních aplikacích. Nabízí odolnost proti korozi a vysokoteplotní výkon, takže je vhodný pro přepravu různých kapalin a plynů.

Příruba je navržena pro snadnou instalaci, zajišťuje bezpečné připojení potrubí a snižuje rizika úniku. UPVC/CPVC Looper Flange je ideální pro průmyslová odvětví, jako je úprava vody, chemikálie a HVAC, což účinně prodlužuje životnost potrubních systémů.

Kontaktujte nás

Předchozí：SCH8O/DIN UPVC/CPVC Blind Flange
Další：SCH8O/DIN UPVC/CPVC redukční tričko

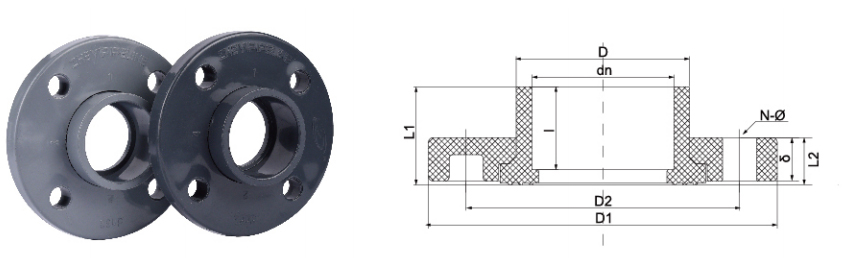

parametr aplikace Technické normy

VELJÁKOST/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2“)	(3/4“)	(1“)	(1-1/4“)	(1-1/2“)	(2“)	(2-1/2“)	(3“)	(4“)	(5“)	(6“)	(8“)	(10“)	(12“)
DJÁN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	JÁ	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Hz	4-Francie14	4-Francie14	4-Francie14	4-FP8	4-FP8	4-FP8	4-FP8	8-FP8	8-FP8	8-FP8	8-FP22	8-FP22	12-FP22	12-FP22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	JÁ	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Hz	4-Francie16	4-Francie16	4-Francie16	4-Francie16	4-Francie16	4-FP9	4-FP9	4-FP9	4-FP9	8-FP22	8-FP22	8-FP22	12-FP24	12-FP24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	JÁ	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Hz	4-Francie15	4-Francie15	4-FP9	4-FP9	4-FP9	4-FP9	4-FP9	8-FP9	8-FP9	8-FP23	8-FP23	12-FP23	12-František25	16-FP25

SCH80/DIN UPVC/CPVC Looper příruba - Bezpečné a všestranné potrubní připojení

Sch80/DIN Looper Flange je konstruovaná součást určená pro vytváření spolehlivých a demontovatelných spojů v potrubních systémech z PVC a CPVC. Usnadňuje integraci plastových potrubí s kovovými přírubami, čerpadly a ventily, které splňují normy SCH80 i DIN. Tento výrobek je vyráběn pro zajištění rozměrové konzistence a mechanické integrity za specifikovaných provozních podmínek, díky čemuž je vhodný pro širokou škálu průmyslových aplikací.

Vlastnosti produktu

Duální staardní kompatibilita: Navrženo tak, aby vyhovovalo oběma SCH80 and DIN vzory šroubů, poskytující všestranné řešení pro systémy vyžadující mezinárodní kompatibilitu. Tato funkce zjednodušuje zadávání zakázek na projekty, které musí splňovat více regionálních norem.
Odolnost proti korozi: Vyrobeno z UPVC (Neplastifikovaný polyvinylchlorid) nebo CPVC (chlorovaný polyvinylchlorid), tělo příruby je odolné vůči širokému spektru chemikálií, kyselin, zásad a solí. Tato charakteristika je kritická pro dlouhodobé použití v korozivním prostředí.
Strukturální integrita: Konstrukce smyčky umožňuje, aby se příruba volně otáčela pro vyrovnání šroubů, což zjednodušuje instalaci, zatímco náboj jádra udržuje pevné spojení s trubkou. Tím se zabrání namáhání spojů a zajistí se bezpečné utěsnění.
High-Pressure Hodnocení: Navrženo tak, aby vydrželo jmenovité hodnoty tlaku v souladu s potrubním plánem SCH80, takže je vhodné pro aplikace vyžadující vyšší toleranci tlaku než standardní systémy PVC.

Technické specifikace

Materiál	Rozměry	Standardní	Jmenovitý tlak
UPVC (PVC-U) / CPVC (PVC-C)	Viz specifikace SCH80 a DIN	ASTM D1784 / DIN EN ISO 1452	PN10 /třída 150
Dostupné velikosti	Typ připojení	Barva	Kompatibilita těsnění
1/2 palce až 12 palců (DN15 až DN300)	Zásuvka z rozpouštědlového cementu	Šedá (UPVC), Světle šedá/Tan (CPVC)	EPDM, FPM (FKM)

Aplikační pole

Sch80/DIN Looper Flange se používá v systémech, které vyžadují bezpečné, chemicky odolné a demontovatelné připojení. Mezi typické aplikace patří:

Zařízení na čištění vod a odpadních vod
Chemické zpracovatelské a manipulační závody
Průmyslové procesní potrubí pro korozivní kapaliny
Bazénové a vodní systémy vyžadující robustní komponenty s dlouhou životností
Těžební a rafinérské operace
Zařízení na výrobu energie

---

Často kladené otázky

1. Jak se příruba smyčky UPVC liší od tradiční pevné příruby v instalaci a aplikaci?

Příruba smyčky je vybavena volně rotujícím kroužkem, který zjednodušuje vyrovnání otvorů pro šrouby během instalace, což je významná výhoda v těsných prostorách nebo když jsou trubky již zajištěny. Pevná příruba vyžaduje přesné rotační vyrovnání celého úseku trubky, což může být náročnější. Otočný mechanismus příruby smyčky také pomáhá snižovat namáhání potrubního systému, zejména při připojování k pevným kovovým součástem. Konkrétní pokyny k instalaci a osvědčené postupy naleznete v naší technické dokumentaci nebo kontaktujte náš tým podpory.

2. Jaké je omezení teploty a tlaku pro přírubu SCH80/DIN CPVC a jak je to ve srovnání s kovovými přírubami v korozivním prostředí?

Příruba SCH80/DIN CPVC je navržena pro aplikace s vyšší teplotou než UPVC, s maximální provozní teplotou typicky až 200°F (93°C) a jmenovitým tlakem v souladu s normami SCH80. Zatímco kovové příruby mají často vyšší mezní tlak, jsou náchylné ke korozi mnoha průmyslových chemikálií. Naproti tomu příruba CPVC si zachovává svou strukturální integritu v korozivních médiích, což může degradovat kovové alternativy. Rozhodnutí mezi CPVC a kovovou přírubou by mělo být založeno na komplexní analýze typu kapaliny, provozní teploty a požadovaného tlaku. Náš inženýrský tým může poskytnout podrobnou analýzu kompatibility materiálů pro vaši konkrétní aplikaci.

Společnost

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ano Čína SCH8O/DIN UPVC/CPVC Looper příruba Pro potravinářský průmysl/automobilový průmysl/elektronický dodavatel a vyrobeno na zakázku SCH8O/DIN UPVC/CPVC Looper příruba Pro potravinářský průmysl/automobilový průmysl/elektronický továrna. Byli jsme založeni v roce 2007 a zaměřujeme se na výzkum a vývoj, výrobu, prodej a servis průmyslových trubek z CPVC a UPVC. Společnost získala řadu certifikací, včetně licence na výrobu speciálních zařízení, licence na hygienu vodních produktů provincie Zhejiang, certifikace systému managementu jakosti IS09001, certifikace systému environmentálního managementu IS014001 a certifikace systému managementu bezpečnosti a ochrany zdraví při práci IS045001. Společnost má více než 50 nezávislých práv duševního vlastnictví a vlastní dovozní a vývozní práva. Abychom mohli poskytovat diverzifikované produkty a lepší služby, zavedli jsme pokročilé technologie, nástrojové vybavení a unikátní suroviny a systémy řízení z Německa a Spojených států. V průběhu let se naše produkty široce používají v potrubní dopravě kyselých a alkalických kapalin, ultračisté vody, pitné vody, čisté vody pro elektroniku a průmyslových odpadních vod v chemickém, metalurgickém, fotovoltaickém, jaderném průmyslu, lithiových bateriích, elektronických polovodičových, potravinářském, lékařském, automobilovém, průmyslovém průmyslu úpravy vody a dalších odvětvích. V současné době má skupina ZHEYI po celé zemi více než 30 prodejních společností a všechny druhy produktů se vyvážejí do Evropy, Ameriky, jihovýchodní Asie a dalších zemí a regionů a jsou velmi oblíbené u domácích i zahraničních zákazníků.

Čestný certifikát

Zprávy

Pochopení chemických a lithiových ventilů UPVC/CPVC (DIN/A...
Sep 11,2025
Úvod do ventilů UPVC a CPVC Co jsou UPVC a CPVC ventily ? UPVC (neplastizovaný polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) jsou odolné, termoplastiky rezistentní na korozi, které se běžně použí...
dozvědět se více
UPVC/CPVC potrubí: konečný průvodce instalací, výběrem a v...
Sep 04,2025
Úvod: Komplexní průvodce UPVC/CPVC trubky V moderní konstrukci, renovaci domů a průmyslových oborech jsou potrubní systémy nepostradatelným záchranným lanem. A UPVC (Neplastizovaný polyvinylchlorid) a ...
dozvědět se více
Výběr správného ventilu UPVC nebo CPVC pro chemickou a lit...
Aug 25,2025
Výběr správného ventilu je kritickým rozhodnutím v jakémkoli chemickém zpracování nebo lithium-iontovém výrobním zařízení. Nesprávná volba může vést k únikům, nákladným prostojům a bezpečnostním rizikům. Při jednání s...
dozvědět se více

Zanechte zprávu

Přísná kontrola kvality

Skupina ZHEYI dodržuje zásadu „kvalita na prvním místě“, používá mezinárodně vyspělé vybavení a vysoce kvalitní suroviny, přísně kontroluje každý článek výroby a je odhodlána poskytovat potrubní produkty s vynikajícím výkonem a nádherným vzhledem.

Společnost používá nejmodernější výrobní zařízení a vysoce kvalitní materiály, včetně japonské značky Sekisui a amerického Lubrizol. „ZHEYI“ dokonale kombinuje vynikající výrobní technologii s profesionálním managementem a každý produkt prochází přísnou kontrolou kvality – od výroby, inspekce až po konečné dodání, což zajišťuje dokonalou kombinaci vzhledu a funkčnosti.
Testování přesného výkonu

Ve společnosti ZHEYI je každý produkt pečlivě vyroben, s důrazem nejen na vynikající estetický design, ale také na vynikající vnitřní kvalitu. Přísné testování výkonu zajišťuje, že si produkt udrží stabilitu a odolnost i v náročných podmínkách.:

● Testování hustoty: Měří hustotu materiálu pro zajištění rovnoměrnosti a stability struktur.
● Vicatova zkouška měknutí: hodnotí stupeň měknutí materiálů za podmínek vysoké teploty, aby se zajistila schopnost produktu odolávat deformaci v různých prostředích.
● Zkouška v troubě: simuluje dlouhodobou tepelnou odolnost a ověřuje schopnost produktu odolávat vysokým teplotám po dlouhou dobu.
● Hydrostatická zkouška: Vyhodnoťte pevnost potrubí za podmínek vysokého tlaku, abyste zajistili bezpečnost a spolehlivost výrobku.
● Zkouška nárazem kladivem: Otestujte odolnost výrobku proti nárazu během přepravy, instalace a každodenního používání.

SCH8O/DIN UPVC/CPVC Looper příruba Znalost oboru

Jak správně vybrat UPVC/CPVC Looper příruba ? Průvodce jmenovitým tlakem a přizpůsobením teploty

UPVC (neplastifikovaný polyvinylchlorid) a CPVC (chlorovaný polyvinylchlorid) Looper Flange hrají klíčovou roli v průmyslových potrubních systémech, zejména v situacích, kdy je třeba tlumit tepelnou roztažnost, vibrace nebo posun potrubí. Správný výběr vyžaduje komplexní zvážení vlastností materiálu, jmenovitého tlaku, teplotního rozsahu a specifických požadavků na průmyslové aplikace. Následuje průvodce výběrem pro různá odvětví:

1. Výběr materiálu: UPVC vs CPVC
UPVC: Vhodné pro scénáře normální teploty (0°C~60°C) a nízkého tlaku, odolnost proti korozi kyselinou a alkálií, nízké náklady, běžně používané v pitné vodě (pitná voda) a průmyslové úpravě vody (průmyslová úprava vody).
CPVC: Vyšší teplotní odolnost (-20°C~110°C), silnější tlaková odolnost, vhodná pro vysokoteplotní média, jako je přeprava chladicí kapaliny ve fotovoltaickém průmyslu nebo korozivní kapaliny v metalurgii (metalurgie).

2. Přizpůsobení tlakové hladiny
Třída 150: Vhodné pro nízkotlaké systémy, jako je bezpečná pitná voda a dodávka ultračisté vody pro elektronické polovodiče.
Třída 200/Třída 300: Vhodné pro scénáře středního a vysokého tlaku, jako jsou pomocná potrubí jaderných elektráren nebo vysokotlaké vypouštěcí systémy průmyslových odpadních vod.

3. Průvodce adaptací průmyslových aplikací
Lék: Musí splňovat normy FDA, upřednostňuje se CPVC (odolnost proti sterilizaci při vysoké teplotě) a úroveň tlaku je obvykle třída 150.
Fotovoltaika: CPVC je vhodnější, protože zahrnuje vysokoteplotní cirkulaci chladicí kapaliny a vyžaduje teplotní a tlakovou odolnost (třída 200 ).
Metalurgie: Silné kyselé/alkalické prostředí, UPVC (normální teplota) nebo CPVC (vysoká teplota), úroveň tlaku je třeba zvolit podle čerpacího tlaku (obvykle třída 200~300).
Jaderná energie: Pomocné potrubí může používat CPVC (odolná modifikovaná verze), třída 300 pro zajištění bezpečnostní redundance.
Electronic Semiconductor: Ultrapure vodní systém doporučuje UPVC (nízká sraženina), třída 150 je dostatečná.

4. Doporučení pro instalaci a údržbu
Vyhněte se přehřátí a přetlaku: UPVC lze snadno změkčit při >60°C a CPVC vyžaduje další podporu při >110°C.
Adaptace těsnícího materiálu: těsnění EPDM jsou vhodná pro pitnou vodu a těsnění z PTFE jsou vhodnější pro silné kyseliny (jako jsou metalurgické odpadní vody).
Pravidelná kontrola: Vysoce korozivní prostředí, jako jsou průmyslové odpadní vody, vyžadují zkrácené cykly údržby.
