SCH8O/DIN UPVC/CPVC Handle Butterfly Valve

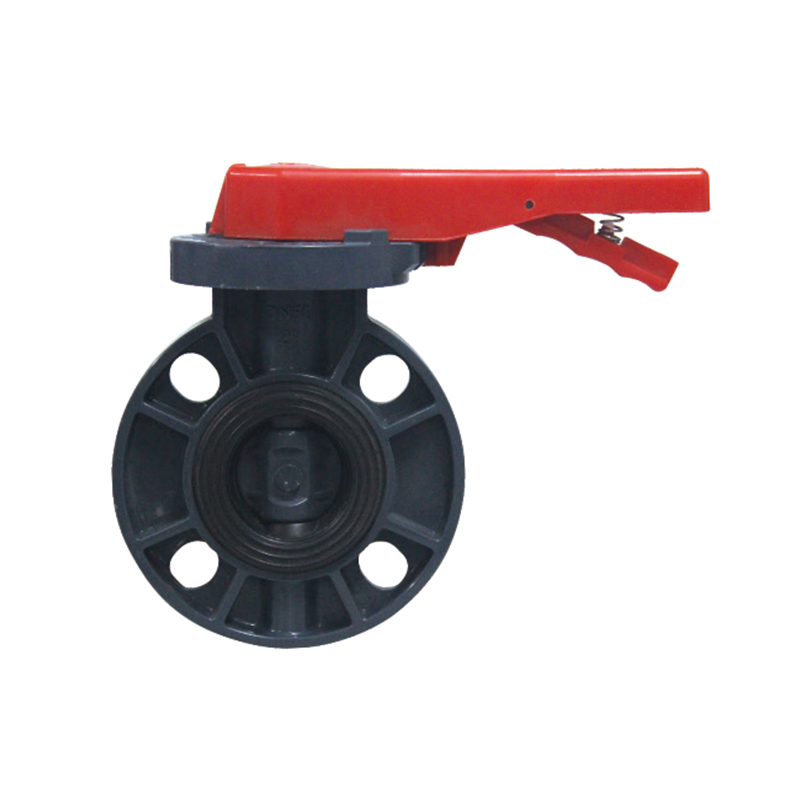

The UPVC/CPVC manual butterfly valve is a highly efficient and reliable fluid control device designed for various industrial and construction applications. It is suitable for controlling the flow of corrosive media such as acids, alkalis, and wastewater.

Its design ensures lightweight and easy operation, making it suitable for installation in confined spaces. The flexible opening and closing action, operated via a handle, allows users to easily adjust flow. The valve provides sealing performance, effectively preventing leaks and ensuring the safety and stability of the system. Its resistance to high temperatures and pressures enables stable operation under harsh conditions, making it widely used in water treatment, chemical processing, petroleum, and pharmaceutical industries.

Kontaktujte nás

Předchozí：SCH8O/DIN UPVC/CPVC ozubený motýlový ventil
Další：SCH8O/DIN UPVC/CPVC Ⅱ Kulový ventil

parametr aplikace Technické normy

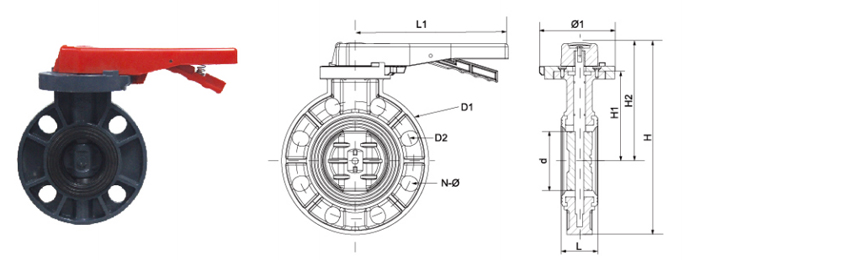

SIZE/NOM.		dn63	dn75	dn90	dn110	dn140	dn160	dn225
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
		(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")
D1	DIN	160	180	196	228	258	287	344
	ANSI	155	178	192	229	254	284	343
	JIS	120	140	150	175	210	240	290
D2	DIN	125	145	160	180	210	240	295
	ANSI	121	140	152	191	216	241	298
	JIS	73	90	105	132	158	186	238
N-Φ	DIN	4-Φ19	4-①19	8-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
	ANSI	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22
	JIS	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23
d		48	63	78	98	122	146	199
Φ1		124	124	124	124	170	170	170
H		223	245	270	308	352	382	452
H1		100	112	120	140	168	181	215
H2		143	155	172	194	223	239	280
L		43	46	49	54	64	70	88
L1		190	190	240	240	310	310	310

SCH80 / DIN · LEVER OPERATED

UPVC / CPVC Handle Butterfly Valve

Wafer · Lug · Full Sealing · PTFE/EPDM Liner

The SCH80/DIN UPVC/CPVC Handle Butterfly Valve is a quarter-turn flow control device designed for on-off and throttling service in corrosive and high-purity fluid systems. Manufactured to ASTM SCH80 and DIN standards, this valve features a disc that rotates 90° to regulate flow, with a lever handle providing visual position indication. The valve body is available in UPVC for general chemical service and CPVC for elevated temperature applications up to 93°C. The resilient liner — available in EPDM, PTFE, or Viton — provides bubble-tight shut-off across the full pressure range. The wafer and lug configurations allow for dead-end service and easy installation between standard flanges.

DN40–DN300

Size Range

PN10–PN16

Pressure Rating

–20°C to +93°C

CPVC Range

Lever Handle

Operation

◈

Liner Sealing

The replaceable liner (EPDM, PTFE, or Viton) provides a tight seal around the disc and flange faces, eliminating leakage paths and simplifying maintenance.

◈

Chemical Compatibility

UPVC and CPVC bodies resist a broad spectrum of acids, bases, and salts. The liner material can be selected to match specific chemical exposure requirements.

◈

Throttling Capability

The butterfly design allows for precise flow modulation across the 0–90° rotation range, providing control flexibility beyond simple on-off service.

◈

Wafer / Lug Options

Wafer style offers lightweight, low-cost installation between flanges. Lug style enables dead-end service and isolation of downstream piping sections.

Technical Specifications

Body Material UPVC · CPVC

Disc Material Solid UPVC/CPVC · Coated Ductile Iron (optional)

Liner Material EPDM · PTFE · Viton (FKM)

Connection Types Wafer · Lug (DIN or ANSI drilling)

Standards ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16136

Handle Type Lever handle with 10-position locking plate

Liner Selection Guide

EPDM Water, mild acids, alkalis, up to 80°C

PTFE Aggressive chemicals, solvents, high-purity, up to 93°C

Viton (FKM) Hydrocarbons, oils, strong oxidizers, up to 90°C

Liner selection should be verified against specific process chemistry and temperature to ensure service life and sealing performance.

Application Fields

◉

Chemical Processing

Acid and alkali transfer, dosing systems, reactor feed lines

◉

Electronics & Semiconductor

Ultrapure water distribution, chemical mechanical planarization (CMP) slurries

◉

Energy & Photovoltaics

Battery electrolyte, solar cell etching, nuclear cooling water

◉

Water Treatment

Industrial wastewater, RO feed, desalination, potable water

◉

Pharmaceutical & Food

Deionized water, CIP systems, sanitary process lines

◉

Automotive & General

Paint circulation, parts washing, cooling water, wastewater

Installation Notes

Wafer installation: Center the valve between flanges. Use appropriate flange bolts and nuts. Tighten evenly in a cross pattern.
Lug installation: Bolt directly to one flange for dead-end service. Use full-face gaskets on both sides.
Flange standards: Compatible with DIN PN10/PN16 or ANSI Class 150 flanges. Verify bolt hole alignment.
Disc positioning: The disc should be in the closed position during installation to avoid damage to the liner.
Line velocity: For abrasive media, limit velocity to 2 m/s to extend liner life. For clean media, up to 5 m/s is acceptable.
Actuator mounting: For automated operation, use ISO 5211 mounting pad. Verify torque requirements.

Critical Operating Limits

Do not exceed 60°C for UPVC bodies. CPVC max 93°C continuous.
Not rated for steam service or rapid thermal cycling.
Avoid operating the valve in the 5–85% open range for extended periods in abrasive media.
Do not use EPDM liner with hydrocarbon solvents, oils, or strong oxidizers.
PTFE liner has limited abrasion resistance — not recommended for slurries with high solids content.
Protect from direct UV exposure. Use UV-stabilized material or apply protective coating.
Do not exceed the maximum pressure differential across the disc at any temperature.

Common Issues & Solutions

● Valve difficult to operate

Liner may be swollen or disc binding. Check liner compatibility with media. Lubricate stem with silicone-based grease. If resistance persists, replace liner.

● Leakage at flange connection

Verify flange bolts are torqued to specification (typically 20–30 Nm for DN50–DN150). Ensure gasket surfaces are clean and undamaged. Replace liner if flange face is compromised.

● Leakage past disc in closed position

Inspect liner for wear or deformation at the disc seating area. Replace liner if worn. For PTFE liners, check for cold flow at elevated temperatures.

● Handle position not locking

Check the locking plate for wear. Tighten the handle screw. Replace locking mechanism if worn.
