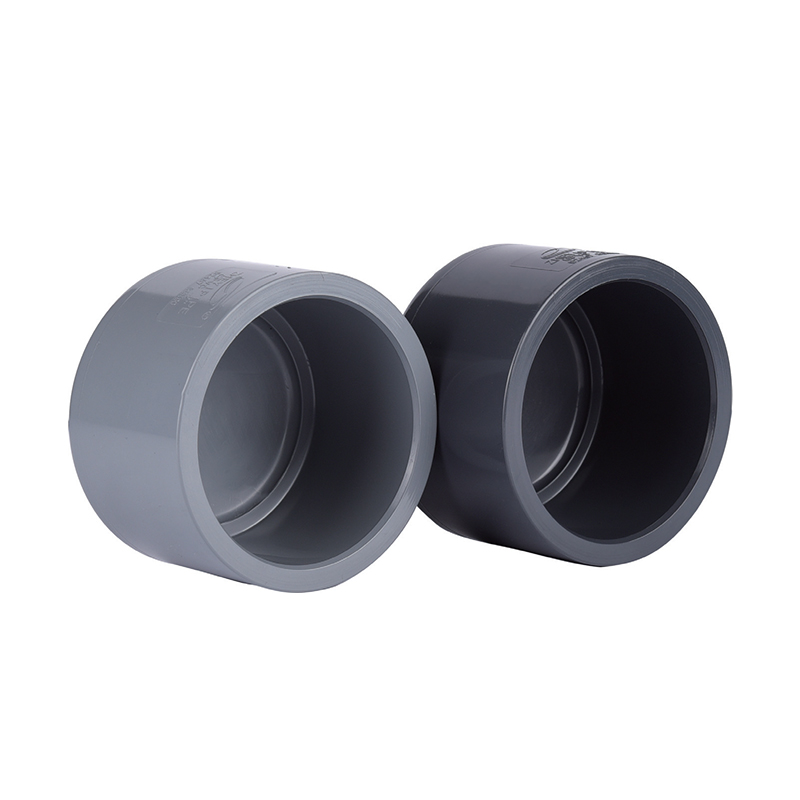

SCH8O/DIN UPVC/CPVC uzávěr

UPVC uzávěry jsou lehké, ale robustní, určené k utěsnění konců různých potrubních systémů, účinně zabraňují úniku média a zajišťují stabilitu systému. Díky přesné konstrukci se kryty UPVC/CPVC snadno instalují, což šetří čas a náklady během výstavby.

Jsou použitelné v průmyslových potrubích, vodovodních systémech a zemědělském zavlažování a jsou k dispozici v různých velikostech, aby splňovaly různé požadavky a zároveň zajišťovaly těsnící výkon.

Kontaktujte nás

Předchozí：SCH8O/DIN UPVC/CPVC samec adaptér
Další：SCH8O/DIN UPVC/CPVC Reducer Bushing

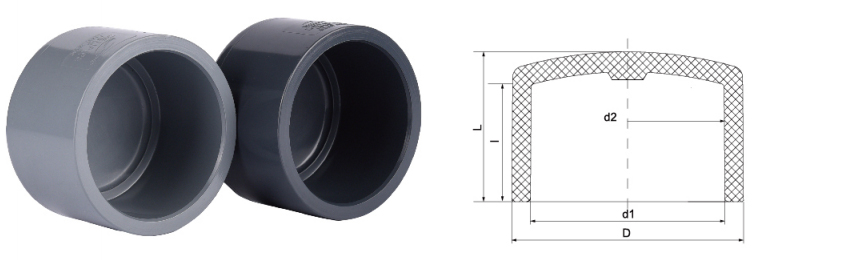

parametr aplikace Technické normy

VELjáKOST/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	140 dn	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DjáN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	I	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · KONCOVKA

UPVC / CPVC uzávěr

Socket End · Solvent Weld · Threaded Option

Krytka SCH80/DIN UPVC/CPVC je kritická koncová součást navržená tak, aby poskytovala bezpečné a nepropustné těsnění na konci tlakových potrubních sítí. Tyto uzávěry jsou vyráběny v souladu s metrickými normami ASTM SCH80 a DIN a jsou vyrobeny z neměkčených polyvinylchloridových (UPVC) nebo chlorovaných polyvinylchloridových (CPVC) pryskyřic. Silnější rozměry stěny profilu SCH80 umožňují vyšší jmenovité tlaky ve srovnání se standardními užitkovými armaturami. Tyto komponenty jsou specificky využívány v prostředích zahrnujících agresivní chemická média, ultračistou vodu a vysokoteplotní transport kapalin. Materiálové složení zajišťuje odolnost proti usazování vodního kamene a elektrochemické korozi a udržuje strukturální integritu ve složitých průmyslových systémech pro manipulaci s kapalinami.

Chemická inertnost

Obě varianty UPVC i CPVC vykazují vysokou odolnost vůči širokému spektru kyselin, zásad, solí a oxidantů, čímž zabraňují degradaci materiálu při korozivním chemickém zpracování.

Tolerance vysokého tlaku

Tloušťka stěny SCH80 poskytuje robustní tlakovou hranici, která umožňuje uzávěrům odolat systémovým rázům a konzistentním provozním tlakům při úpravě průmyslové vody.

Tepelná stabilita

Možnosti CPVC rozšiřují provozní rozsah na teploty až 93 °C (200 °F), díky čemuž jsou vhodné pro manipulaci s horkými korozivními kapalinami a farmaceutické zpracování.

Hladký vnitřní vývrt

Nízký koeficient tření vnitřních povrchů minimalizuje pokles tlaku a zabraňuje hromadění biologického růstu nebo minerálních usazenin.

Porovnání materiálů · UPVC vs CPVC

Funkce

UPVC čepice

CPVC čepice

Standardní soulad

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Maximální teplota

60 °C (140 °F)

93 °C (200 °F)

Typ připojení

Zásuvka (rozpouštědlový cement) / závitová

Odolnost proti korozi

Vysoký (kyseliny/zásady)

Velmi vysoká (kyseliny/zásady/vysoká teplota)

Společná barva

Tmavě šedá

Světle šedá / slonová kost

Oblasti průmyslových aplikací

⌂

Elektronika a polovodiče

Ukončení smyček ultračisté vody (UPW) a vodních smyček elektronické kvality, kde je nutné zabránit vyluhování.

⌂

Energie a fotovoltaika

Používá se ve výrobních linkách solárních článků pro přepravu kyselých leptacích kapalin a průmyslových odpadních vod.

⌂

Chemie a metalurgie

Bezpečné utěsnění potrubí pro přívod chemikálií, mořicích nádrží a potrubí pro metalurgické zpracování.

⌂

Potraviny a farmacie

Dodávka pitné vody a provozních kapalin v souladu s přísnými požadavky na hygienu a inertnost.

⌂

Úprava průmyslové vody

Použitelné ve výrobě lithiových baterií a v automobilových průmyslových systémech čištění odpadních vod.

⛭

Pokyny pro instalaci a skladování

Svařování rozpouštědlem: Zajistěte použití správného základního nátěru a rozpouštědlového cementu speciálně formulovaného pro UPVC nebo CPVC. Před testováním systému počítejte s přiměřenou dobou vytvrzení podle plánu zatížení tlakem výrobce.
Podmínky skladování: Víčka skladujte v chladném prostředí mimo přímé vystavení ultrafialovému (UV) záření. Dlouhodobé vystavení slunečnímu záření může časem vést ke zkřehnutí materiálu.
Závitové spoje: U verzí se závitem použijte PTFE pásku nebo kompatibilní závitové těsnicí hmoty. Neutahujte nadměrným kroutícím momentem, protože plastové závity mohou při použití nadměrné síly utrpět praskání při napětí.
Manipulace: Před instalací zkontrolujte vlasové trhliny nebo poškození způsobené fyzickým nárazem, zejména v prostředích s chladným počasím, kde je odolnost proti nárazu termoplastů snížena.

◉

Kritické provozní limity

Nepoužívejte UPVC uzávěry s kapalinami nad 60 °C nebo s koncentrovanými oxidačními činidly, jako je kyselina dusičná nad 15 %.
Uzávěry CPVC nejsou určeny pro provoz s párou nebo trvalé vystavení chlorovaným rozpouštědlům při zvýšených teplotách.
Vyhněte se nárazovému zatížení nebo náhlým tlakovým špičkám přesahujícím 1,5násobek jmenovitého pracovního tlaku.
Nikdy nepoužívejte kovové hasáky přímo na tělo uzávěru – použijte páskové klíče, abyste zabránili povrchovému rýhování a náběhům.
Na závitové spoje neaplikujte rozpouštědlový cement. Pro instalaci závitového uzávěru jsou vyžadovány závitové těsnící hmoty.
